Περίληψη άρθρου:ΟΜεταλλικός σύνδεσμος ώθησης της σειράς Sσυνδυάζει συμπαγή κατασκευή, ασφαλές κλείδωμα push-pull, πλήρη θωράκιση EMC και εύκαμπτες διαμορφώσεις επαφής για εξοπλισμό όπου η αξιοπιστία σύνδεσης και ο περιορισμένος χώρος εγκατάστασης έχουν σημασία. Αναπτύχθηκε απόΞανασμίξιμο, η σειρά έχει σχεδιαστεί για ιατρικό εξοπλισμό, όργανα δοκιμών και μετρήσεων, φορητές τεχνολογία και φορητά ηλεκτρονικά συστήματα. Με μεγέθη κελύφους 0–2, πολλαπλές επιλογές επαφής, περισσότερους από 5.000 κύκλους ζευγαρώματος και εύρος θερμοκρασίας έως -45°C, παρέχει μια πρακτική ισορροπία μεταξύ σμίκρυνσης, ανθεκτικότητας και ηλεκτρικής απόδοσης.
Πίνακας περιεχομένων
- Τι είναι ο μεταλλικός σύνδεσμος ώθησης της σειράς S;
- Ποια είναι τα κύρια πλεονεκτήματα της σειράς S;
- Ποιες είναι οι βασικές τεχνικές προδιαγραφές;
- Πού χρησιμοποιείται ο μεταλλικός σύνδεσμος ώθησης της σειράς S;
- Πώς πρέπει οι μηχανικοί να επιλέξουν τη σωστή σύνδεση;
- Πώς μπορεί να προσαρμοστεί η σειρά S;
- Πώς ελέγχει η Reunion την ποιότητα των προϊόντων;
- Συχνές Ερωτήσεις

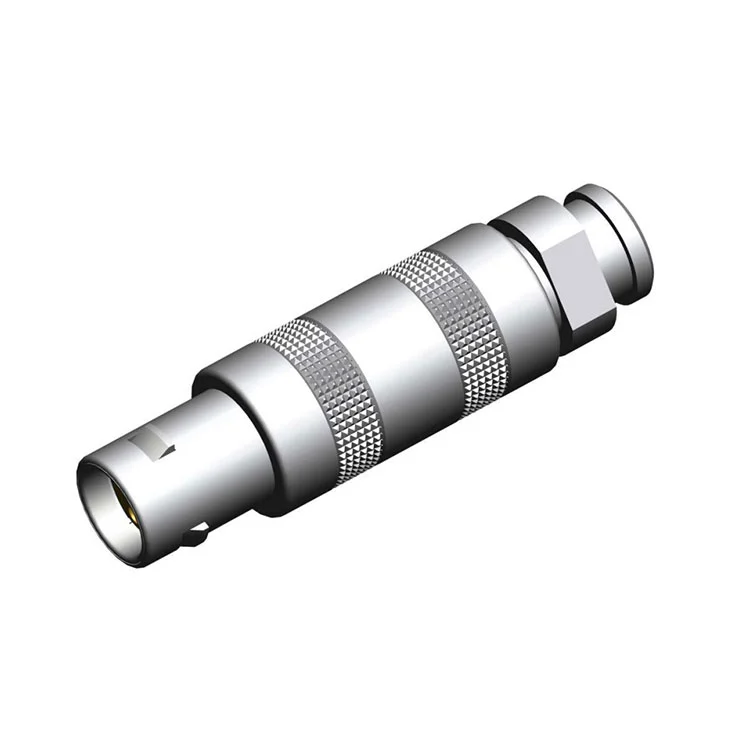

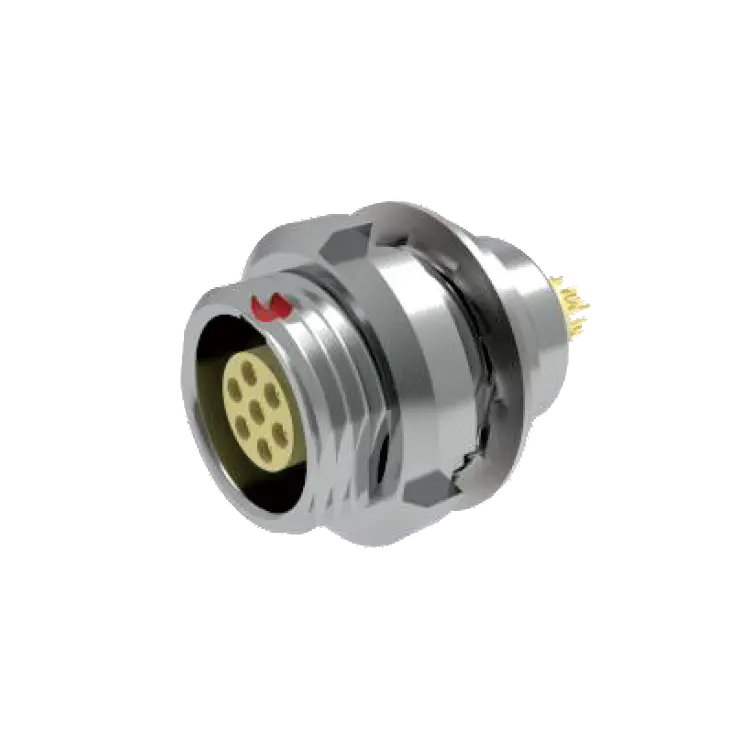

Τι είναι ο μεταλλικός σύνδεσμος ώθησης της σειράς S;
ΟΜεταλλικός σύνδεσμος ώθησης της σειράς Sείναι ένας συμπαγής κυκλικός σύνδεσμος που αναπτύχθηκε για εφαρμογές που απαιτούν αξιόπιστες ηλεκτρικές συνδέσεις σε περιορισμένους χώρους εγκατάστασης. Σε αντίθεση με τους συμβατικούς συνδετήρες με σπείρωμα, ο μηχανισμός αυτόματης μανδάλωσης push-pull επιτρέπει γρήγορο ζευγάρωμα και αποσύνδεση ενώ παρέχει απτική και ακουστική ανάδραση όταν η σύνδεση είναι σωστά συνδεδεμένη.
Το Reunion τοποθετεί τη σειρά S για φορητό και περιορισμένο χώρο εξοπλισμού, όπου το μέγεθος του συνδετήρα, η μηχανική αξιοπιστία, η θωράκιση και η ευκολία στη λειτουργία επηρεάζουν το σχεδιασμό του συστήματος. Η μεταλλική του κατασκευή παρέχει μηχανική αντοχή και ηλεκτρομαγνητική θωράκιση 360 μοιρών, ενώ το λεπτό προφίλ του βοηθά στην ελαχιστοποίηση της προεξοχής από τον πίνακα εξοπλισμού.
Η σειρά διατίθεται σε πολλαπλά μεγέθη κελύφους και διαμορφώσεις επαφών. Ανάλογα με τη διαμόρφωση, οι μηχανικοί μπορούν να επιλέξουν τον τερματισμό συγκόλλησης ή PCB για να ταιριάζουν με διαφορετικές απαιτήσεις συναρμολόγησης. Αυτή η ευελιξία καθιστά τον σύνδεσμο κατάλληλο τόσο για συμπαγή πρωτότυπα όσο και για επαγγελματικό εξοπλισμό παραγωγής όγκου.
Ποια είναι τα κύρια πλεονεκτήματα της σειράς S;
Η επιλογή του συνδέσμου σπάνια βασίζεται σε μία μόνο προδιαγραφή. Για φορητά ηλεκτρονικά και επαγγελματικό εξοπλισμό, οι σχεδιαστές πρέπει συνήθως να εξισορροπούν τον χώρο εγκατάστασης, την ασφάλεια σύνδεσης, την ακεραιότητα του σήματος, την ανθεκτικότητα και τις απαιτήσεις κατασκευής. Η σειρά S αντιμετωπίζει αυτούς τους παράγοντες μέσω πολλών σχεδιαστικών χαρακτηριστικών.
Συμπαγής και ελαφριά κατασκευή
Ο σχεδιασμός χαμηλού προφίλ μειώνει την ποσότητα του περιβλήματος του συνδετήρα που εκτείνεται πέρα από την επιφάνεια στερέωσης. Αυτό είναι ιδιαίτερα πολύτιμο σε όργανα χειρός και συμπαγή σασί όπου κάθε χιλιοστό του χώρου του πίνακα έχει σημασία.
Κλείδωμα με γρήγορη ώθηση
Ο μηχανισμός αυτομανδάλωσης υποστηρίζει γρήγορη λειτουργία με το ένα χέρι. Ένα ηχητικό κλικ και η απτική ανάδραση βοηθούν τους χειριστές να αναγνωρίσουν την επιτυχή εμπλοκή, η οποία είναι ιδιαίτερα χρήσιμη όταν οι σύνδεσμοι πρέπει να εγκατασταθούν σε περιορισμένες ή οπτικά περιορισμένες θέσεις.
Θωράκιση EMC 360 μοιρών
Το εξ ολοκλήρου μεταλλικό περίβλημα παρέχει συνεχή ηλεκτρομαγνητική θωράκιση γύρω από τη διεπαφή σύνδεσης. Οι δημοσιευμένες προδιαγραφές υποδεικνύουν εξασθένηση άνω των 60 dB στα 100 MHz, καθιστώντας τη σειρά κατάλληλη για εξοπλισμό όπου οι ηλεκτρομαγνητικές παρεμβολές μπορούν να επηρεάσουν ευαίσθητα σήματα.
Υψηλή αντοχή στο ζευγάρωμα
Η σειρά S έχει σχεδιαστεί για επαναλαμβανόμενη σύνδεση και αποσύνδεση, με ονομαστική αντοχή άνω των 5.000 κύκλων ζευγαρώματος. Αυτό είναι σημαντικό για τον εξοπλισμό δοκιμής, τα ιατρικά όργανα και τα φορητά συστήματα που συντηρούνται ή αναδιαρθρώνονται συχνά.
- Εγκατάσταση πάνελ χαμηλού προφίλ
- Λειτουργία αυτομανδάλωσης με ώθηση-έλξη
- Μεταλλικό περίβλημα για ηλεκτρομαγνητική θωράκιση
- Πολλαπλά μεγέθη κελύφους και διαμορφώσεις επαφών
- Περισσότεροι από 5.000 κύκλοι ζευγαρώματος
- Επιλογές θερμοκρασίας λειτουργίας από -45°C έως +125°C
Ποιες είναι οι βασικές τεχνικές προδιαγραφές;
Η κατανόηση των ηλεκτρικών και μηχανικών προδιαγραφών είναι απαραίτητη πριν από την ενσωμάτωση ενός κυκλικού συνδετήρα σε ένα νέο προϊόν. Οι παρακάτω προδιαγραφές συνοψίζουν τη δημοσιευμένη διαμόρφωση της σειράς S.
| Παράμετρος | Προδιαγραφές σειράς S |
|---|---|
| Υλικό κελύφους | Ορείχαλκος, στάνταρ |
| Μεγέθη κελύφους | 0, 1 και 2 |
| Επιλογές επικοινωνίας | 2 έως 6 ακίδες στην αναφερόμενη διαμόρφωση. μπορεί να είναι διαθέσιμες επιλογές μεγαλύτερης πυκνότητας |
| Τρέχουσα βαθμολογία | 5Α έως 15Α ανά επαφή, ανάλογα με το μετρητή επαφής |
| Εκτίμηση τάσης | 200V έως 500V AC/DC |
| Κύκλοι ζευγαρώματος | Περισσότερες από 5.000 επεμβάσεις |
| Εύρος Θερμοκρασίας | -45°C έως +125°C |
| Θωράκιση EMI | Μεταλλική θωράκιση 360°; >60 dB εξασθένηση στα 100 MHz |
| Προστασία εισόδου | Πρότυπο IP50 |
| Αντοχή σε ψεκασμό αλατιού | Περισσότερες από 72 ώρες |
| Επικοινωνήστε με την Αντίσταση | ≤5 mΩ αρχικό |
| Αντίσταση μόνωσης | ≥5000 MΩ στα 500 VDC |
Οι πραγματικές αξιολογήσεις θα πρέπει πάντα να επαληθεύονται με βάση τη συγκεκριμένη διαμόρφωση του συνδετήρα, το μέγεθος επαφής, τη μέθοδο τερματισμού και τις προβλεπόμενες συνθήκες λειτουργίας πριν από την πιστοποίηση του τελικού προϊόντος.
Πού χρησιμοποιείται ο μεταλλικός σύνδεσμος ώθησης της σειράς S;
Ο συνδυασμός συμπαγών διαστάσεων, γρήγορου κλειδώματος, θωράκισης και μηχανικής αντοχής καθιστά τη σειρά S κατάλληλη για εξοπλισμό που απαιτεί συχνή σύνδεση, διατηρώντας παράλληλα μικρό συνολικό αποτύπωμα.
Ιατρικός και Διαγνωστικός Εξοπλισμός
Τα φορητά συστήματα υπερήχων, οι οθόνες ασθενών, τα παλμικά οξύμετρα, ο ηλεκτροχειρουργικός εξοπλισμός και τα διαγνωστικά όργανα μπορούν να επωφεληθούν από συμπαγείς συνδέσμους που παραμένουν ασφαλείς κατά τη μετακίνηση και τη συντήρηση του εξοπλισμού. Η αξιοπιστία του συνδετήρα είναι ιδιαίτερα σημαντική όταν τα ηλεκτρικά σήματα πρέπει να παραμένουν σταθερά κατά την επαναλαμβανόμενη χρήση.
Εξοπλισμός δοκιμής και μέτρησης
Οι φορητοί παλμογράφοι, τα πολύμετρα, οι λογικοί αναλυτές, ο εξοπλισμός βαθμονόμησης και τα όργανα περιβαλλοντικών δοκιμών απαιτούν συχνά συμπαγείς εξωτερικές διεπαφές. Ο μηχανισμός push-pull μπορεί να απλοποιήσει τις συχνές αλλαγές σύνδεσης, ενώ το μεταλλικό κέλυφος βοηθά στην προστασία των ευαίσθητων σημάτων από ηλεκτρομαγνητικές παρεμβολές.
Φορητή και φορητή τεχνολογία
Οι βιομηχανικοί εξωσκελετές, τα φορητά συστήματα παρακολούθησης, ο εξοπλισμός που τοποθετείται στο κεφάλι και άλλα φορητά ηλεκτρονικά είδη μπορεί να αντιμετωπίσουν αυστηρούς περιορισμούς χώρου και βάρους. Ένας λεπτός κυκλικός σύνδεσμος παρέχει στους σχεδιαστές μια άλλη επιλογή όταν οι συμβατικές μεγαλύτερες διεπαφές είναι ακατάλληλες.
Επαγγελματικός Οπτικοακουστικός Εξοπλισμός
Οι φορητές συσκευές εγγραφής, οι κάμερες εκπομπής, οι ασύρματοι πομποί και ο σχετικός επαγγελματικός εξοπλισμός ενδέχεται να απαιτούν υποδοχές που αντέχουν τον επαναλαμβανόμενο χειρισμό. Μια διεπαφή γρήγορου κλειδώματος μπορεί να βελτιώσει τη χρηστικότητα του πεδίου χωρίς να βασίζεται σε μια μακρά διαδικασία ζευγαρώματος με σπείρωμα.
Πώς πρέπει οι μηχανικοί να επιλέξουν τη σωστή σύνδεση;
Η επιλογή ενός βύσματος πρέπει να ξεκινά με τις πραγματικές ηλεκτρικές, μηχανικές, περιβαλλοντικές απαιτήσεις και απαιτήσεις εγκατάστασης του εξοπλισμού αντί να επιλέγει απλώς το μικρότερο διαθέσιμο μοντέλο.
- Προσδιορίστε την απαίτηση επικοινωνίας:Προσδιορίστε τον αριθμό των κυκλωμάτων ισχύος και σήματος που απαιτούνται και αφήστε αρκετό χώρο για μελλοντικές αλλαγές σχεδιασμού.
- Ελέγξτε τις ηλεκτρικές ονομασίες:Συγκρίνετε την τάση και το ρεύμα λειτουργίας με τις ονομαστικές τιμές του βύσματος, λαμβάνοντας υπόψη το μετρητή επαφής και τη θερμοκρασία.
- Αξιολογήστε τον διαθέσιμο χώρο:Επιβεβαιώστε το μέγεθος του κελύφους, την αποκοπή του πάνελ, το βάθος του συνδετήρα, τη δρομολόγηση καλωδίων και το διάκενο γύρω από τη διεπαφή ζευγαρώματος.
- Εξετάστε τη συχνότητα ζευγαρώματος:Για εξοπλισμό που συντηρείται συχνά, δώστε προτεραιότητα στις συνδέσεις που έχουν σχεδιαστεί για επαναλαμβανόμενους κύκλους ζευγαρώματος.
- Ελέγξτε τις περιβαλλοντικές συνθήκες:Η θερμοκρασία, οι κραδασμοί, οι κραδασμοί, η υγρασία, η διάβρωση και οι ηλεκτρομαγνητικές παρεμβολές μπορούν να επηρεάσουν την επιλογή του συνδέσμου.
- Καθορίστε τη μέθοδο τερματισμού:Αποφασίστε εάν ο τερματισμός της διάταξης συγκόλλησης, PCB ή καλωδίου ταιριάζει καλύτερα στη διαδικασία κατασκευής.
Για έργα OEM, είναι επίσης χρήσιμο να αξιολογήσετε το σύνδεσμο μαζί με το συγκρότημα καλωδίου, το πίσω κέλυφος, την ανακούφιση καταπόνησης, τη δομή του πίνακα και το σχήμα καλωδίωσης. Αυτή η προσέγγιση μειώνει τα προβλήματα ολοκλήρωσης κατά τα μεταγενέστερα στάδια παραγωγής.
Πώς μπορεί να προσαρμοστεί η σειρά S;
Οι διαφορετικές πλατφόρμες εξοπλισμού απαιτούν συχνά διαφορετικές διαμορφώσεις συνδέσμων. Το Reunion παρέχει επιλογές προσαρμογής που επιτρέπουν στη σειρά S να προσαρμοστεί σε συγκεκριμένες μηχανικές απαιτήσεις και απαιτήσεις συναρμολόγησης καλωδίων.
| Περιοχή προσαρμογής | Διαθέσιμες Επιλογές |
|---|---|
| Φινίρισμα κελύφους / Χρώμα | Ασημί, μαύρο ή επιλεγμένα χρώματα RAL |
| Επιμετάλλωση επαφής | Επιλογές σε χρυσό, ασήμι ή κασσίτερο |
| Μετρητής καλωδίου | 32AWG έως 20AWG |
| Υλικά Μπουφάν | PVC, PUR, σιλικόνη ή PTFE |
| Σήμανση με λέιζερ | Λογότυπο, αριθμός ανταλλακτικού, γραμμωτός κώδικας ή άλλη ταυτότητα |
| Συσκευασία | Αντιστατικοί σωλήνες, ταινία και καρούλι και προσαρμοσμένη σήμανση |
Τα προσαρμοσμένα συγκροτήματα καλωδίων μπορούν επίσης να παρέχονται με επιλεγμένα μήκη, μετρητές, διαμορφώσεις θωράκισης και υπερχυτευμένες μπότες ανακούφισης καταπόνησης. Αυτό μπορεί να απλοποιήσει την προμήθεια επιτρέποντας σε έναν OEM να προμηθεύεται μια υποδοχή σύνδεσης και ένα συγκρότημα καλωδίων έτοιμο προς εγκατάσταση ως ένα ενσωματωμένο εξάρτημα.
Πώς ελέγχει η Reunion την ποιότητα των προϊόντων;
Για τους επαγγελματίες συνδέσμους, η συνεπής κατασκευή είναι εξίσου σημαντική με τον βασικό σχεδιασμό του προϊόντος. Η Reunion δηλώνει ότι η διαδικασία παραγωγής της καλύπτει μηχανική κατεργασία ακριβείας, επεξεργασία επιφανειών, σφράγιση και επιμετάλλωση επαφής, χύτευση με ένθετα, συναρμολόγηση, ηλεκτρικές δοκιμές, μηχανικές δοκιμές και συσκευασία.
Οι κρίσιμες διαστάσεις παραγωγής ελέγχονται μέσω μηχανικής κατεργασίας ακριβείας και παρακολούθησης της διαδικασίας. Τα τελικά προϊόντα υποβάλλονται σε ηλεκτρικό και μηχανικό έλεγχο, συμπεριλαμβανομένης της αντίστασης επαφής, της αντίστασης μόνωσης, της διηλεκτρικής αντοχής, της συνέχειας, της δύναμης ζευγαρώματος και των οπτικών ελέγχων.
Σύμφωνα με τις πληροφορίες προϊόντος, το σύστημα ποιότητας της Reunion περιλαμβάνει ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, UL Recognized status και συμμόρφωση RoHS. Η εταιρεία δηλώνει επίσης ότι οι σύνδεσμοι της σειράς S λαμβάνουν 100% ηλεκτρικές και μηχανικές δοκιμές πριν από την αποστολή.
Για τους αγοραστές OEM, αυτός ο συνδυασμός ελέγχου κατασκευής, δοκιμών, ιχνηλασιμότητας και υποστήριξης προσαρμογής μπορεί να είναι πολύτιμος όταν η απόδοση του συνδέσμου επηρεάζει άμεσα την αξιοπιστία του τελικού προϊόντος.
Συχνές Ερωτήσεις
Τι κάνει τη σειρά S να διαφέρει από έναν συμβατικό συνδετήρα με σπείρωμα;
Η κύρια διαφορά είναι ο μηχανισμός αυτομανδάλωσης push-pull. Επιτρέπει στον χειριστή να ζευγαρώσει και να απελευθερώσει το βύσμα γρήγορα χωρίς να περιστρέφει ένα παξιμάδι ζεύξης, καθιστώντας τον ιδιαίτερα βολικό για φορητό εξοπλισμό, καταστάσεις ζευγαρώματος τυφλών και εφαρμογές που απαιτούν συχνές αλλαγές σύνδεσης.
Πόσους κύκλους ζευγαρώματος μπορεί να υποστηρίξει η σειρά S;
Η δημοσιευμένη προδιαγραφή υποδεικνύει περισσότερες από 5.000 λειτουργίες ζευγαρώματος. Η πραγματική διάρκεια ζωής μπορεί να εξαρτάται από τη διαμόρφωση του συνδετήρα, το περιβάλλον λειτουργίας, τις συνθήκες ζευγαρώματος και τις πρακτικές συντήρησης.
Είναι η σειρά S κατάλληλη για ιατρικό εξοπλισμό;
Ναί. Η σειρά είναι τοποθετημένη για ιατρικό διαγνωστικό και θεραπευτικό εξοπλισμό και η Reunion δηλώνει ότι το σύστημα ποιότητάς της περιλαμβάνει το ISO 13485:2016. Ωστόσο, το πλήρες έτοιμο ιατροτεχνολογικό προϊόν παραμένει υπεύθυνο για τις δικές του ισχύουσες κανονιστικές απαιτήσεις και απαιτήσεις ασφαλείας.
Μπορεί η Reunion να παρέχει προσαρμοσμένα συγκροτήματα καλωδίων;
Ναί. Τα συγκροτήματα καλωδίων μπορούν να προσαρμοστούν ανάλογα με τον τύπο καλωδίου, το μετρητή, το μήκος, τη θωράκιση, το υλικό επένδυσης και τον σχεδιασμό ανακούφισης καταπόνησης. Οι επιλογές περιλαμβάνουν υλικά καλωδίων PVC, PUR, σιλικόνης και PTFE, με μετρητές από 32AWG έως 20AWG.
Ποιο εύρος θερμοκρασίας είναι διαθέσιμο;
Η δημοσιευμένη τυπική περιοχή είναι -45°C έως +125°C. Οι μηχανικοί θα πρέπει να επιβεβαιώσουν την εκτίμηση θερμοκρασίας του ακριβούς βύσματος, της διαμόρφωσης επαφών, του καλωδίου και της συναρμολόγησης πριν το χρησιμοποιήσουν σε εφαρμογές ακραίων θερμοκρασιών.
Μπορεί ο σύνδεσμος να προσαρμοστεί με λογότυπο εταιρείας ή αριθμό ανταλλακτικού;
Ναί. Το Reunion παραθέτει τη χάραξη με λέιζερ ως επιλογή προσαρμογής, επιτρέποντας στους πελάτες να επισημάνουν το κέλυφος με ένα λογότυπο, αριθμό ανταλλακτικού, γραμμωτό κώδικα ή άλλες πληροφορίες αναγνώρισης.
Σύναψη
Ο μεταλλικός σύνδεσμος ώθησης της σειράς S έχει σχεδιαστεί για μηχανικούς που χρειάζονται μια συμπαγή, ασφαλή και ανθεκτική λύση σύνδεσης χωρίς να θυσιάζεται η θωράκιση ή η δυνατότητα συντήρησης. Ο μηχανισμός κλειδώματος push-pull, η μεταλλική κατασκευή, τα πολλαπλά μεγέθη κελύφους, οι ευέλικτες επιλογές τερματισμού και οι περισσότεροι από 5.000 κύκλοι ζευγαρώματος το καθιστούν κατάλληλο για ιατρικό εξοπλισμό, όργανα δοκιμών, φορητά ηλεκτρονικά, φορητά συστήματα και επαγγελματικές οπτικοακουστικές εφαρμογές. Εάν αναπτύσσετε ένα νέο προϊόν ή αναζητάτε μια αξιόπιστη ανταλλακτική υποδοχή, επισκεφτείτε τη σελίδα προϊόντος της σειράς S της Reunion για να δείτε τις διαθέσιμες επιλογές διαμόρφωσης και επικοινωνίας. Για προσαρμοσμένες προδιαγραφές, συγκροτήματα καλωδίων, απαιτήσεις OEM ή αγορές όγκου,επικοινωνήστε μαζί μαςγια να συζητήσετε την αίτησή σας με την ομάδα μηχανικών της Reunion και να ζητήσετε μια κατάλληλη λύση.
