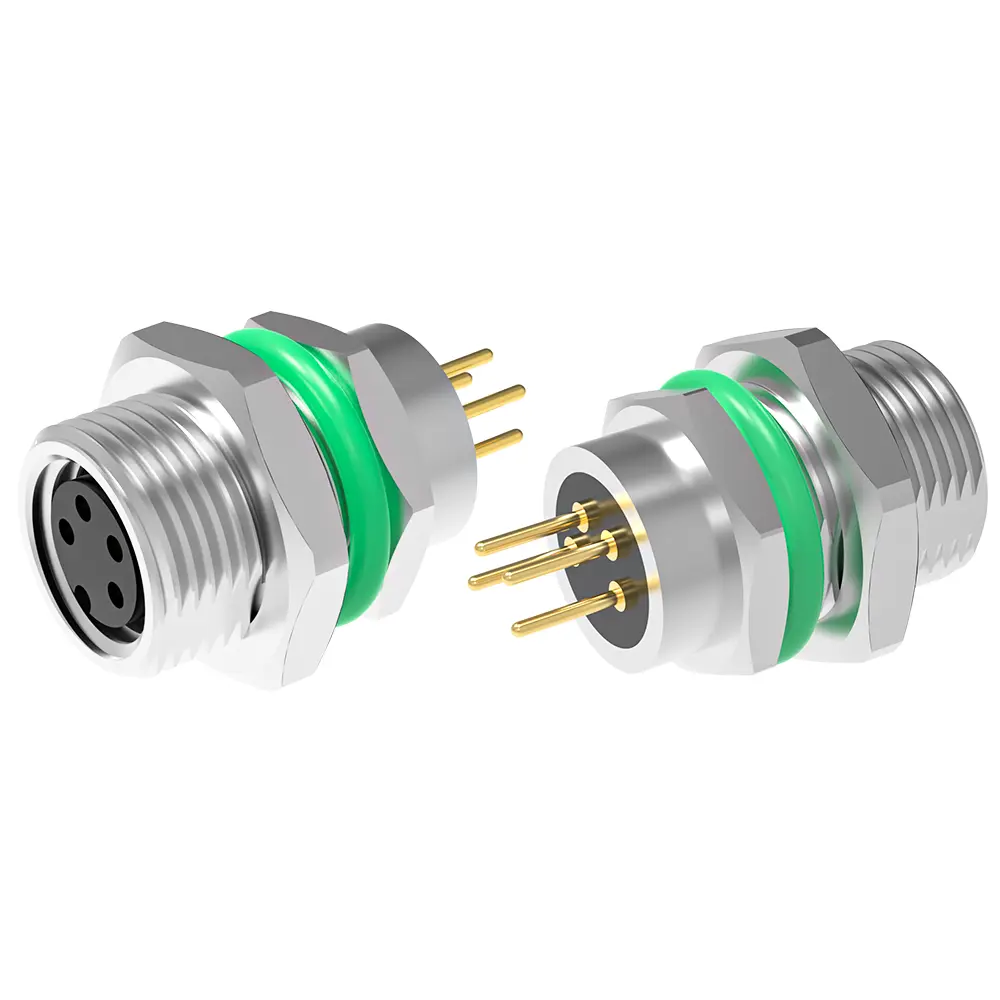

ΞΑΝΑΣΜΙΞΙΜΟΗ Electronics παρέχει την υποδοχή της σειράς M8 για καλωδίωση σε επίπεδο αισθητήρα σε αυτοματοποιημένο εξοπλισμό, ρομποτική και συμπαγή συστήματα μηχανημάτων. Η διασύνδεση με σπείρωμα παρέχει μια ασφαλή μηχανική κλειδαριά που αντιστέκεται στη χαλάρωση υπό κραδασμούς, ενώ η μέτρια εξωτερική διάμετρος επιτρέπει την εγκατάσταση σε χώρους πολύ περιορισμένους για μεγαλύτερες κυκλικές μορφές. Η καλωδίωση πεδίου και η αντικατάσταση απλοποιούνται από τον τυπικό βιδωτό σύνδεσμο, ο οποίος απαιτεί μόνο ένα απλό κλειδί ή σφίξιμο με το χέρι.
Ο χαρακτηρισμός M8 αναφέρεται στο μετρικό μέγεθος σπειρώματος του παξιμαδιού ζεύξης. Αυτό το ενδιάμεσο μέγεθος βρίσκεται μεταξύ του μικρότερου M5 και του μεγαλύτερου M12, προσφέροντας ισορροπία μεταξύ πυκνότητας σύνδεσης και ικανότητας μεταφοράς ρεύματος. Η άρθρωση με σπείρωμα κατανέμει ομοιόμορφα το μηχανικό φορτίο γύρω από το σώμα του συνδετήρα, γεγονός που μειώνει τον κίνδυνο ζευγαρώματος με κλίση ή ζημιάς στην επαφή κατά τη σύνδεση. Διατίθενται υποδοχές τοποθέτησης σε πάνελ και βύσματα που προσαρμόζονται στο πεδίο, υποστηρίζοντας μια σειρά από σενάρια κατασκευής μηχανών και μετασκευής.
Οι κοινές διατάξεις περιλαμβάνουν εκδόσεις 3 ακίδων και 4 ακίδων για παροχή αισθητήρα και επιστροφή σήματος, με ορισμένες παραλλαγές να προσφέρουν πρόσθετες θέσεις για θωρακισμένη ή πολυκαναλική χρήση. Οι τυπικές τιμές ρεύματος πέφτουν μεταξύ 3 A και 4 A ανά επαφή, ανάλογα με το μετρητή καλωδίων και τη θερμοκρασία περιβάλλοντος. Αυτές οι τιμές υποστηρίζουν την πλειονότητα των αισθητήρων εγγύτητας, των φωτοηλεκτρικών διακοπτών και των χειριστηρίων βαλβίδων χαμηλής ισχύος που βρίσκονται στις σύγχρονες γραμμές παραγωγής. Για εφαρμογές που απαιτούν μεγαλύτερη ισχύ ή περισσότερους αγωγούς, τοΥποδοχή σειράς M12παρέχει ευρύτερο χώρο επαφής και ευρύτερη τυποποίηση.
Οι σφραγισμένες εκδόσεις M8 χρησιμοποιούν δακτυλίους O στη διεπαφή ζεύξης και την είσοδο καλωδίου για την επίτευξη προστασίας IP67 από τη σκόνη και τους πίδακες νερού. Αυτό το επίπεδο στεγανοποίησης καθορίζεται συχνά για συνδέσεις σε πλαίσια μηχανών, ρομποτικούς βραχίονες και συστήματα μεταφοράς που παρουσιάζουν περιοδική έκπλυση ή πιτσίλισμα ψυκτικού υγρού. Τα ασφράγιστα σχέδια εξακολουθούν να είναι κοινά στο εσωτερικό των ντουλαπιών ελέγχου και των εσωτερικών χώρων στεγνού εξοπλισμού. Για πιο απαιτητικές συνθήκες έκθεσης, τοΑδιάβροχος σύνδεσμοςΗ κατηγορία εξηγεί τις βαθμολογίες προστασίας εισόδου και τα κριτήρια δοκιμής με περισσότερες λεπτομέρειες.
Η REUNION λειτουργεί μια εγκατάσταση 4.000 τετραγωνικών μέτρων στο Shenzhen με περίπου 150 υπαλλήλους και 10 γραμμές συναρμολόγησης. Η ομάδα μηχανικών, που υποστηρίζεται από 13 διπλώματα ευρεσιτεχνίας και 2 πνευματικά δικαιώματα λογισμικού, χειρίζεται πάνω από 30 προσαρμοσμένα έργα σύνδεσης κάθε χρόνο. Αιτήματα για γωνιακά περιβλήματα M8, συγκεκριμένους προσανατολισμούς πλήκτρων ή υπερκαλουπωμένες εξόδους καλωδίων αξιολογούνται κατά την αναθεώρηση σχεδιασμού. ΠεπερασμένοςΣυναρμολόγηση καλωδίωνμονάδες, συμπεριλαμβανομένης της προετοιμασίας καλωδίων και των ηλεκτρικών δοκιμών, παράγονται εσωτερικά για τη μείωση των εργασιών ολοκλήρωσης στο χώρο του πελάτη.
Η διαχείριση ποιότητας της εταιρείας ακολουθεί τα πρότυπα ISO 9001 και ISO 14001, με το ISO 13485 να εφαρμόζεται σε γραμμές σύνδεσης που σχετίζονται με την ιατρική. Ο έλεγχος συμμόρφωσης εκτελείται σύμφωνα με τα πρότυπα UL, CB και CQC όπου υπάρχουν. Τα εισερχόμενα υλικά επαληθεύονται με βάση την εγκεκριμένη τεκμηρίωση προμηθευτή και κάθε παρτίδα παραγωγής καταγράφεται στο σύστημα ERP. Η τελική επιθεώρηση περιλαμβάνει τη συνέχεια, την αντίσταση μόνωσης και τους ελέγχους διαστάσεων πριν από την αποστολή.
Η επιλογή εξαρτάται κυρίως από την τρέχουσα απαίτηση, τον αριθμό αγωγών και τον διαθέσιμο χώρο τοποθέτησης. Οι υποδοχές M8 ταιριάζουν σε σήματα σε επίπεδο αισθητήρα και σε συσκευές χαμηλής κατανάλωσης όπου η πυκνότητα του πίνακα είναι σημαντική. Οι υποδοχές M12 διαχειρίζονται υψηλότερο ρεύμα, περισσότερες ακίδες και είναι πιο τυποποιημένες σε βιομηχανικά συστήματα Ethernet και fieldbus.
Οι διαμορφώσεις τριών ακίδων και τεσσάρων ακίδων είναι οι πιο συνηθισμένες. Ορισμένοι προμηθευτές προσφέρουν επίσης εκδόσεις πέντε ακίδων για συγκεκριμένες λειτουργίες αισθητήρων ή θωρακισμένες εφαρμογές. Το REUNION μπορεί να επιβεβαιώσει την ακριβή διάταξη επαφής με βάση τον αισθητήρα ή τη μονάδα I/O που είναι συνδεδεμένη.
Ναί. Η REUNION παράγει ίσιες και γωνιακές παραλλαγές, συμπεριλαμβανομένων των βυσμάτων που προσαρμόζονται στο πεδίο για την επιτόπια καλωδίωση και των υπερκαλουπωμένων εκδόσεων για συγκροτήματα καλωδίων με προ-τερματισμό. Τα προσαρμοσμένα πλήκτρα και τα μήκη καλωδίων είναι διαθέσιμα για έργα OEM με καθορισμένες απαιτήσεις εγκατάστασης.
