Γιατί είναι απαραίτητος ο συνδετήρας βιομηχανικού αισθητήρα της σειράς M12 για αξιόπιστη έξυπνη εργοστασιακή συνδεσιμότητα

Τα σύγχρονα συστήματα αυτοματισμού εξαρτώνται από σταθερές συνδέσεις μεταξύ αισθητήρων, ελεγκτών, μηχανών και δικτύων επικοινωνίας.Ξανασμίξιμο'μικρόΣύνδεσμος βιομηχανικού αισθητήρα σειράς M12έχει σχεδιαστεί για αυτά τα απαιτητικά περιβάλλοντα, συνδυάζοντας μια τυποποιημένη διασύνδεση με σπείρωμα 12 mm, προστασία IP67, διαμορφώσεις πολλαπλών ακίδων και αξιόπιστη μετάδοση σήματος για εφαρμογές βιομηχανικής ανίχνευσης και αυτοματισμού.

Η υποδοχή M12 έχει γίνει ένα πρακτικό πρότυπο σύνδεσης για βιομηχανικούς αισθητήρες, επειδή εξισορροπεί το συμπαγές μέγεθος, τη μηχανική ασφάλεια, την προστασία του περιβάλλοντος και την ηλεκτρική απόδοση. Για εφαρμογές που κυμαίνονται από αισθητήρες εγγύτητας και φωτοηλεκτρικούς έως συσκευές πίεσης, θερμοκρασίας και IO-Link, η επιλογή της σωστής διαμόρφωσης M12 μπορεί να επηρεάσει άμεσα την αξιοπιστία του συστήματος. Η Reunion παρέχει λύσεις υποδοχών αισθητήρων M12 με διαμορφώσεις 2 έως 17 ακίδων, επιλογές με κωδικοποίηση A, θωρακισμένα ή μη θωρακισμένα σχέδια, επιχρυσωμένες ορειχάλκινες επαφές και προσαρμοσμένα συγκροτήματα καλωδίων. Με προστασία IP67, 100% ηλεκτρικές δοκιμές και συμμόρφωση με το DIN EN 61076-2-101, η οικογένεια συνδέσμων είναι κατάλληλη για απαιτητικά εργοστασιακά περιβάλλοντα, εξοπλισμό συσκευασίας, ηλεκτρονικά αυτοκινήτων, μηχανήματα επεξεργασίας τροφίμων και άλλα συστήματα βιομηχανικού αυτοματισμού.

Πίνακας περιεχομένων

1. Τι είναι ένας σύνδεσμος βιομηχανικού αισθητήρα σειράς M12;
2. Γιατί ο σύνδεσμος M12 χρησιμοποιείται ευρέως στον βιομηχανικό αυτοματισμό;
3. Ποια βασικά χαρακτηριστικά πρέπει να αναζητούν οι μηχανικοί;
4. Τεχνικές προδιαγραφές σύνδεσης M12 με μια ματιά
5. Πού χρησιμοποιούνται συνήθως οι σύνδεσμοι αισθητήρα M12;
6. Πώς πρέπει να επιλέξετε τη σωστή υποδοχή αισθητήρα M12;
7. Τι κάνει τη λύση M12 της Reunion μια πρακτική επιλογή;
8. Συχνές Ερωτήσεις
9. Σύναψη

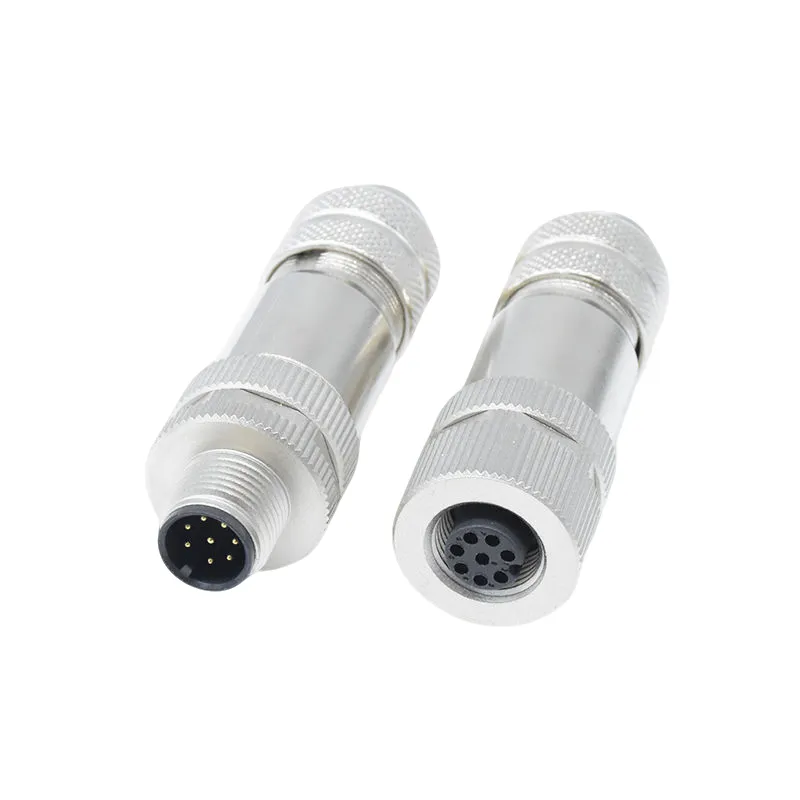

Τι είναι ένας σύνδεσμος βιομηχανικού αισθητήρα σειράς M12;

Ένας σύνδεσμος M12 είναι ένας συμπαγής κυκλικός σύνδεσμος με ονομαστική διεπαφή 12 mm, που χρησιμοποιείται συνήθως για τη σύνδεση βιομηχανικών αισθητήρων και εξαρτημάτων αυτοματισμού. Ο μηχανισμός σύζευξης με σπείρωμα δημιουργεί μια ασφαλή σύνδεση που είναι λιγότερο ευάλωτη στους κραδασμούς από πολλά συμβατικά σχέδια βύσματος και πρίζας.

ΟΣύνδεσμος βιομηχανικού αισθητήρα σειράς M12συνδέεται ιδιαίτερα με εφαρμογές αισθητήρων, επειδή η κωδικοποιημένη διαμόρφωση A υποστηρίζει κοινές βιομηχανικές λειτουργίες ανίχνευσης. Ανάλογα με τον αριθμό των ακροδεκτών και τον ηλεκτρικό σχεδιασμό, μια σύνδεση M12 μπορεί να μεταδώσει ισχύ, διακριτά σήματα, αναλογικά σήματα ή ψηφιακή επικοινωνία.

Η σειρά M12 της Reunion έχει σχεδιαστεί σύμφωνα με το DIN EN 61076-2-101 και είναι διαθέσιμη σε διαμορφώσεις από 2 έως 17 ακίδες. Η γκάμα προϊόντων περιλαμβάνει επίσης θωρακισμένες και μη θωρακισμένες εκδόσεις, διαφορετικές μεθόδους τερματισμού και συγκροτήματα καλωδίων για διαφορετικές διατάξεις εξοπλισμού.

Γιατί ο σύνδεσμος M12 χρησιμοποιείται ευρέως στον βιομηχανικό αυτοματισμό;

Οι βιομηχανικοί αισθητήρες λειτουργούν συχνά σε περιβάλλοντα όπου οι κραδασμοί, η σκόνη, η υγρασία, το λάδι, οι χημικές ουσίες και οι επαναλαμβανόμενες μηχανικές κινήσεις είναι αναπόφευκτες. Ένας σύνδεσμος που χρησιμοποιείται σε αυτές τις συνθήκες πρέπει να κάνει περισσότερα από την απλή μεταφορά ενός ηλεκτρικού σήματος.

1. Ασφαλής σύνδεση με σπείρωμα

Ο μηχανισμός σύζευξης με σπείρωμα βοηθά στη διατήρηση σταθερού ζευγαρώματος όταν τοποθετούνται αισθητήρες σε κινούμενα μηχανήματα, μεταφορείς, ρομποτικό εξοπλισμό και γραμμές παραγωγής. Αυτό μειώνει την πιθανότητα διακοπτόμενων συνδέσεων που προκαλούνται από κραδασμούς.

2. Συμπαγές βιομηχανικό σχέδιο

Ο συντελεστής μορφής 12 mm παρέχει μια χρήσιμη ισορροπία μεταξύ του χώρου εγκατάστασης και της ικανότητας σύνδεσης. Οι μηχανικοί μπορούν να ενσωματώσουν αισθητήρες σε σχετικά συμπαγείς δομές μηχανών χωρίς να χρησιμοποιούν υπερμεγέθη συνδετήρες.

3. Προστασία του περιβάλλοντος

Η προστασία IP67 στη συνδυασμένη κατάσταση βοηθά στην προστασία της σύνδεσης από τη σκόνη και την προσωρινή βύθιση στο νερό. Αυτό καθιστά τις κατάλληλες διαμορφώσεις M12 χρήσιμες για χώρους πλύσης, εξοπλισμό εξωτερικού χώρου και περιβάλλοντα παραγωγής με υψηλή περιεκτικότητα σε σωματίδια.

4. Υποστήριξη για ευφυείς αισθητήρες

Ο βιομηχανικός αυτοματισμός κινείται όλο και περισσότερο προς συνδεδεμένους αισθητήρες και διαγνωστικά σε πραγματικό χρόνο. Μια κατάλληλη διαμόρφωση 4 ακίδων M12 μπορεί να υποστηρίξει επικοινωνία IO-Link, επιτρέποντας στα δεδομένα αισθητήρα και τις διαγνωστικές πληροφορίες να ταξιδεύουν μέσω της ίδιας υποδομής σύνδεσης.

Ποια βασικά χαρακτηριστικά πρέπει να αναζητούν οι μηχανικοί;

Δεν είναι κάθε βύσμα M12 πανομοιότυπο. Όταν καθορίζουν έναν σύνδεσμο για ένα βιομηχανικό σύστημα ανίχνευσης, οι μηχανικοί θα πρέπει να αξιολογούν την ηλεκτρική απόδοση, την προστασία του περιβάλλοντος, τη μηχανική κατασκευή και τη συμβατότητα με τον προβλεπόμενο αισθητήρα.

• Α-κωδικοποιημένη διεπαφή:Μια κοινή διαμόρφωση για εφαρμογές βιομηχανικών αισθητήρων.
• Επιλογές 2 έως 17 ακίδων:Επιτρέπει στην υποδοχή να ικανοποιεί απλές και πιο σύνθετες απαιτήσεις σήματος.
• Προστασία IP67:Κατάλληλο για πολλά απαιτητικά εργοστασιακά και εξωτερικά περιβάλλοντα όταν συνδυάζεται σωστά.
• Επίχρυσες επαφές:Οι ορειχάλκινες επαφές με επιχρυσωμένη επένδυση βοηθούν στη διατήρηση χαμηλής αντίστασης επαφής και αντοχής στη διάβρωση.
• Θωρακισμένες εκδόσεις:Χρήσιμο για εφαρμογές όπου οι ηλεκτρομαγνητικές παρεμβολές μπορούν να επηρεάσουν αναλογικά ή ψηφιακά σήματα.
• Επιλογές καλωδίου PUR:Κατάλληλο για περιβάλλοντα που περιλαμβάνουν λάδια, υγρά κοπής, χημικά ή συχνές μετακινήσεις.
• Πολλαπλές μέθοδοι τερματισμού:Οι διαμορφώσεις συγκόλλησης, εμβάπτισης, πτύχωσης και ιπτάμενου ηλεκτροδίου υποστηρίζουν διαφορετικές απαιτήσεις εγκατάστασης.

Για εφαρμογές έξυπνης ανίχνευσης, η θωράκιση, η κατασκευή καλωδίων, η ποιότητα επαφής και η ακεραιότητα του σήματος αποκτούν ιδιαίτερη σημασία. Η επιλογή αυτών των χαρακτηριστικών σύμφωνα με το πραγματικό περιβάλλον λειτουργίας μπορεί να βοηθήσει στη μείωση των αστοχιών που σχετίζονται με τη σύνδεση.

Τεχνικές προδιαγραφές σύνδεσης M12 με μια ματιά

Οι παρακάτω προδιαγραφές συνοψίζουν αντιπροσωπευτικές ηλεκτρικές και μηχανικές παραμέτρους της σειράς συνδετήρων αισθητήρων M12 με κωδικό Α της Reunion.

Οι γενικές προδιαγραφές περιλαμβάνουν εύρος θερμοκρασιών λειτουργίας από -25°C έως +85°C, προστασία IP67 κατά το ζευγάρωμα, τουλάχιστον 100 κύκλους ζευγαρώματος και αντίσταση 48 ωρών στην αλατομίχλη. Ο σύνδεσμος χρησιμοποιεί μόνωση PA66 και ορειχάλκινες επαφές με επιχρυσωμένη επένδυση. Τα υλικά είναι συμβατά με RoHS, ενώ οι μονάδες παραγωγής υποβάλλονται σε ηλεκτρικό έλεγχο πριν από την αποστολή.

Πού χρησιμοποιούνται συνήθως οι σύνδεσμοι αισθητήρα M12;

Ο συνδυασμός συμπαγούς κατασκευής, κλειδώματος με σπείρωμα, περιβαλλοντικής στεγανοποίησης και εύκαμπτων διαμορφώσεων πείρων καθιστά τη συνδεσιμότητα M12 κατάλληλη για ένα ευρύ φάσμα εφαρμογών αυτοματισμού.

Εργοστασιακός αυτοματισμός

Οι αισθητήρες εγγύτητας, οι φωτοηλεκτρικοί αισθητήρες, οι διακόπτες ορίου και άλλοι αισθητήρες μηχανής μπορούν να χρησιμοποιήσουν συνδέσεις M12 για να μεταδώσουν σήματα ανίχνευσης σε PLC και συστήματα ελέγχου.

Κατασκευή αυτοκινήτων

Οι γραμμές παραγωγής αυτοκινήτων περιλαμβάνουν συχνά υψηλά επίπεδα κραδασμών, αυτοματοποιημένο χειρισμό υλικών και εκτεταμένα δίκτυα αισθητήρων. Ένας μηχανικά ασφαλής σύνδεσμος μπορεί να βοηθήσει στη διατήρηση αξιόπιστων συνδέσεων σε όλη τη συνεχή λειτουργία.

Μηχανήματα συσκευασίας

Ο εξοπλισμός συσκευασίας εξαρτάται από την ακριβή ανίχνευση προϊόντων, θέσεων, δοχείων και καταστάσεων μηχανής. Οι συνδέσεις αισθητήρων M12 μπορούν να απλοποιήσουν την καλωδίωση μεταξύ αισθητήρων και συστημάτων ελέγχου αυτοματισμού.

Επεξεργασία τροφίμων

Τα περιβάλλοντα πλύσης απαιτούν συνδέσμους με κατάλληλη περιβαλλοντική προστασία. Μπορεί να εξεταστεί το ενδεχόμενο σύνδεσης M12 με βαθμολογία IP67 όπου απαιτείται αντοχή στη σκόνη και την υγρασία, υπό την προϋπόθεση ότι η πλήρης εγκατάσταση έχει σχεδιαστεί και συντηρηθεί κατάλληλα.

Έξυπνη κατασκευή και IO-Link

Οι αισθητήρες με δυνατότητα IO-Link μπορούν να παρέχουν δεδομένα διεργασίας και διαγνωστικά εκτός από τα συμβατικά σήματα ανίχνευσης. Μια κατάλληλη θωρακισμένη διαμόρφωση 4 ακίδων M12 μπορεί να προσφέρει μια πρακτική διεπαφή για αυτές τις συνδεδεμένες συσκευές.

Πώς πρέπει να επιλέξετε τη σωστή υποδοχή αισθητήρα M12;

Η επιλογή ενός βύσματος M12 θα πρέπει να ξεκινά με τις ηλεκτρικές και μηχανικές απαιτήσεις του αισθητήρα αντί να επιλέγει απλώς την επιλογή με το χαμηλότερο κόστος.

1. Επιβεβαιώστε τον αριθμό καρφιτσών.Προσδιορίστε πόσες συνδέσεις ισχύος, σήματος, επικοινωνίας και βοηθητικές απαιτούνται.
2. Ελέγξτε τις απαιτήσεις τάσης και ρεύματος.Βεβαιωθείτε ότι η επιλεγμένη διαμόρφωση παρέχει επαρκή ηλεκτρική χωρητικότητα για την εφαρμογή.
3. Επιλέξτε τον τύπο κωδικοποίησης.Οι υποδοχές M12 με κωδικό Α συνδέονται συνήθως με εφαρμογές αισθητήρων και ενεργοποιητών.
4. Αξιολογήστε τις περιβαλλοντικές συνθήκες.Λάβετε υπόψη το νερό, τη σκόνη, το λάδι, τις χημικές ουσίες, τη θερμοκρασία, τους κραδασμούς και την εξωτερική έκθεση.
5. Προσδιορίστε εάν απαιτείται θωράκιση.Οι θωρακισμένες εκδόσεις μπορεί να είναι επωφελείς για αναλογικές και ψηφιακές εφαρμογές επικοινωνίας ευαίσθητες στο EMI.
6. Επιλέξτε το κατάλληλο καλώδιο.Το PUR μπορεί να είναι πλεονεκτικό σε απαιτητικά βιομηχανικά περιβάλλοντα, ενώ το PVC μπορεί να ταιριάζει σε λιγότερο επιθετικές εφαρμογές.
7. Καθορίστε τον προσανατολισμό του συνδετήρα.Τα σχέδια ευθείας και ορθής γωνίας μπορούν να βοηθήσουν στη βελτιστοποίηση της δρομολόγησης των καλωδίων και του διαθέσιμου χώρου εγκατάστασης.

Για εφαρμογές IO-Link, η διαμόρφωση με κωδικοποίηση 4 ακίδων είναι μια κοινή επιλογή. Όπου οι διαδρομές καλωδίων, οι ηλεκτρομαγνητικές συνθήκες ή η κίνηση του μηχανήματος είναι απαιτητικές, η κατασκευή και η θωράκιση του καλωδίου θα πρέπει να αξιολογούνται μαζί με τον ίδιο τον σύνδεσμο.

Τι κάνει τη λύση M12 της Reunion μια πρακτική επιλογή;

Το Reunion συνδυάζει την κατασκευή συνδετήρων, την επεξεργασία καλωδίων, τη συναρμολόγηση και τις ηλεκτρικές δοκιμές σε μια ολοκληρωμένη διαδικασία παραγωγής. Αυτή η προσέγγιση παρέχει μεγαλύτερο έλεγχο σε κρίσιμα στάδια κατασκευής, από την κατεργασία ακριβείας και την επιλεκτική επιμετάλλωση έως τη χύτευση με έγχυση και την τελική επιθεώρηση.

Η παραγωγή συνδετήρων M12 της εταιρείας περιλαμβάνει αυτοματοποιημένη συναρμολόγηση και 100% ηλεκτρική επαλήθευση που καλύπτει τη συνέχεια, την αντίσταση μόνωσης και τη διηλεκτρική αντοχή. Οι περιβαλλοντικές δοκιμές παρτίδας χρησιμοποιούνται επίσης για παραμέτρους όπως η σφράγιση IP67 και η αντίσταση στο αλάτι στο νέφος.

Για τους OEM και τους ολοκληρωμένους συστήματος, η προσαρμογή μπορεί να επεκταθεί πέρα ​​από το σώμα της υποδοχής. Οι διαθέσιμες επιλογές περιλαμβάνουν:

• Διαμορφώσεις 2 έως 17 ακίδων
• Προσαρμοσμένα μήκη καλωδίων από 0,2 m έως 20 m
• Μπουφάν καλωδίων PUR ή PVC
• Διαμορφώσεις ευθείας ή ορθής γωνίας
• Σχέδια βάσης πάνελ ή βάσης καλωδίου
• Θωρακισμένη ή μη θωρακισμένη κατασκευή
• Τερματισμός συγκόλλησης, πτύχωσης, εμβάπτισης ή ιπτάμενου μολύβδου
• Προσαρμοσμένη σήμανση και συσκευασία καλωδίων

Για τους αγοραστές που αξιολογούν προμηθευτές, τα συστήματα ποιότητας και η ιχνηλασιμότητα μπορεί να είναι εξίσου σημαντικά με τις φυσικές προδιαγραφές του συνδέσμου. Η Reunion δηλώνει ότι η παραγωγή της λειτουργεί σύμφωνα με τα συστήματα διαχείρισης ISO 9001, ISO 14001 και ISO 13485, με υλικά συμβατά με RoHS και διατηρημένη τεκμηρίωση επιθεώρησης.

Συχνές Ερωτήσεις

1. Σε ποιες περιπτώσεις χρησιμοποιείται κυρίως ένας σύνδεσμος βιομηχανικού αισθητήρα σειράς M12;

Ένας σύνδεσμος αισθητήρα M12 χρησιμοποιείται κυρίως για τη σύνδεση βιομηχανικών αισθητήρων με συστήματα ελέγχου, PLC, μονάδες I/O και εξοπλισμό αυτοματισμού. Οι τυπικές εφαρμογές περιλαμβάνουν αισθητήρες εγγύτητας, φωτοηλεκτρικούς αισθητήρες, αισθητήρες πίεσης, αισθητήρες θερμοκρασίας και συσκευές IO-Link.

2. Ποια διαμόρφωση M12 χρησιμοποιείται συνήθως για το IO-Link;

Μια διαμόρφωση M12 με κωδικοποίηση 4 ακίδων χρησιμοποιείται συνήθως για εφαρμογές αισθητήρων IO-Link. Μια τυπική διάταξη παρέχει συνδέσεις ρεύματος και τη γραμμή επικοινωνίας C/Q. Μπορούν να επιλεγούν θωρακισμένες εκδόσεις και κατάλληλη βιομηχανική κατασκευή καλωδίων όπου υπάρχουν ανησυχίες για ηλεκτρομαγνητικές παρεμβολές ή μεγαλύτερες διαδρομές καλωδίων.

3. Μπορεί μια υποδοχή M12 να μεταδώσει τόσο ρεύμα όσο και δεδομένα;

Ναί. Ανάλογα με τη διαμόρφωση και την εφαρμογή της ακίδας, μια σύνδεση M12 μπορεί να φέρει λειτουργίες τροφοδοσίας και σήματος ή επικοινωνίας. Για παράδειγμα, μια διαμόρφωση 4 ακίδων μπορεί να υποστηρίξει δεδομένα ισχύος και IO-Link, ενώ οι εκδόσεις με υψηλότερο αριθμό ακίδων μπορούν να φιλοξενήσουν πρόσθετα σήματα.

4. Είναι ένας σύνδεσμος M12 κατάλληλος για υγρά ή σκονισμένα βιομηχανικά περιβάλλοντα;

Οι κατάλληλα σχεδιασμένοι και σωστά συνδυασμένοι σύνδεσμοι M12 μπορούν να παρέχουν ισχυρή προστασία του περιβάλλοντος. Η σειρά υποδοχών αισθητήρων της Reunion έχει βαθμολογία IP67 στη συνδυασμένη κατάσταση, καθιστώντας την κατάλληλη για πολλές εφαρμογές με σκόνη, υγρασία, εξωτερικούς χώρους και που σχετίζονται με το πλύσιμο. Η πλήρης εγκατάσταση θα πρέπει πάντα να αξιολογείται για τις πραγματικές περιβαλλοντικές συνθήκες.

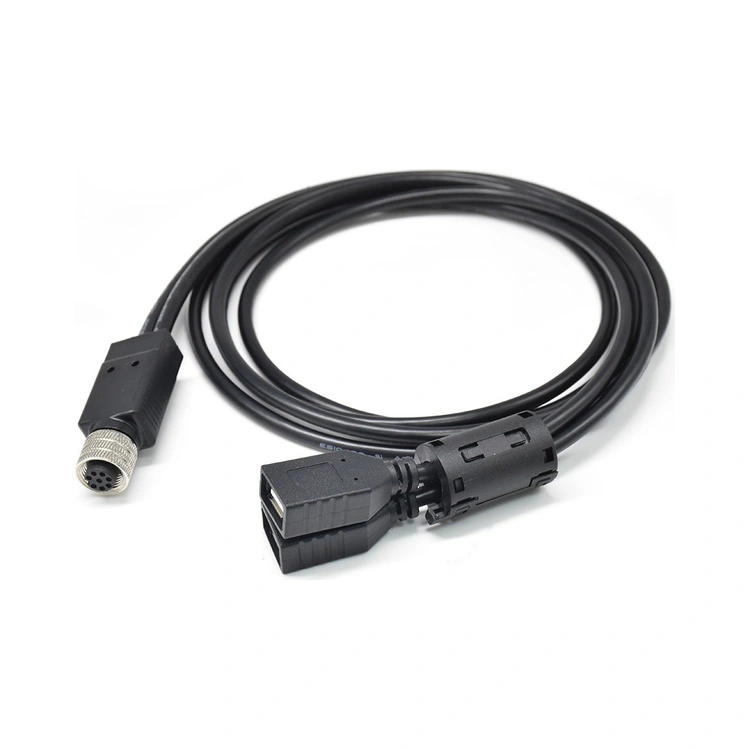

5. Ποιες επιλογές καλωδίων είναι διαθέσιμες για προσαρμοσμένα συγκροτήματα M12;

Τα προσαρμοσμένα συγκροτήματα μπορούν να παρέχονται με διαφορετικά μήκη καλωδίων, μανδύες PUR ή PVC, διαμορφώσεις συνδέσμων ευθύγραμμης ή ορθής γωνίας, επιλογές θωράκισης και συγκροτήματα καλωδίων με μονή ή διπλή άκρη. Αυτό επιτρέπει την προσαρμογή της σύνδεσης σε διαφορετικές διατάξεις μηχανήματος και απαιτήσεις εγκατάστασης αισθητήρα.

Σύναψη

Ένα αξιόπιστο δίκτυο αισθητήρων ξεκινά με αξιόπιστες φυσικές συνδέσεις. Ο σωστός σύνδεσμος M12 μπορεί να παρέχει ασφαλή μηχανική σύνδεση, προστασία του περιβάλλοντος, χαμηλή αντίσταση επαφής, ευέλικτη χωρητικότητα σήματος και συμβατότητα με σύγχρονες αρχιτεκτονικές αυτοματισμού. Με πολλαπλές διαμορφώσεις ακίδων, θωρακισμένες επιλογές, προστασία IP67 και προσαρμοσμένα συγκροτήματα καλωδίων, η λύση M12 της Reunion μπορεί να υποστηρίξει ένα ευρύ φάσμα βιομηχανικών απαιτήσεων ανίχνευσης. Εάν σχεδιάζετε ένα νέο σύστημα αισθητήρων ή αντικαθιστάτε υπάρχοντες βιομηχανικούς συνδέσμους, μάθετε περισσότερα σχετικά με τον συνδετήρα βιομηχανικών αισθητήρων της σειράς M12 καιεπικοινωνήστε μαζί μαςγια τεχνική καθοδήγηση, προσαρμοσμένες προδιαγραφές και προσφορά που εστιάζει στην εφαρμογή.
