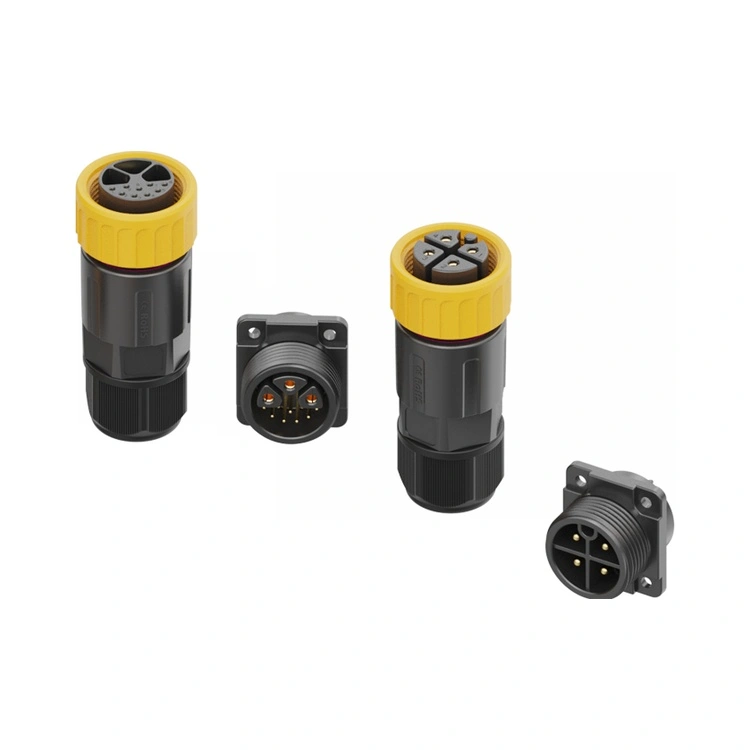

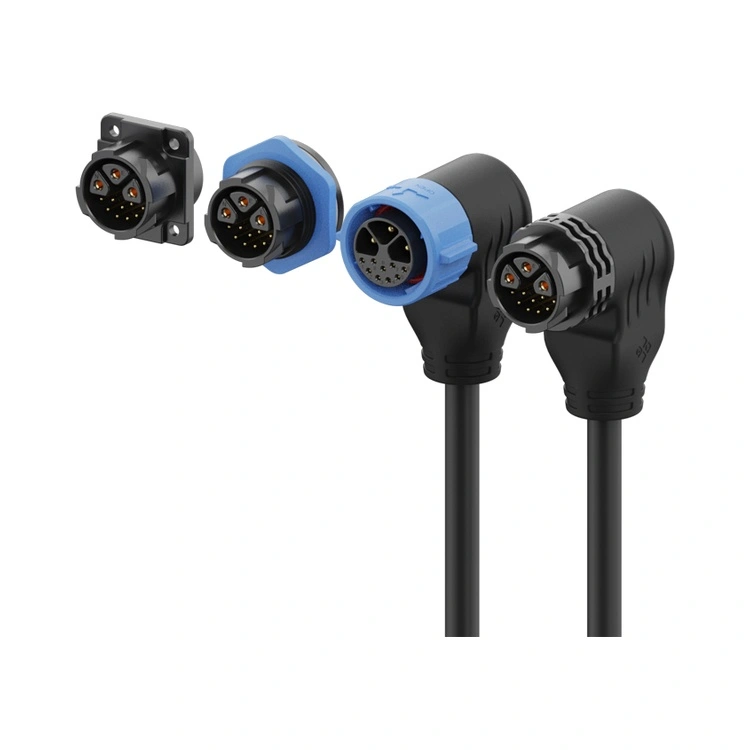

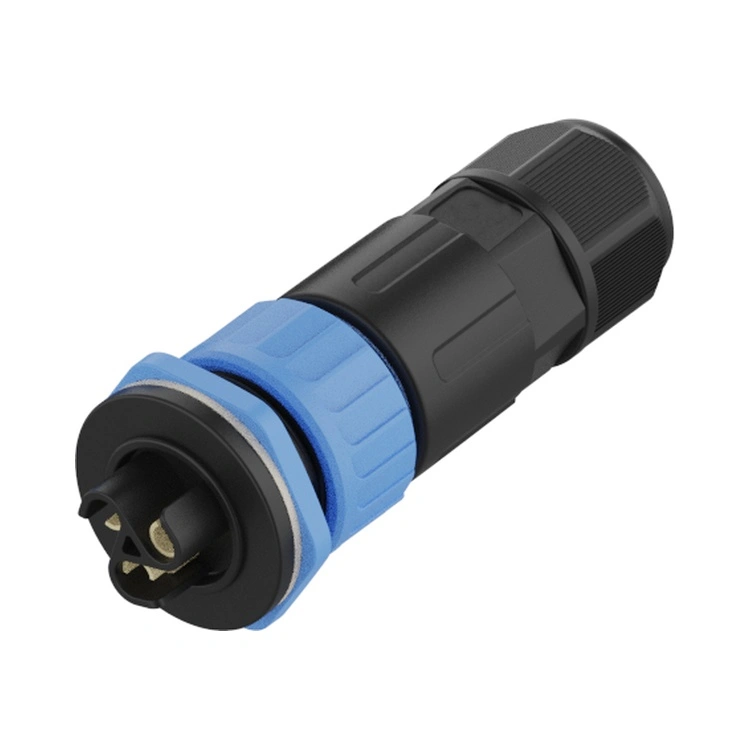

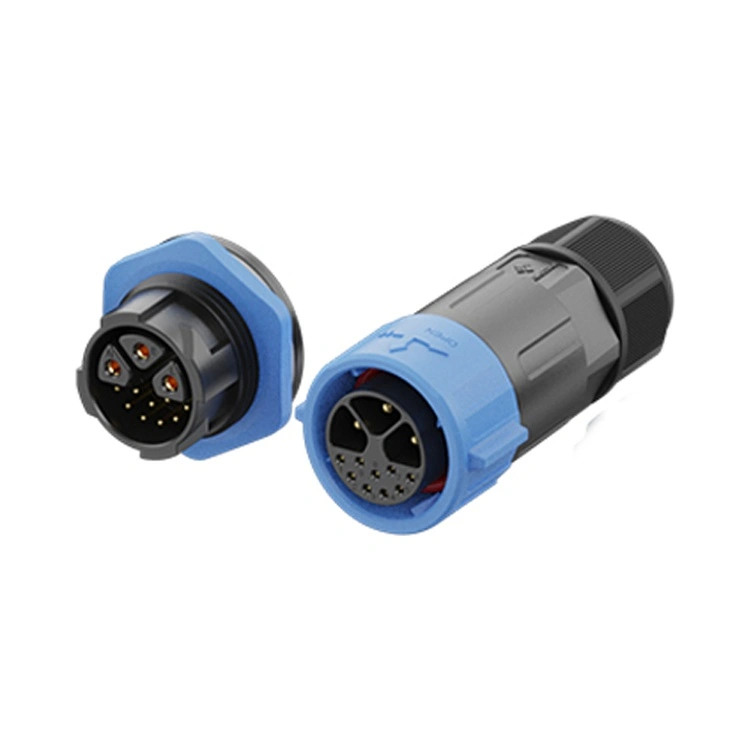

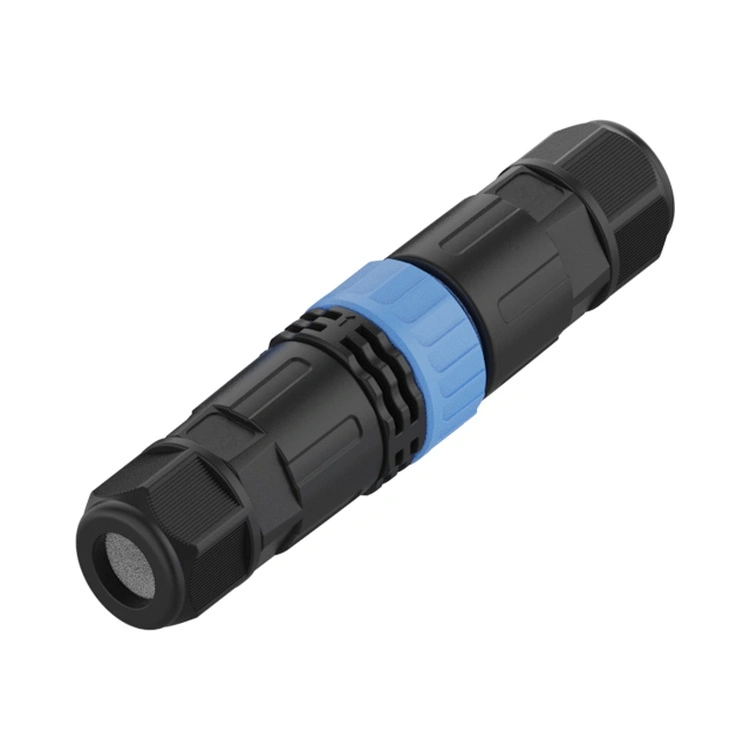

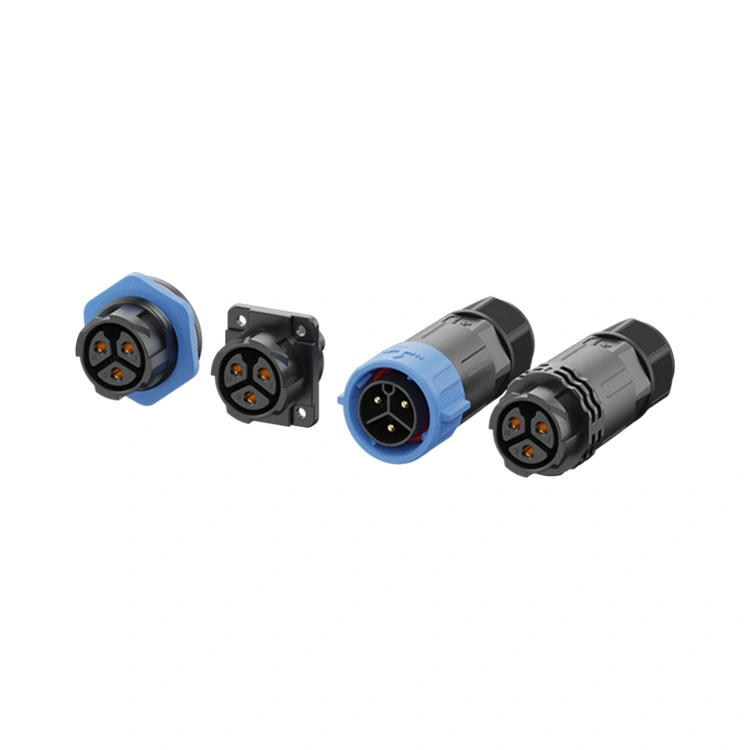

Πλαστικός αδιάβροχος σύνδεσμος σειράς M25

Ο πλαστικός αδιάβροχος σύνδεσμος της σειράς M25 είναι η ναυαρχίδα της Reunion, ανθεκτική στη διάβρωση υψηλού ρεύματος, σχεδιασμένη για εφαρμογές όπου η σημαντική παροχή ισχύος (έως 30Α) πρέπει να συνυπάρχει με επιθετικές περιβαλλοντικές συνθήκες. Αυτός ο κυκλικός σύνδεσμος με σπείρωμα συνδυάζει μια στιβαρή διεπαφή 25 mm με αδιάβροχο Ip67/IP68 και ένα θερμοπλαστικό περίβλημα PA66 υψηλής αντοχής που είναι εγγενώς ανθεκτικό στη διάβρωση—χωρίς σκουριά, οξείδωση και υποβάθμιση της επένδυσης.

Διατίθεται σε διαμορφώσεις 2 έως 12 ακίδων, συμπεριλαμβανομένων παραλλαγών υβριδικού σήματος ισχύος

, η σειρά M25 υποστηρίζει τόσο παροχή ισχύος υψηλού ρεύματος (έως 20Α) όσο και σήματα ελέγχου χαμηλής τάσης σε μία μόνο υποδοχή.

Ο μηχανισμός ασφάλισης με σπείρωμα εξασφαλίζει σταθερή αξιοπιστία ζευγαρώματος σε εκατοντάδες κύκλους, ενώ οι επαφές κατασκευάζονται από ορείχαλκο με επιλεκτική επίστρωση χρυσού για διατήρηση χαμηλής αντίστασης επαφής. Η Reunion κατασκευάζει τη σειρά πλαστικών M25 μέσω μιας καθετοποιημένης διαδικασίας — από χύτευση με έγχυση ακριβείας έως αυτοματοποιημένη συναρμολόγηση και 100% ηλεκτρικές δοκιμές.

Βασικά σημεία πώλησης

Τεχνικές Προδιαγραφές

Γενικές προδιαγραφές:

Θερμοκρασία λειτουργίας:-40°C ~ +105°C

Αξιολόγηση προστασίας:IP65 / IP67 / IP68 (συνδυασμένη κατάσταση)

Υλικό στέγασης:PA66

Υλικό επικοινωνίας:Επιχρυσωμένος ορείχαλκος

Αντίσταση επαφής:≤3mΩ

Κύκλοι ζευγαρώματος:≥500

Βάρος:Περίπου 60% ελαφρύτεροι από τους συγκρίσιμους ορειχάλκινους συνδέσμους

Αξιολόγηση ευφλεκτότητας:UL 94 V-0

Όλα τα υλικά είναι συμβατά με RoHS

Ανταγωνιστικά πλεονεκτήματα – Γιατί να επιλέξετε τη σειρά πλαστικών M25 της Reunion

Πιστοποιήσεις & Διασφάλιση Ποιότητας

Η γραμμή παραγωγής πλαστικών συνδετήρων M25 της Reunion λειτουργεί υπό αυστηρούς ελέγχους διαδικασίας. Το IP67 αδιάβροχο επαληθεύεται σε κάθε παρτίδα παραγωγής μέσω πραγματικών δοκιμών εμβάπτισης (1 m, 30 λεπτά). Τα αρχεία δοκιμών, τα πιστοποιητικά υλικού και οι αναφορές επιθεώρησης διατηρούνται για κάθε παρτίδα.

Συχνές Ερωτήσεις (FAQ)

1. Πώς διαχειρίζεται το πλαστικό M25 τη θερμότητα από ρεύματα 30Α χωρίς να λιώνει;

Η βαθμολογία ρεύματος του πλαστικού συνδετήρα M25 καθορίζεται από το σύστημα επαφής και το μετρητή καλωδίων και όχι από το υλικό του περιβλήματος. Το περίβλημα PA66 είναι ένα θερμοπλαστικό υψηλής θερμοκρασίας με θερμοκρασία απόκλισης θερμότητας που υπερβαίνει τους 200°C—πολύ πάνω από το εύρος λειτουργίας του βύσματος από -40°C έως +105°C. Οι ίδιες οι επαφές είναι ορείχαλκος με επιχρυσωμένη επένδυση και η ονομαστική τιμή ρεύματος (έως 30Α) επικυρώνεται μέσω δοκιμής αύξησης θερμοκρασίας σύμφωνα με το IEC 60512. Στη δοκιμή μας, η αύξηση της θερμοκρασίας του πλαστικού συνδετήρα M25 στο ονομαστικό ρεύμα είναι εντός των ίδιων ορίων με τους ισοδύναμους μεταλλικούς συνδετήρες. Η χαμηλότερη θερμική αγωγιμότητα του περιβλήματος αντισταθμίζεται από τη βελτιστοποιημένη γεωμετρία του μονωτή και το σχεδιασμό επαφής που διαχέει αποτελεσματικά τη θερμότητα μέσω των αγωγών καλωδίων και της διεπαφής του πίνακα.

2. Μπορεί ο πλαστικός σύνδεσμος M25 να χρησιμοποιηθεί για υπαίθρια υποδομή φόρτισης EV;

Ναι—η πλαστική υποδοχή M25 είναι κατάλληλη για εφαρμογές φόρτισης EV, ιδιαίτερα:

Σταθμοί φόρτισης AC που είναι εγκατεστημένοι σε παράκτιες τοποθεσίες ή περιοχές με υψηλή υγρασία.

Εποχούμενοι φορτιστές που απαιτούν αντιδιαβρωτικές διασυνδέσεις.

Διεπαφές διαχείρισης μπαταρίας που συνδυάζουν ισχύ και σήμα.

Οι αντιδιαβρωτικές ιδιότητες του περιβλήματος PA66 είναι ιδιαίτερα πολύτιμες για φορτιστές EV που είναι εγκατεστημένοι σε παράκτιες περιοχές (ψεκασμός αλατιού), σε αστικά περιβάλλοντα (αλάτι στο δρόμο το χειμώνα) ή σε βιομηχανικές ζώνες (έκθεση σε χημικά). Η στεγανοποίηση IP68 προστατεύει από τη βροχή και το πλύσιμο. Για γρήγορη φόρτιση DC (100A+), συνιστούμε μεγαλύτερες βιομηχανικές συνδέσεις ειδικά σχεδιασμένες για εφαρμογές DC υψηλού ρεύματος.
