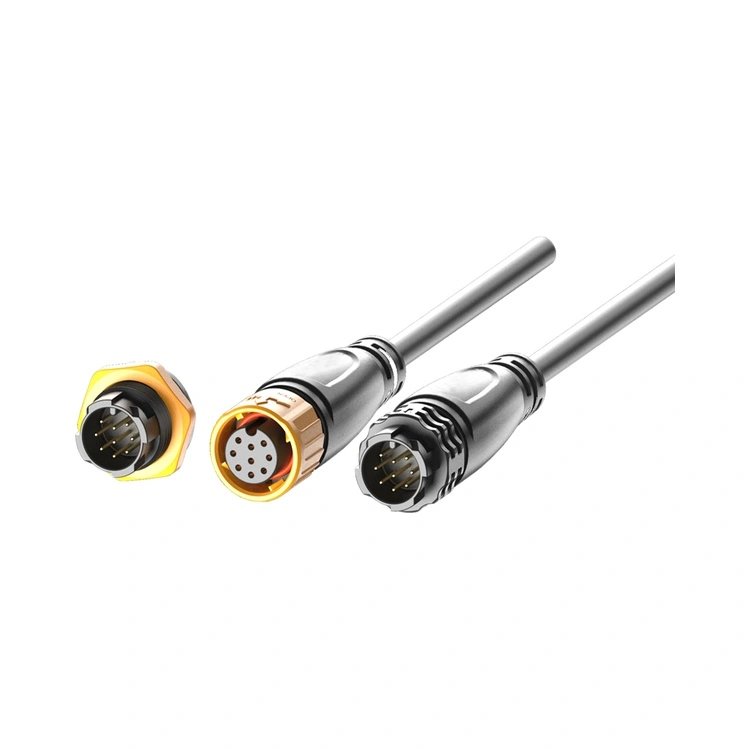

Αδιάβροχο βύσμα της σειράς M25

Ο αδιάβροχος σύνδεσμος της σειράς M25 είναι η βιομηχανική διασύνδεση υψηλότερης χωρητικότητας της Reunion εντός της οικογένειας της σειράς M, σχεδιασμένη για εφαρμογές όπου πρέπει να συνυπάρχει σημαντική παροχή ισχύος με την προστασία του περιβάλλοντος. Αυτός ο κυκλικός σύνδεσμος με σπείρωμα συνδυάζει μια στιβαρή διασύνδεση 25 mm με στεγανοποίηση κατά IP67/IP68, καθιστώντας τον κατάλληλο για εξοπλισμό βαρέως τύπου, συνδέσεις κινητήρα, συστήματα διανομής ισχύος, υποδομές φόρτισης EV και εγκαταστάσεις ανανεώσιμων πηγών ενέργειας όπου η υγρασία, η σκόνη και οι κραδασμοί αποτελούν συνεχείς προκλήσεις.

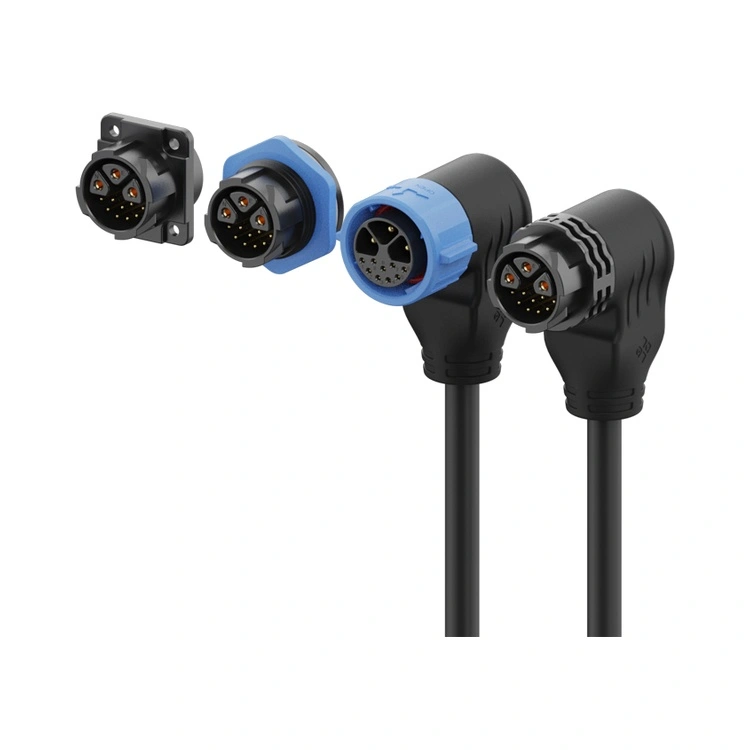

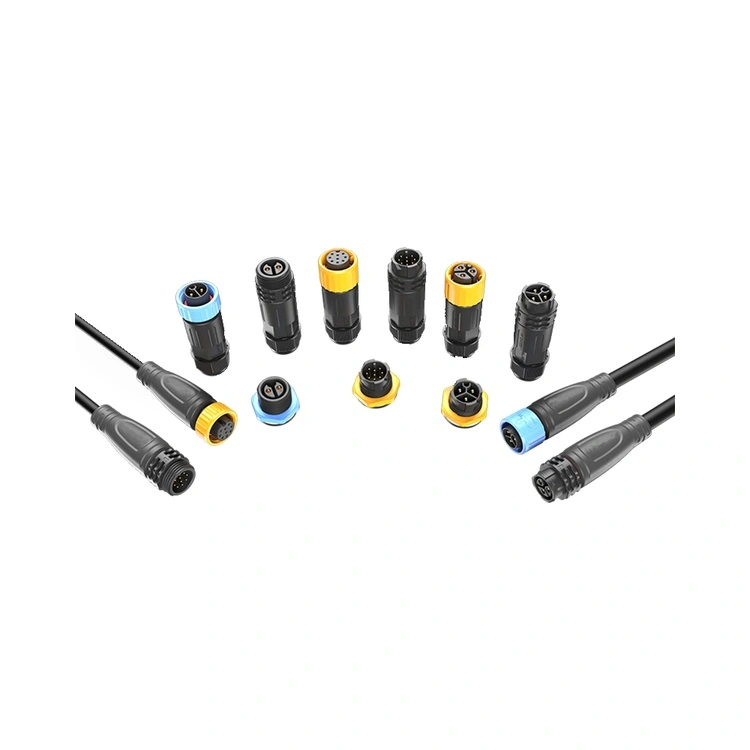

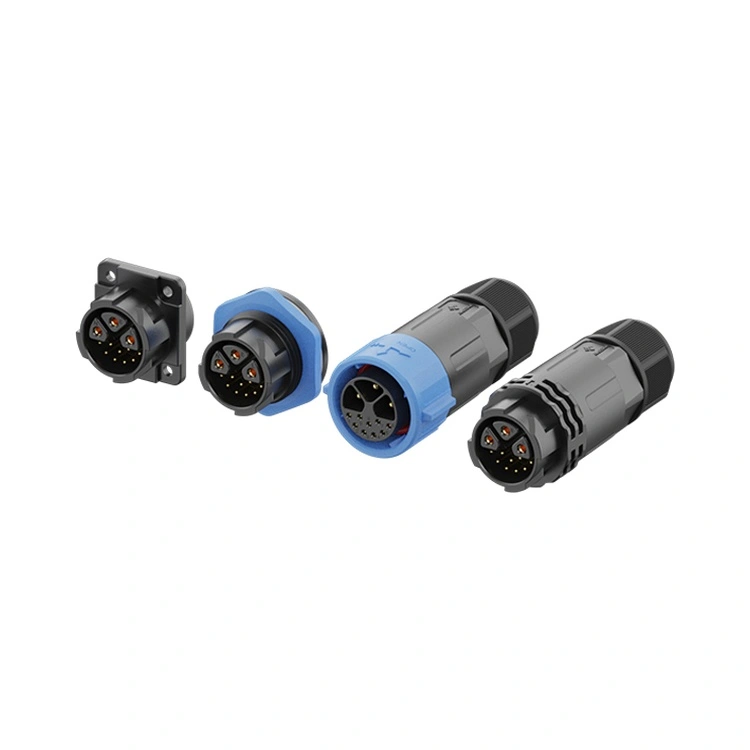

Διατίθεται σε διαμορφώσεις 2 έως 12 ακίδων, συμπεριλαμβανομένων των παραλλαγών υβριδικού σήματος ισχύος 5, 3+9 ακίδων που συνδυάζουν επαφές ισχύος υψηλού ρεύματος με επαφές σήματος χαμηλής τάσης σε ένα ενιαίο περίβλημα, η σειρά M25 υποστηρίζει ένα ευρύ φάσμα εφαρμογών υψηλής ισχύος.

Οι επαφές κατασκευάζονται από ορείχαλκο με επιλεκτική επίστρωση χρυσού, διατηρώντας χαμηλή και σταθερή αντίσταση επαφής σε εκατοντάδες κύκλους ζευγαρώματος. Το μέγιστο ρεύμα που μπορεί να υποστηριχθεί είναι 30A ανά επαφή.

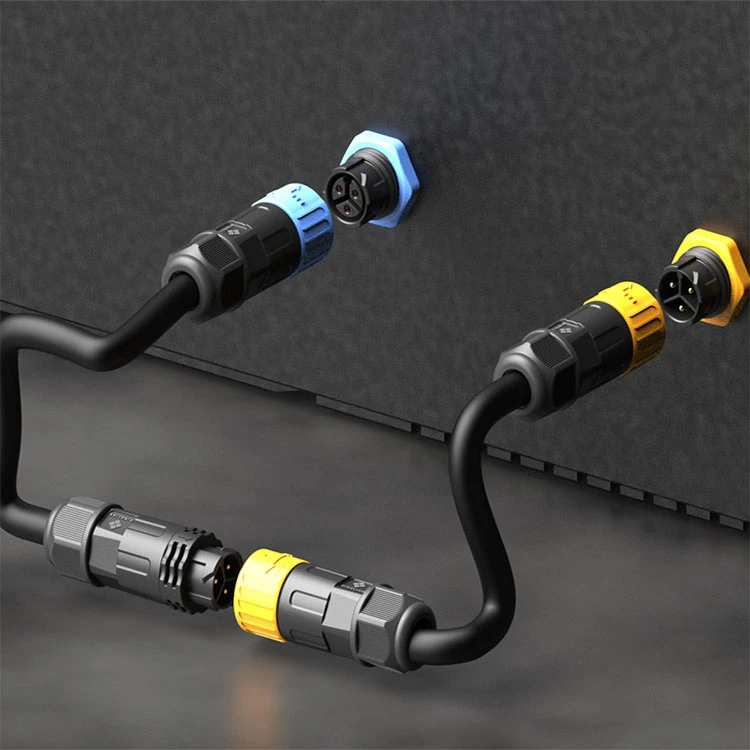

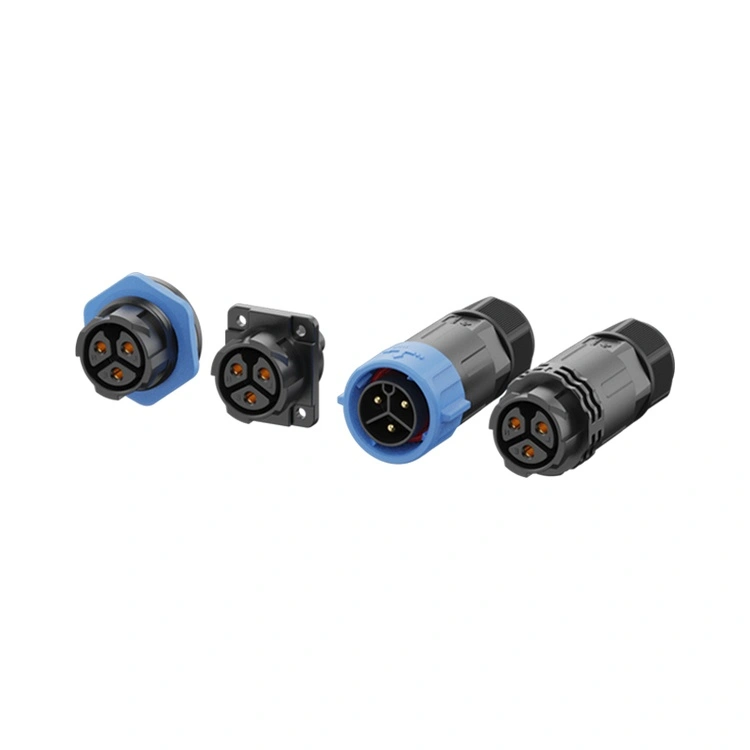

Η Reunion κατασκευάζει τη σειρά M25 μέσω μιας καθετοποιημένης διαδικασίας—από μηχανική κατεργασία ακριβείας έως αυτοματοποιημένη συναρμολόγηση και 100% ηλεκτρικές δοκιμές. Διατίθεται σε έκδοση πάνελ και βάσης καλωδίου με συγκόλληση.

Βασικά σημεία πώλησης

Τεχνικές Προδιαγραφές

Γενικές προδιαγραφές:

Θερμοκρασία λειτουργίας:-40°C ~ +105°C

Αξιολόγηση προστασίας:IP65 / IP67 / IP68 (συνδυασμένη κατάσταση)

Υλικό στέγασης:Θερμοπλαστικό υψηλής θερμοκρασίας

Υλικό επικοινωνίας:Επιχρυσωμένος ορείχαλκος

Αντίσταση επαφής:≤3mΩ

Κύκλοι ζευγαρώματος:≥500

Αξιολόγηση ευφλεκτότητας:UL 94 V-0

Όλα τα υλικά είναι συμβατά με RoHS

Ανταγωνιστικά πλεονεκτήματα – Γιατί να επιλέξετε τη σειρά M25 της Reunion

Το πλεονέκτημα της Reunion: Λαμβάνετε τεκμηριωμένη σφράγιση IP67, διαμορφώσεις υβριδικού σήματος ισχύος και τρέχουσες αξιολογήσεις έως 30A—όλα σε οικονομική τιμή, χωρίς το υψηλότερο κόστος των ευρωπαϊκών εμπορικών σημάτων.

Πιστοποιήσεις & Διασφάλιση Ποιότητας

Συχνές Ερωτήσεις (FAQ)

1. Πότε πρέπει να επιλέξω το M25 έναντι του M20 για την αίτησή μου;

Επιλέξτε το M25 όταν:

Χρειάζεστε μέγιστη μηχανική στιβαρότητα για εφαρμογές βαρέως τύπου.

Η εφαρμογή σας περιλαμβάνει μεγαλύτερα καλώδια ή μεγαλύτερη μηχανική καταπόνηση.

Χρειάζεστε το μεγαλύτερο κέλυφος για εύκολο χειρισμό με χέρια με γάντια.

Ο χώρος του πάνελ σας επιτρέπει τη μεγαλύτερη αποκοπή 25 mm.

Επιλέξτε το M20 όταν Ο χώρος του πάνελ είναι περιορισμένος ή η εφαρμογή δεν απαιτεί πρόσθετη μηχανική στιβαρότητα.

2. Μπορεί η υποδοχή M25 να χειριστεί τροφοδοσία DC για εφαρμογές φόρτισης EV;

Ναι—η σειρά M25 είναι κατάλληλη για υποδομή φόρτισης EV, ιδιαίτερα για:

Σταθμοί φόρτισης AC.

Ενσωματωμένοι φορτιστές (μέτρια ρεύματα συνεχούς ρεύματος).

Διεπαφές συστήματος διαχείρισης μπαταριών (ισχύς + σήμα).

Η βαθμολογία ρεύματος 30Α του M25, η σφράγιση IP67 και οι διαμορφώσεις υβριδικού σήματος ισχύος το καθιστούν πρακτική επιλογή για πολλές εφαρμογές φόρτισης EV. Για γρήγορη φόρτιση DC (100A+), συνιστούμε μεγαλύτερες βιομηχανικές συνδέσεις ειδικά σχεδιασμένες για εφαρμογές DC υψηλού ρεύματος.

3. Τι ροπή πρέπει να εφαρμοστεί στο παξιμάδι ζεύξης M25 για σωστή αδιάβροχη IP67;

Για την επίτευξη και τη διατήρηση της σφράγισης IP67, η Reunion συνιστά:

Ροπή ζευγαρώματος – Σφίξτε με το χέρι το παξιμάδι ζεύξης μέχρι ο δακτύλιος Ο να έρθει σε επαφή με την επιφάνεια του πλαισίου και, στη συνέχεια, εφαρμόστε πρόσθετη ροπή 1,2-1,5 Nm χρησιμοποιώντας ένα δυναμόκλειδο. Μην υπερβαίνετε τα 1,8 Nm.

Επιθεώρηση δακτυλίου Ο – Αντικαταστήστε τον δακτύλιο Ο αν είναι ορατή παραμόρφωση, ρωγμές ή σκλήρυνση.

Πρόγραμμα αντικατάστασης – Για απαιτητικές εφαρμογές (καθημερινή πλύση, έκθεση σε εξωτερικούς χώρους), αντικαθιστάτε τους δακτυλίους O ετησίως. Για τυπικά βιομηχανικά περιβάλλοντα, κάθε 2-3 χρόνια.

Ακτίνα κάμψης καλωδίου– Διατηρήστε ελάχιστη διάμετρο καλωδίου 5× στην είσοδο του συνδετήρα.

Προσανατολισμός καλωδίου– Για εφαρμογές εξωτερικού χώρου/πλύσης, προσανατολίστε την έξοδο του καλωδίου προς τα κάτω για να αποτρέψετε τη συγκέντρωση υγρών κοντά στη διεπαφή στεγανοποίησης.
