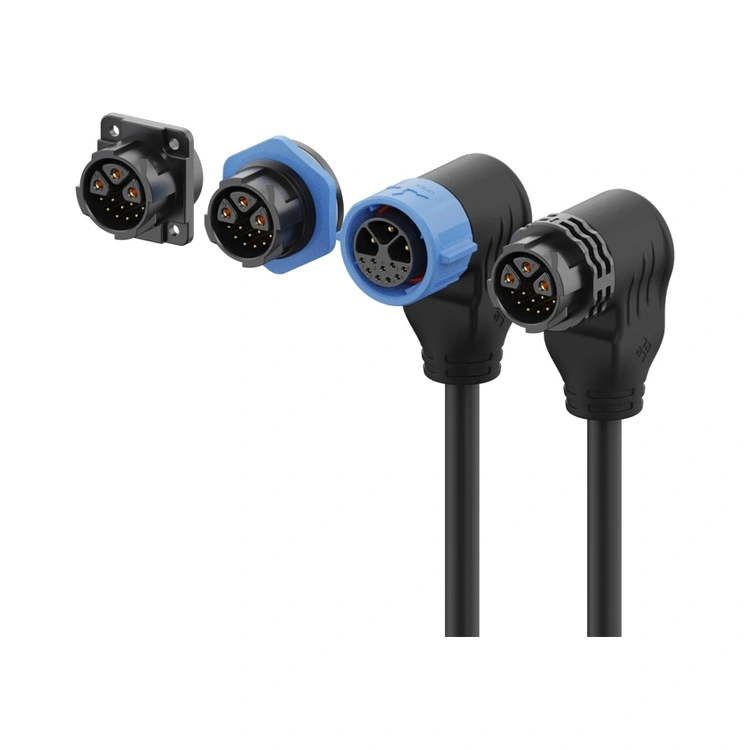

Υποδοχή φωτός LED σειράς M25

Σχεδιασμένο για Extreme Duty

Ο σύνδεσμος φωτισμού LED σειράς Reunion M25 είναι ειδικά κατασκευασμένος για φωτιστικά άνω των 1.000 W όπου η θερμική ανακύκλωση (ΔT έως 145°C) και η μηχανική κρούση συνήθως υποβαθμίζουν τις τυπικές λύσεις M20. Σε αντίθεση με τα γενικά αντίγραφα, αυτή η σειρά υποβάλλει κάθε παρτίδα παραγωγής σε:

1) 100% δοκιμή αντίστασης hipot και επαφής

2) Αδιάβροχη δοκιμή IP67 – Βάθος 1 m, 30 λεπτά, τεκμηριωμένη με εγγραφές βίντεο

3)Επικύρωση θερμικού σοκ – 500 κύκλοι από -40°C έως +105°C χωρίς χαλάρωση στεγανοποίησης

Αυτό το πρωτόκολλο δοκιμής αντιμετωπίζει άμεσα την #1 λειτουργία αποτυχίας σε εξωτερικά συστήματα LED: διάβρωση ταραχώδους μικροκίνησης που προκαλείται από ταλάντευση καλωδίου που προκαλείται από τον άνεμο. Ο μηχανισμός ασφάλισης με σπείρωμα (συνιστώμενη ροπή 1,2–1,5 Nm) διατηρεί την πίεση διεπαφής πάνω από 80 N, εξασφαλίζοντας σταθερή επαφή ακόμη και όταν είναι τοποθετημένος σε ιστούς σταδίου ύψους 50 μέτρων.

Πίνακας τεχνικής απόφασης

Πρόταση: Προσδιορίστε τη σύνδεση φώτων LED της σειράς Reunion M25 για κάθε έργο όπου το ROI > 3 χρόνια και το μη προγραμματισμένο κόστος διακοπής λειτουργίας υπερβαίνει τα 2.000 $/ώρα (π.χ. ποδιές αεροδρομίου, φωτισμός εξόδου σήραγγας).

Τεχνικές Προδιαγραφές

Ακεραιότητα σήματος

Οι 5 ακίδες σήματος στη διαμόρφωση 3+5 θωρακίζονται ανεξάρτητα με βήμα 2,54 mm, παρέχοντας εξασθένηση αλληλεπίδρασης >40 dB στα 250 kHz – κρίσιμη για την αμφίδρομη επικοινωνία DMX512 RDM. Για εφαρμογές DALI-2, η παραλλαγή 3+2 ακίδων (2 καλώδια σήματος) υποστηρίζει διευθυνσιοδότηση έως και 64 εξαρτημάτων ανά βρόχο διατηρώντας παράλληλα τη ράγα ισχύος 30Α. Πρακτικός οδηγός καλωδίωσης για προσδιοριστές:

3+5 ακίδες: Pins 1–3 = L1/L2/L3 (3-φασικές, 20A η καθεμία). Καρφίτσες 4–5 = DALI +/-; Pins 6–7 = DMX data+ / data- ; Pin 8 = DMX κοινό (αναφορά ασπίδας).

3+2 ακίδες: Pins 1–3 = L/N/PE (μονοφασικό 30A ή 3-φασικό 20A). Pins 4–5 = 0-10V dimming ή DALI.

Αυτή η υβριδική αρχιτεκτονική μειώνει την εργασία πεδίου εξαλείφοντας το 40% των ματιών τερματικών μπλοκ

FAQ

Ε1: Πώς λειτουργεί το M25 σε συνθήκες εκκίνησης -40°C (νορβηγικές παράκτιες σήραγγες);

Α: Ο θερμοπλαστικός μονωτήρας υψηλής θερμοκρασίας (UL 94 V-0) διατηρεί αντοχή σε κρούση >6 kJ/m² στους -40°C (δοκιμασμένος κατά ISO 179). Ο δακτύλιος O σιλικόνης διατηρεί σετ συμπίεσης <20% μετά από 500 κύκλους ψυχρής εκκίνησης.

Ε2: Ποια υβριδική διαμόρφωση συνιστά η Reunion για φωτισμό LED ελεγχόμενο από DALI;

Για τυπικά έργα που ελέγχονται από το DALI, συνιστούμε τη διαμόρφωση 3+2:

3 ακίδες τροφοδοσίας (20A το καθένα) για την είσοδο του προγράμματος οδήγησης LED.

2 ακίδες σήματος (10A έκαστη) για δεδομένα DALI .

Αυτό παρέχει άφθονη ισχύ για φωτιστικά υψηλής ισχύος και υποστηρίζει την επικοινωνία DALI σε διαδρομές έως και 300 μέτρα. Για έλεγχο χρώματος πολλαπλών καναλιών ή ενσωματωμένα σχόλια αισθητήρα, επιλέξτε τις παραλλαγές 3+5 ή 3+9. Όλες οι διαμορφώσεις διατηρούν την ακεραιότητα του σήματος για τα πρωτόκολλα DALI, DMX, 0-10V και RS-485.
