Πώς μπορεί ένας βιομηχανικός σύνδεσμος σειράς M12 να βελτιώσει την αξιοπιστία στα σύγχρονα συστήματα αυτοματισμού

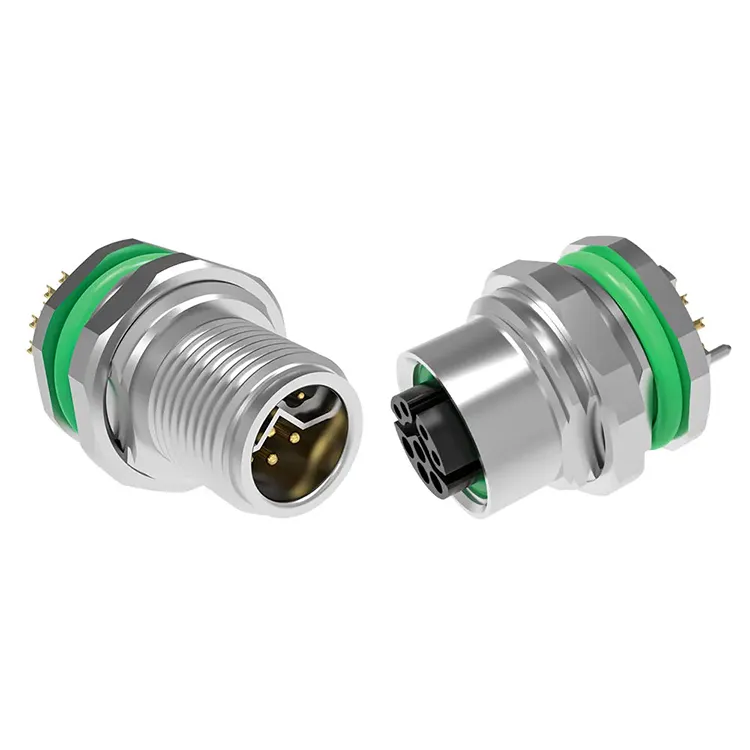

Ξανασμίξιμοπαρέχει τοΒιομηχανικός σύνδεσμος σειράς M12ως ευέλικτη λύση διασύνδεσης για εργοστασιακό αυτοματισμό, αισθητήρες, ενεργοποιητές, συστήματα fieldbus, βιομηχανικό Ethernet και διανομή ρεύματος. Με διαμορφώσεις 2–17 ακίδων, πολλαπλές επιλογές κωδικοποίησης, προστασία IP67 και επιλογές για θωράκιση και συγκροτήματα καλωδίων, η οικογένεια συνδέσμων έχει σχεδιαστεί για απαιτητικά βιομηχανικά περιβάλλοντα όπου οι σταθερές ηλεκτρικές και μηχανικές συνδέσεις είναι απαραίτητες.

Μια υποδοχή M12 είναι κάτι περισσότερο από μια συμπαγής κυκλική υποδοχή. Η τυποποιημένη διεπαφή με σπείρωμα, το σύστημα κωδικοποίησης, η περιβαλλοντική σφράγιση και οι ευρείες ηλεκτρικές διαμορφώσεις το καθιστούν σημαντική τεχνολογία σύνδεσης για σύγχρονο εξοπλισμό αυτοματισμού. Η σειρά M12 μπορεί να υποστηρίξει εφαρμογές που κυμαίνονται από αισθητήρες και συσκευές IO-Link έως PROFIBUS, DeviceNet, CANopen, βιομηχανικό Ethernet, συστήματα σερβομηχανισμού και διανομή ισχύος DC. Αυτός ο οδηγός εξηγεί τις βασικές προδιαγραφές, τις επιλογές κωδικοποίησης, τα σενάρια εφαρμογών, τους παράγοντες επιλογής και τα ζητήματα ποιότητας που πρέπει να αξιολογήσουν οι μηχανικοί και οι ομάδες αγορών όταν επιλέγουν μια βιομηχανική σύνδεση M12.

Πίνακας περιεχομένων

Γιατί ο σύνδεσμος M12 χρησιμοποιείται ευρέως στον βιομηχανικό αυτοματισμό;

Ποιες είναι οι βασικές προδιαγραφές ενός βιομηχανικού συνδετήρα M12;

Πώς διαφέρουν οι επιλογές κωδικοποίησης M12;

Πού χρησιμοποιούνται συνήθως οι βιομηχανικοί σύνδεσμοι M12;

Πώς πρέπει να επιλέξετε τη σωστή υποδοχή M12;

Ποιους παράγοντες ποιότητας πρέπει να ελέγχουν οι αγοραστές;

Συχνές ερωτήσεις σχετικά με τις βιομηχανικές συνδέσεις M12

Γιατί ο σύνδεσμος M12 χρησιμοποιείται ευρέως στον βιομηχανικό αυτοματισμό;

Ο βιομηχανικός εξοπλισμός χρειάζεται συνδέσεις που παραμένουν σταθερές παρά τους κραδασμούς, την υγρασία, τις αλλαγές θερμοκρασίας, τη σκόνη και τη συχνή συντήρηση. Η μορφή M12 ανταποκρίνεται σε αυτές τις απαιτήσεις με συμπαγή κυκλικό σχεδιασμό και μηχανισμό σύζευξης με σπείρωμα.

Για τους μηχανικούς αυτοματισμού, ένα από τα κύρια πλεονεκτήματά του είναι η ευελιξία. Διαφορετικές διαμορφώσεις κωδικοποίησης M12 έχουν σχεδιαστεί για διαφορετικές ηλεκτρικές λειτουργίες και λειτουργίες επικοινωνίας, συμβάλλοντας στην αποφυγή ασυμβίβαστων συνδέσεων. Ο σύνδεσμος μπορεί επομένως να ενσωματωθεί σε αισθητήρες, ενεργοποιητές, ερμάρια ελέγχου, συσκευές πεδίου, κινητήρες, δίκτυα Ethernet και άλλο βιομηχανικό εξοπλισμό.

Οι προδιαγραφές προϊόντος της Reunion υποδεικνύουν ότι η σειρά M12 της είναι σχεδιασμένη σύμφωνα με τα σχετικά πρότυπα DIN EN 61076-2-101/109/111 και μπορεί να επιτύχει προστασία IP67 όταν συνδυάζεται. Η γκάμα προϊόντων περιλαμβάνει επίσης θωρακισμένες και μη θωρακισμένες διαμορφώσεις, παρέχοντας επιλογές για εφαρμογές με διαφορετικές απαιτήσεις ηλεκτρομαγνητικής συμβατότητας.

Για τους βιομηχανικούς χρήστες, αυτός ο συνδυασμός τυποποιημένων διαστάσεων, επιλογών κωδικοποίησης, προστασίας του περιβάλλοντος και ευελιξίας εφαρμογής μπορεί να απλοποιήσει το σχεδιασμό και τη συντήρηση της καλωδίωσης.

Ποιες είναι οι βασικές προδιαγραφές ενός βιομηχανικού συνδετήρα M12;

Η επιλογή μιας σύνδεσης με βάση μόνο το φυσικό της μέγεθος μπορεί να οδηγήσει σε ακατάλληλη σύνδεση. Οι ηλεκτρικές ονομασίες, η κωδικοποίηση, ο αριθμός ακίδων, η θωράκιση, η προστασία του περιβάλλοντος και η μέθοδος τερματισμού θα πρέπει να λαμβάνονται υπόψη πριν από την αγορά.

Η ακριβής βαθμολογία εξαρτάται πάντα από την επιλεγμένη κωδικοποίηση και διαμόρφωση. Για παράδειγμα, οι δημοσιευμένες προδιαγραφές του κατασκευαστή απαριθμούν υψηλότερες τρέχουσες δυνατότητες για εκδόσεις S-code και L-code από ό,τι για πολλές διαμορφώσεις προσανατολισμένες στο σήμα. Επομένως, ο κωδικός σύνδεσης θα πρέπει να επιλέγεται μαζί με τις ηλεκτρικές απαιτήσεις αντί να αντιμετωπίζεται ως δευτερεύουσα λεπτομέρεια.

Πώς διαφέρουν οι επιλογές κωδικοποίησης M12;

Η κωδικοποίηση M12 είναι ένας από τους πιο σημαντικούς παράγοντες κατά την επιλογή ενός βιομηχανικού βύσματος. Διαφορετικές διατάξεις πλήκτρων προορίζονται για διαφορετικές ηλεκτρικές ή επικοινωνιακές λειτουργίες.

• Α-κωδικός:Χρησιμοποιείται συνήθως για αισθητήρες, ενεργοποιητές, συσκευές IO-Link και εφαρμογές σήματος DC. Οι διαμορφώσεις μπορούν να κυμαίνονται από 2 έως 17 ακίδες.
• Κωδικός Β:Συσχετίζεται συνήθως με PROFIBUS, DeviceNet και άλλες εφαρμογές fieldbus.
• C-code:Σχεδιασμένο για εφαρμογές εναλλασσόμενου ρεύματος και διαθέσιμο σε διαμορφώσεις πολλαπλών ακίδων.
• Κωδικός D:Χρησιμοποιείται για βιομηχανικές εφαρμογές Ethernet όπως συνδέσεις δικτύου 100 Mbps.
• Κωδικός X:Σχεδιασμένο για εφαρμογές Ethernet υψηλότερης ταχύτητας και συνήθως χρησιμοποιεί διαμόρφωση 8 ακίδων.
• S-code:Προορίζεται για εναλλασσόμενο ρεύμα υψηλότερου ρεύματος και εφαρμογές που σχετίζονται με τον σερβομηχανισμό.
• Κωδικός L:Σχεδιασμένο για διανομή ισχύος DC και απαιτήσεις υψηλότερου ρεύματος.

Το σύστημα κωδικοποίησης συμβάλλει στη μείωση της πιθανότητας σύνδεσης μη συμβατών κυκλωμάτων. Οι μηχανικοί θα πρέπει να επιβεβαιώσουν τον κωδικό σύνδεσης, τη διάταξη των ακροδεκτών, την τάση, το ρεύμα και τη διεπαφή σύνδεσης που καθορίζεται από τον κατασκευαστή του εξοπλισμού πριν οριστικοποιήσουν ένα εξάρτημα.

Πού χρησιμοποιούνται συνήθως οι βιομηχανικοί σύνδεσμοι M12;

Η συμπαγής μορφή και η προστασία του περιβάλλοντος των βυσμάτων M12 τα καθιστούν κατάλληλα για πολλά βιομηχανικά σημεία σύνδεσης.

Εργοστασιακός Αυτοματισμός

Οι υποδοχές M12 χρησιμοποιούνται συχνά για τη σύνδεση αισθητήρων εγγύτητας, φωτοηλεκτρικών αισθητήρων, ενεργοποιητών, μονάδων I/O και συσκευών ελέγχου. Η τυποποιημένη διεπαφή τους μπορεί να απλοποιήσει την καλωδίωση και τη συντήρηση του μηχανήματος.

Βιομηχανικό Ethernet

Οι διαμορφώσεις κωδικών D και X μπορούν να χρησιμοποιηθούν για συνδέσεις βιομηχανικού δικτύου. Στις αυτοματοποιημένες γραμμές παραγωγής, οι αξιόπιστες συνδέσεις Ethernet είναι σημαντικές για την επικοινωνία μεταξύ συσκευών πεδίου, ελεγκτών, διακοπτών και άλλου εξοπλισμού δικτύου.

Ρομποτική και Κινητικά Συστήματα

Ο ρομποτικός εξοπλισμός μπορεί να εκθέσει τους συνδέσμους σε κραδασμούς και επαναλαμβανόμενες κινήσεις. Ένα σύστημα σύζευξης με σπείρωμα παρέχει μια μηχανική σύνδεση σχεδιασμένη να αντιστέκεται σε τυχαία χαλάρωση υπό κανονικές συνθήκες λειτουργίας.

Εξοπλισμός εξωτερικού χώρου και καθαρισμού

Με πιστοποίηση IP67 όταν συνδυάζονται σωστά, μπορούν να χρησιμοποιηθούν κατάλληλες διαμορφώσεις M12 σε περιβάλλοντα όπου ο εξοπλισμός μπορεί να συναντήσει νερό, σκόνη ή διαδικασίες ρουτίνας καθαρισμού. Η σωστή εγκατάσταση και η σφράγιση παραμένουν απαραίτητες για την επίτευξη του καθορισμένου επιπέδου προστασίας.

Διανομή Ισχύος

Οι επιλογές S-code και L-code επεκτείνουν την πλατφόρμα M12 πέρα ​​από τα σήματα χαμηλής κατανάλωσης. Ανάλογα με την επιλεγμένη διαμόρφωση, η σειρά μπορεί να υποστηρίξει συνδέσεις εναλλασσόμενου ρεύματος ή συνεχούς ρεύματος υψηλότερου ρεύματος για βιομηχανικό εξοπλισμό.

Πώς πρέπει να επιλέξετε τη σωστή υποδοχή M12;

Μια συστηματική διαδικασία επιλογής μπορεί να βοηθήσει στην αποφυγή προβλημάτων συμβατότητας και περιττών δαπανών αντικατάστασης. Πριν υποβάλετε μια παραγγελία, αξιολογήστε τους παρακάτω παράγοντες:

1. Προσδιορίστε την εφαρμογή:Προσδιορίστε εάν η σύνδεση προορίζεται για αισθητήρες, επικοινωνία δεδομένων, ισχύ, κινητήρες ή μικτές λειτουργίες.
2. Επιβεβαιώστε την κωδικοποίηση:Επιλέξτε A, B, C, D, X, S, L ή άλλη κατάλληλη διαμόρφωση με βάση τη διεπαφή του εξοπλισμού.
3. Απαιτήσεις καρφίτσας ελέγχου:Βεβαιωθείτε ότι ο αριθμός των επαφών είναι επαρκής για όλα τα απαιτούμενα κυκλώματα ισχύος και σήματος.
4. Επαλήθευση ηλεκτρικών χαρακτηρισμών:Συγκρίνετε τις τιμές τάσης και ρεύματος του βύσματος με τις πραγματικές απαιτήσεις συστήματος.
5. Αξιολογήστε τις περιβαλλοντικές συνθήκες:Λάβετε υπόψη το νερό, τη σκόνη, τις χημικές ουσίες, τους κραδασμούς, τη θερμοκρασία και την εξωτερική έκθεση.
6. Προσδιορίστε τις απαιτήσεις θωράκισης:Μπορούν να εξεταστούν θωρακισμένες εκδόσεις όπου οι ηλεκτρομαγνητικές παρεμβολές μπορεί να επηρεάσουν την ακεραιότητα του σήματος.
7. Επιλέξτε τον τερματισμό:Ανάλογα με τη δομή του εξοπλισμού, οι επιλογές μπορεί να περιλαμβάνουν απολήξεις συγκόλλησης, εμβάπτισης, πτύχωσης ή ιπτάμενου αγωγού.
8. Επιβεβαιώστε τις απαιτήσεις καλωδίου:Το υλικό του καλωδίου, το μήκος, η ευελιξία, η ακτίνα κάμψης και ο προσανατολισμός του συνδετήρα πρέπει να ταιριάζουν με το περιβάλλον εγκατάστασης.

Για έργα που περιλαμβάνουν πολλούς τύπους υποδοχών, είναι επίσης χρήσιμο να προετοιμάσετε ένα χρονοδιάγραμμα σύνδεσης που να δείχνει τη συσκευή, τον κωδικό σύνδεσης, τον αριθμό ακίδων, την ηλεκτρική λειτουργία, την προδιαγραφή καλωδίου και τη διεπαφή σύνδεσης. Αυτό παρέχει μια πρακτική αναφορά για τις ομάδες προμηθειών και παραγωγής.

Ποιους παράγοντες ποιότητας πρέπει να ελέγχουν οι αγοραστές;

Η ποιότητα του βιομηχανικού συνδέσμου συνδέεται στενά με τη μακροπρόθεσμη σταθερότητα σύνδεσης. Ένα προϊόν μπορεί να μοιάζει εξωτερικά, ενώ έχει σημαντικές διαφορές στα υλικά επαφής, την επιμετάλλωση, τη στεγανοποίηση, τη συνοχή της συναρμολόγησης και την ηλεκτρική επιθεώρηση.

Η Reunion δηλώνει ότι η σειρά M12 της χρησιμοποιεί ορειχάλκινες επαφές με επιχρυσωμένη επένδυση, μονωτές PA66 και δηλωμένη αντίσταση επαφής όχι μεγαλύτερη από 3 mΩ. Ο κατασκευαστής περιγράφει επίσης 100% ηλεκτρικές δοκιμές για κάθε μονάδα και επαλήθευση βύθισης IP67 σε επίπεδο παρτίδας. Οι δημοσιευμένες πληροφορίες ποιότητας απαριθμούν περαιτέρω τα ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 και τη συμμόρφωση RoHS στο πλαίσιο ποιότητας και συμμόρφωσης.

Για τις ομάδες προμηθειών, τα ακόλουθα σημεία ελέγχου ποιότητας είναι ιδιαίτερα χρήσιμα:

• Προδιαγραφές υλικού και επιμετάλλωσης
• Αντοχή επαφής και απόδοση μόνωσης
• Επαλήθευση προστασίας IP
• Απαιτήσεις μηχανικού κύκλου ζευγαρώματος
• Επιδόσεις θωράκισης όπου ισχύει
• Διαδικασίες ηλεκτρικών δοκιμών
• Τεκμηρίωση ιχνηλασιμότητας και επιθεώρησης παρτίδων
• Συνοχή συναρμολόγησης και τερματισμού καλωδίων

Αυτοί οι παράγοντες παρέχουν μια πληρέστερη βάση για την αξιολόγηση ενός βιομηχανικού συνδετήρα από την τιμή μονάδας μόνο. Για έργα OEM και όγκου, η τεχνική υποστήριξη, η δυνατότητα προσαρμογής, η ιχνηλασιμότητα της παραγωγής και η συνέπεια παράδοσης μπορούν επίσης να επηρεάσουν τη συνολική αξία της προμήθειας.

Συχνές ερωτήσεις σχετικά με τις βιομηχανικές συνδέσεις M12

Τι είναι ένας βιομηχανικός σύνδεσμος σειράς M12;

Ένας βιομηχανικός σύνδεσμος σειράς M12 είναι ένας συμπαγής κυκλικός σύνδεσμος με ονομαστική διασύνδεση με σπείρωμα 12 mm. Χρησιμοποιείται ευρέως για βιομηχανικούς αισθητήρες, ενεργοποιητές, εξοπλισμό αυτοματισμού, δίκτυα επικοινωνίας και συνδέσεις ισχύος. Οι διαφορετικές διαμορφώσεις κωδικοποίησης και ακίδων επιτρέπουν στην ίδια γενική πλατφόρμα σύνδεσης να εξυπηρετεί διαφορετικές εφαρμογές.

Είναι αδιάβροχο το βύσμα M12;

Οι κατάλληλες διαμορφώσεις M12 μπορούν να επιτύχουν προστασία IP67 όταν συνδυάζονται σωστά. Αυτό σημαίνει ότι το καθορισμένο προϊόν μπορεί να παρέχει προστασία από την είσοδο σκόνης και την προσωρινή βύθιση στο νερό υπό καθορισμένες συνθήκες δοκιμής. Η πραγματική απόδοση εξαρτάται από το σωστό ζευγάρωμα, τα εξαρτήματα σφράγισης, την εγκατάσταση και τη διαμόρφωση του προϊόντος.

Ποια είναι η διαφορά μεταξύ των βυσμάτων σύνδεσης A-code και D-code M12;

Οι υποδοχές M12 με κωδικό Α χρησιμοποιούνται συνήθως για αισθητήρες, ενεργοποιητές, IO-Link και εφαρμογές γενικού σήματος ή DC, ενώ οι εκδόσεις με κωδικό D έχουν σχεδιαστεί κυρίως για βιομηχανικές εφαρμογές Ethernet. Η κωδικοποίηση αποτρέπει τον λάθος τύπο σύνδεσης να συνδυαστεί κατά λάθος.

Μπορούν οι υποδοχές M12 να μεταφέρουν ρεύμα και δεδομένα;

Ναι, ανάλογα με τη διαμόρφωση. Ορισμένες ρυθμίσεις κωδικού Α μπορούν να συνδυάζουν λειτουργίες ισχύος και σήματος, ενώ οι εφαρμογές που απαιτούν υψηλότερη ισχύ και ξεχωριστή επικοινωνία δεδομένων μπορούν να χρησιμοποιούν διαφορετικούς κωδικούς M12 για τα αντίστοιχα κυκλώματα τους.

Πώς μπορώ να επιλέξω τη σωστή υποδοχή M12 για το μηχάνημά μου;

Ξεκινήστε με τη διεπαφή της συσκευής και προσδιορίστε την απαιτούμενη κωδικοποίηση, αριθμό ακίδων, τάση, ρεύμα, πρωτόκολλο επικοινωνίας, θωράκιση, βαθμολόγηση προστασίας, τύπο καλωδίου και μέθοδο τερματισμού. Εάν ο σύνδεσμος είναι ανταλλακτικό, συνιστάται επίσης να ταιριάζει με τον αρχικό αριθμό εξαρτήματος ή το σχέδιο του εξοπλισμού.

Σύναψη

Ο βιομηχανικός σύνδεσμος της σειράς M12 παρέχει μια τυποποιημένη και προσαρμόσιμη λύση σύνδεσης για σύγχρονα συστήματα αυτοματισμού. Η γκάμα επιλογών κωδικοποίησης, οι διαμορφώσεις ακίδων, οι ηλεκτρικές διαβαθμίσεις, οι επιλογές θωράκισης και η προστασία IP67 του επιτρέπουν να υποστηρίζει τα πάντα, από αισθητήρες και συσκευές IO-Link μέχρι βιομηχανικό Ethernet και εφαρμογές ισχύος υψηλότερου ρεύματος. Για τους OEM, τους ολοκληρωτές συστημάτων και τους κατασκευαστές βιομηχανικού εξοπλισμού, η επιλογή του βύσματος σύμφωνα με τις πλήρεις ηλεκτρικές και περιβαλλοντικές προδιαγραφές είναι απαραίτητη για αξιόπιστη απόδοση πεδίου. Εάν χρειάζεστε βοήθεια για την επιλογή κατάλληλης διαμόρφωσης, προσαρμοσμένης διάταξης καλωδίου ή λύσης όγκου για την εφαρμογή σας,επικοινωνήστε μαζί μαςγια να συζητήσετε τις απαιτήσεις σας με την ομάδα μηχανικών και παραγωγής της Reunion.
