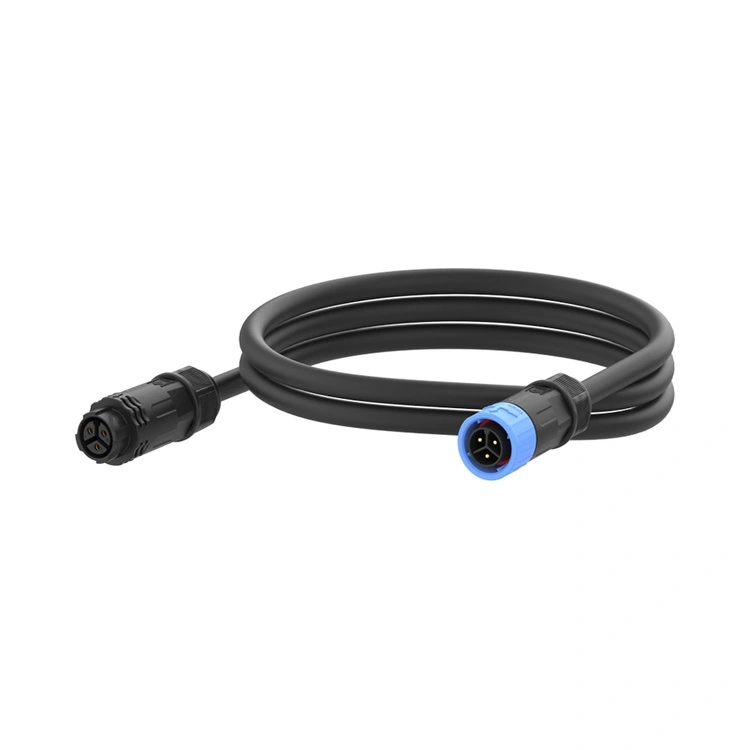

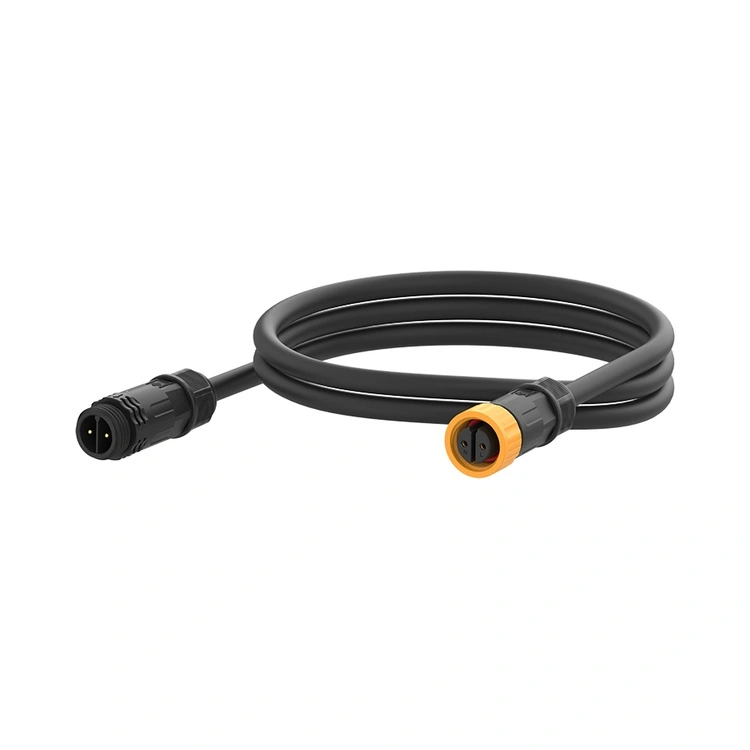

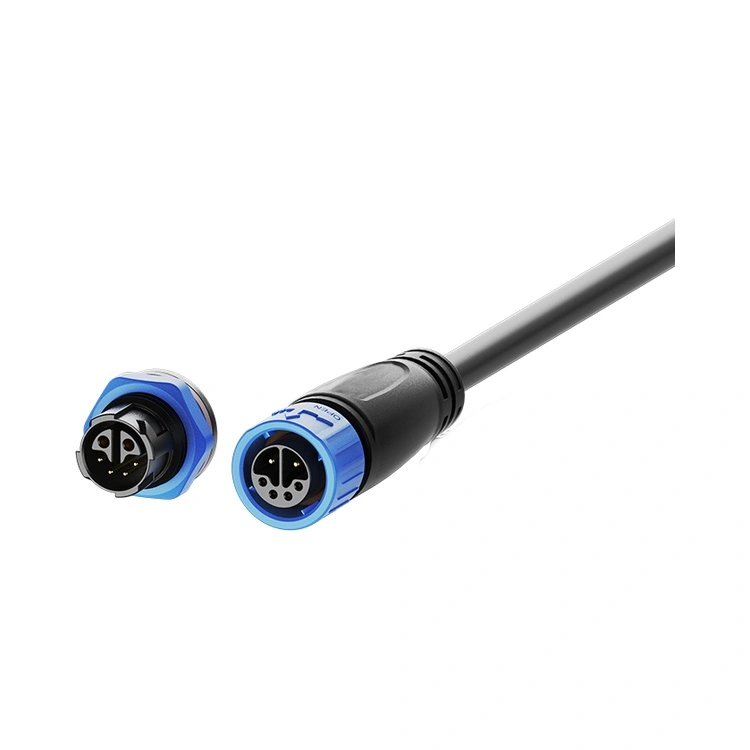

Ο αδιάβροχος σύνδεσμος της σειράς M16 είναι η βιομηχανική διασύνδεση μεσαίας κατηγορίας της Reunion, σχεδιασμένη να γεφυρώνει το χάσμα μεταξύ των συμπαγών βυσμάτων M12 και των μεγαλύτερων υποδοχών ισχύος M20/M25. Πιστοποιημένος σύμφωνα με τα πρότυπα σφράγισης IP67/IP68, αυτός ο κυκλικός σύνδεσμος με σπείρωμα συνδυάζει μια στιβαρή διασύνδεση 16 mm με προστασία περιβάλλοντος κατάλληλη για περιβάλλοντα πλύσης, εξωτερικές εγκαταστάσεις και βιομηχανικό εξοπλισμό με μέτριες απαιτήσεις ισχύος.

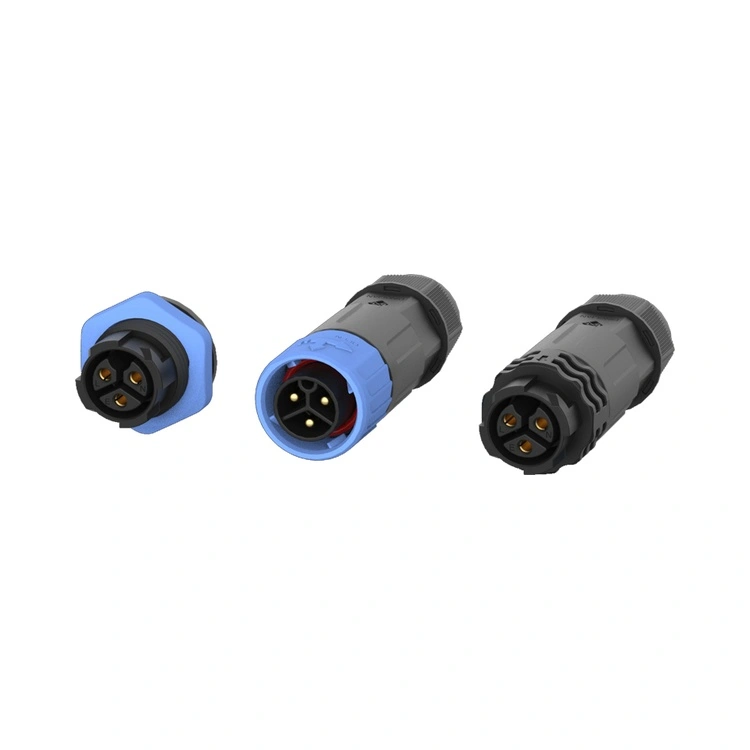

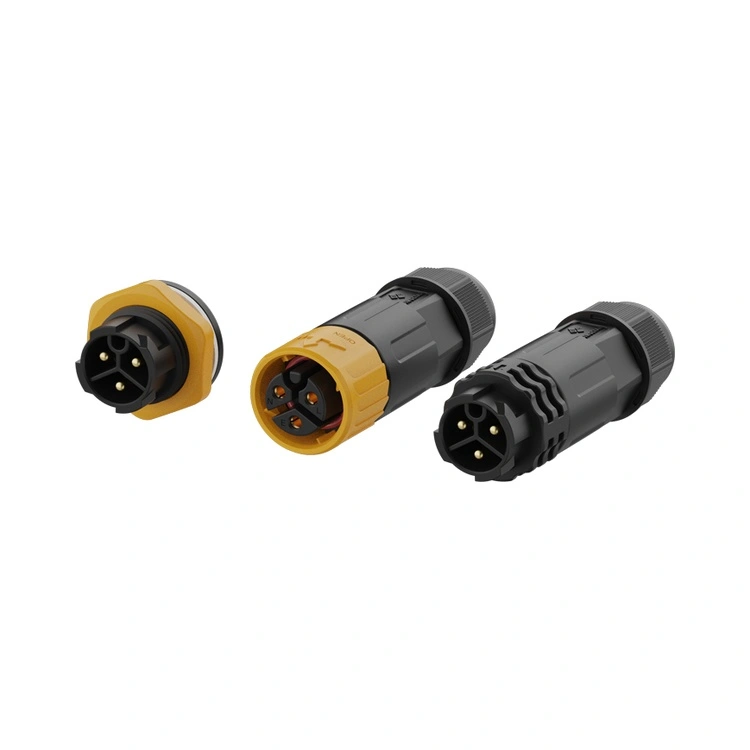

Οι επαφές κατασκευάζονται από ορείχαλκο με επιλεκτική επίστρωση χρυσού, διατηρώντας χαμηλή και σταθερή αντίσταση επαφής σε εκατοντάδες κύκλους ζευγαρώματος. Η Reunion κατασκευάζει τη σειρά M16 μέσω μιας καθετοποιημένης διαδικασίας—από μηχανική κατεργασία ακριβείας έως αυτοματοποιημένη συναρμολόγηση και 100% ηλεκτρικές δοκιμές. Διαθέσιμη σε εκδόσεις με βάση πάνελ και βάση καλωδίου, με απολήξεις συγκόλλησης ή PCB, η σειρά M16 προσαρμόζεται σε διάφορα σχέδια εξοπλισμού. Για μηχανικούς που απαιτούν βύσμα που προσφέρει μεγαλύτερη χωρητικότητα ρεύματος από το M12, αλλά σε συμπαγή μορφή, αυτός ο σύνδεσμος παρέχει μια αξιόπιστη, σφραγισμένη λύση διασύνδεσης.
| Χαρακτηριστικό | Οφελος |
| IP67/IP68 Περιβαλλοντική Σφράγιση | Αντέχει στη σκόνη, την προσωρινή βύθιση και την εκτεταμένη βύθιση—αξιόπιστο για πλύσιμο, υπαίθριες και θαλάσσιες εγκαταστάσεις. |
| Διαμορφώσεις 2 έως 8 ακίδων | Υποστηρίζει απλές συνδέσεις ισχύος, εφαρμογές πολλαπλών σημάτων και υβριδικών σημάτων ισχύος. |
| Επιλογή Hybrid 2+4 Pin | Συνδυάζει ισχύ (2 ακίδες, 10Α) και σήμα (4 ακίδες, 3Α) σε μία μόνο υποδοχή—μειώνει τον αριθμό των καλωδίων και τον χώρο του πίνακα. |
| Τρέχουσες βαθμολογίες έως 15Α | Χειρίζεται μέτρια φορτία ισχύος—κατάλληλο για κινητήρες, ενεργοποιητές και φωτισμό LED. |
| Μηχανισμός κλειδώματος με σπείρωμα | Ανθεκτικό σε κραδασμούς ζευγάρωμα - αποτρέπει τη χαλάρωση από την κίνηση των μηχανών και τη θερμική ανακύκλωση. |
| Επαφές από επίχρυσο ορείχαλκο | Χαμηλή αντίσταση επαφής (≤3mΩ) και αντιδιαβρωτική προστασία—διατηρεί την απόδοση σε υγρά περιβάλλοντα. |
| Περίβλημα PA66 υψηλής θερμοκρασίας | Λειτουργία -40°C έως +105°C—καλύπτει ακραίες βιομηχανικές και εξωτερικές θερμοκρασίες. |
| Παράμετρος | 2 ακίδων | 3-pin | 4-pin | 5-pin | 6 ακίδων | 7-pin | 8 ακίδων | 2+4 καρφίτσες |
| Εκτίμηση τάσης | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Τρέχουσα βαθμολογία | 15Α | 15Α | 10Α | 10Α | 5Α | 5Α | 5Α | 10Α+3Α |
| Τμήμα συρμάτων | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Θερμοκρασία λειτουργίας: -40°C ~ +105°C
Βαθμολογία προστασίας: IP67 / IP68 (συνδυασμένο)
Υλικό περιβλήματος: Θερμοπλαστικό υψηλής θερμοκρασίας
Υλικό επαφής: Επιχρυσωμένο κράμα χαλκού
Αντίσταση επαφής: ≤3mΩ
Κύκλοι ζευγαρώματος: ≥500
Αξιολόγηση ευφλεκτότητας: UL 94 V-0
Όλα τα υλικά είναι συμβατά με RoHS
| Αποψη | Reunion Σειρά M16 | Premium Ευρωπαϊκές μάρκες M16 | Χαμηλού κόστους χωρίς επωνυμία M16 |
| Τιμή | Τιμολόγηση φιλική προς τον όγκο | 3-4× υψηλότερα | Φθηνότερο εκ των προτέρων |
| Βαθμολογία σφράγισης | IP67/IP68 – στάνταρ | IP67 τυπικό | Μη επαληθευμένες αξιώσεις |
| Τρέχουσα βαθμολογία | Έως 15Α | Μέχρι 15Α τυπικό | Μεταβλητός |
| Επιλογές καρφιτσώματος | 2~8 ακίδες συν υβριδικό 2+4 ακίδες | Περιορισμένη εμβέλεια | Ελλιπής επιλογή |
| 100% Ηλεκτρολογικές Δοκιμές | Κάθε μονάδα | Με βάση το δείγμα | Τυχαίο ή κανένα |
| Ιχνηλασιμότητα | ERP ανιχνεύσιμο από ρητίνη σε τελικό σύνδεσμο | Ναί | Κανένας |
| Χρόνος ανοχής | 10-17 ημέρες | 4-8 εβδομάδες | Απρόβλεπτος |
| Προσαρμογή MOQ | Χαμηλό (100 τεμάχια) | Υψηλό (500+) | Δεν προσφέρεται |
| Τεχνική Υποστήριξη | 24ωρη απάντηση από ομάδα μηχανικών 10 ατόμων | Καλό αλλά πιο αργό | Περιωρισμένος |
| Πιστοποιήσεις ISO | 9001, 14001, 13485 | Συνήθως 9001 | Τυπικά κανένα |
| Πιστοποίηση | Εκταση |
| ISO 9001:2015 | Διαχείριση ποιότητας—σχεδιασμός, παραγωγή και εξυπηρέτηση μετά την πώληση. |
| ISO 14001:2015 | Περιβαλλοντική διαχείριση — επαληθευμένες πρακτικές μείωσης των απορριμμάτων και βιώσιμες πρακτικές. |
| ISO 13485:2016 | Διαχείριση ποιότητας ιατρικών συσκευών—ισχύει για το M16 που χρησιμοποιείται σε διαγνωστικό εξοπλισμό ή εξοπλισμό παρακολούθησης. |
| UL Αναγνωρισμένο | Πιστοποίηση ασφάλειας σε επίπεδο εξαρτημάτων για αγορές της Βόρειας Αμερικής. |
| RoHS | Περιορισμός επικίνδυνων ουσιών-συμμόρφωση με την Οδηγία της Ε.Ε. |
Η γραμμή παραγωγής M16 της Reunion λειτουργεί υπό αυστηρούς ελέγχους διαδικασίας. Η σφράγιση IP67/IP68 επαληθεύεται σε κάθε παρτίδα παραγωγής μέσω πραγματικών δοκιμών εμβάπτισης. Τα αρχεία δοκιμών, τα πιστοποιητικά υλικού και οι αναφορές επιθεώρησης διατηρούνται για κάθε παρτίδα, υποστηρίζοντας τους ποιοτικούς ελέγχους και τις απαιτήσεις τεκμηρίωσης πελατών.
Η υβριδική διαμόρφωση 2+4 συνδυάζει δύο επαφές ισχύος (ονομαστική 10A, 250V) και τέσσερις επαφές σήματος (ονομαστική 3A, 50V) σε ένα μόνο περίβλημα υποδοχής. Αυτός ο σχεδιασμός προσφέρει σημαντικά πλεονεκτήματα:
Μειώνει τον αριθμό καλωδίων – Αντί να τρέχουν ξεχωριστά καλώδια τροφοδοσίας και σήματος, ένα καλώδιο μεταφέρει και τα δύο.
Εξοικονομεί χώρο στον πίνακα – Μία αποκοπή πλαισίου αντικαθιστά δύο.
Απλοποιεί την εγκατάσταση – Ένας σύνδεσμος για σύζευξη αντί για δύο.
Τυπικές εφαρμογές περιλαμβάνουν κινητήρες (τροφοδοσία + ανάδραση κωδικοποιητή), φωτιστικά LED (ισχύς + έλεγχος DALI) και βιομηχανικούς αισθητήρες που απαιτούν ισχύ και δεδομένα. Εάν η συσκευή σας απαιτεί >4Α για ρεύμα και μεταφέρει επίσης σήματα χαμηλής τάσης, το υβριδικό 2+4 είναι συχνά η πιο αποτελεσματική λύση.
Και οι δύο αξιολογήσεις είναι διαθέσιμες στον ίδιο σχεδιασμό σύνδεσης, αλλά η πρακτική διαφορά είναι:
IP67 – Προστατεύεται από προσωρινή βύθιση (1 m για 30 λεπτά). Κατάλληλο για τις περισσότερες εφαρμογές εξωτερικού χώρου και πλυσίματος.
IP68 – Προστατεύεται από συνεχή βύθιση (βάθος και διάρκεια που καθορίζονται από τον πελάτη). Κατάλληλο για θαλάσσιες, βυθισμένους αισθητήρες και εγκαταστάσεις επιρρεπείς σε πλημμύρες.
Το τυπικό M16 της Reunion έχει βαθμολογία IP67. Για το IP68, χρησιμοποιούμε ενισχυμένα υλικά O-ring και προαιρετική υπερχύτευση. Καθορίστε το αναμενόμενο βάθος και τη διάρκεια βύθισής σας (π.χ. "IP68, 2m για 24 ώρες") και η ομάδα μηχανικών μας θα επιβεβαιώσει την καταλληλότητα.
Για την επίτευξη και τη διατήρηση της σφράγισης IP67, η Reunion συνιστά:
Ροπή ζευγαρώματος – Σφίξτε με το χέρι το παξιμάδι ζεύξης μέχρι ο δακτύλιος Ο να έρθει σε επαφή με την επιφάνεια του πλαισίου και, στη συνέχεια, εφαρμόστε πρόσθετη ροπή 0,6-0,8 Nm χρησιμοποιώντας ένα δυναμόκλειδο. Μην υπερβαίνετε τα 1,0 Nm.
Επιθεώρηση δακτυλίου Ο – Αντικαταστήστε τον δακτύλιο Ο αν είναι ορατή παραμόρφωση, ρωγμές ή σκλήρυνση.
Πρόγραμμα αντικατάστασης – Ετήσιο για καθημερινές εφαρμογές πλύσης. κάθε 2-3 χρόνια για τυπικά βιομηχανικά περιβάλλοντα.
Ακτίνα κάμψης καλωδίου – Διατηρήστε ελάχιστη διάμετρο καλωδίου 5× στην είσοδο του συνδετήρα.
Προσανατολισμός – Για εφαρμογές εξωτερικού χώρου/πλυσίματος, προσανατολίστε την έξοδο του καλωδίου προς τα κάτω.
