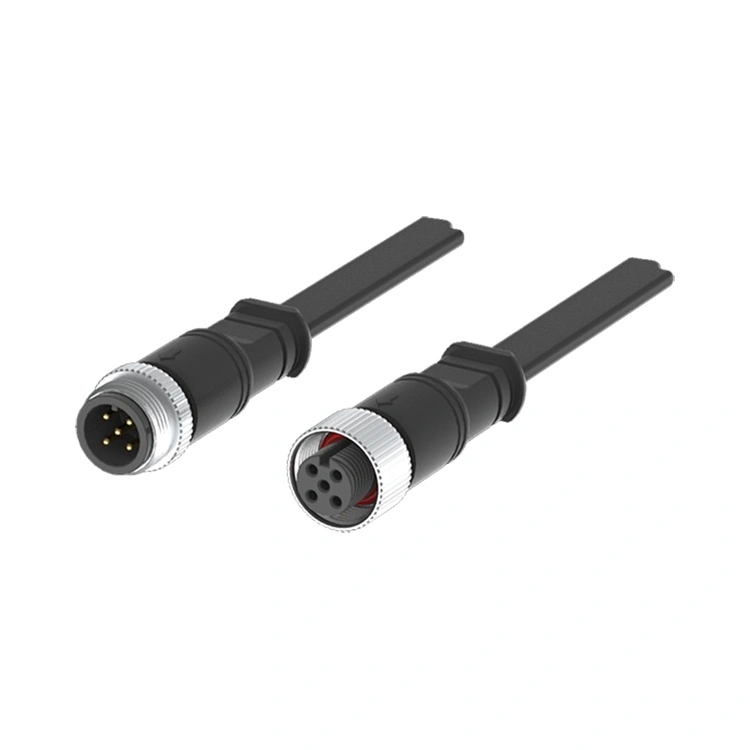

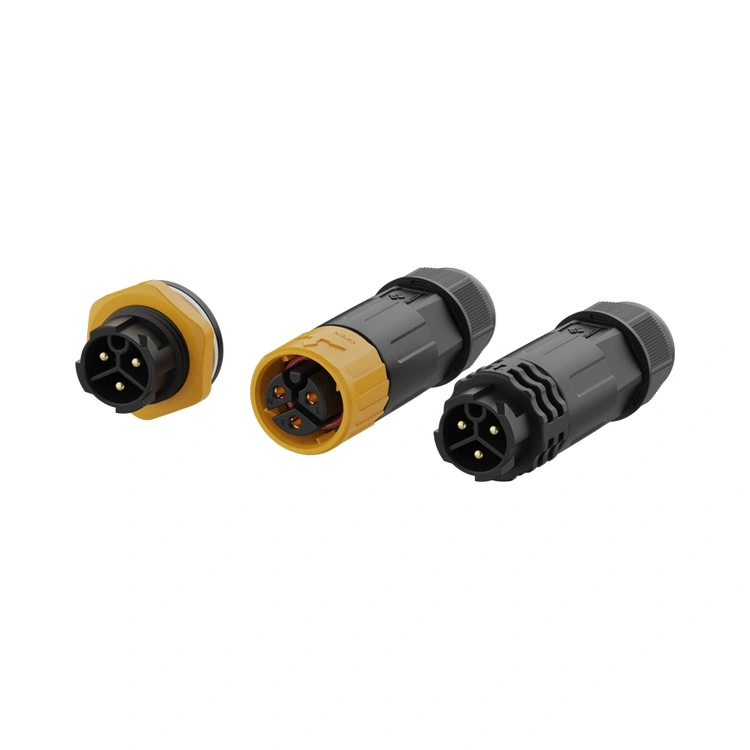

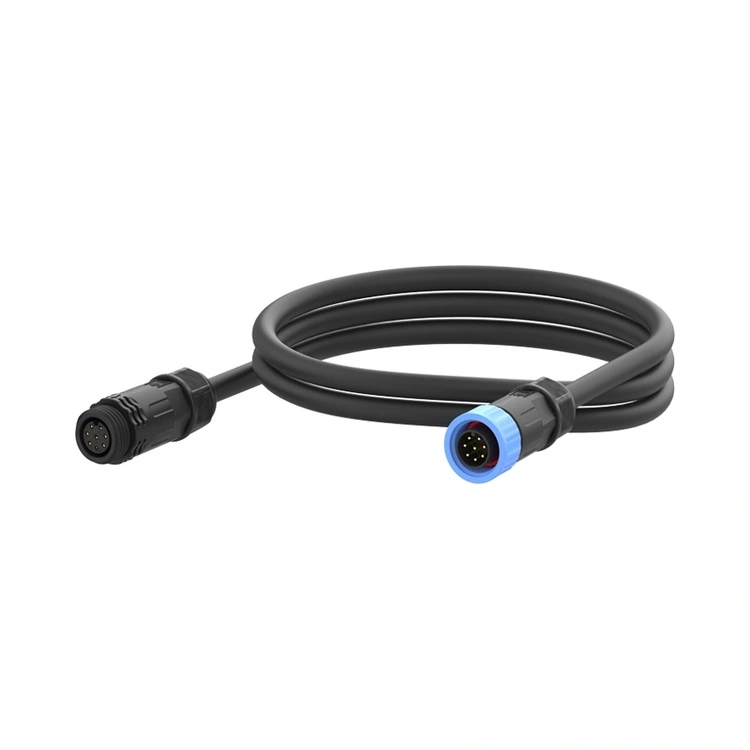

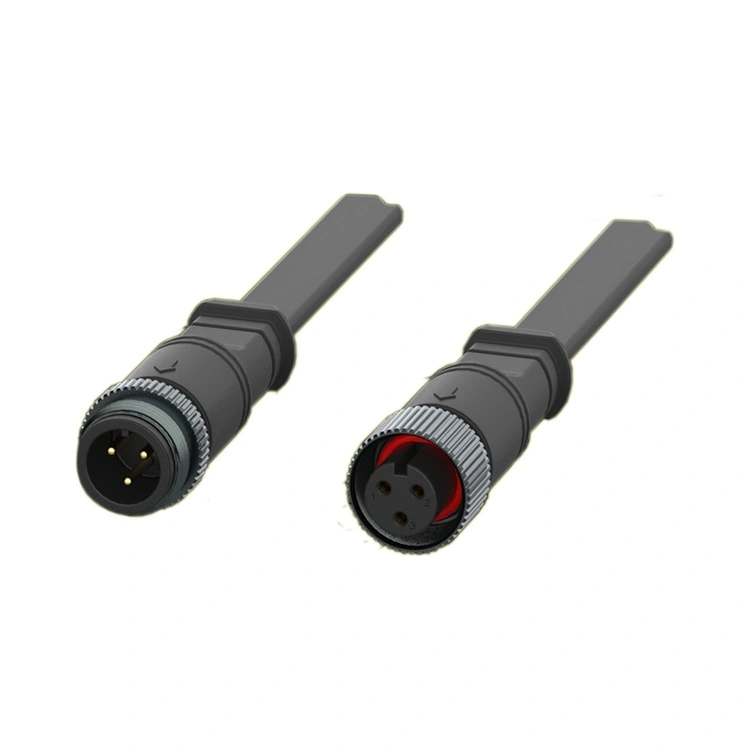

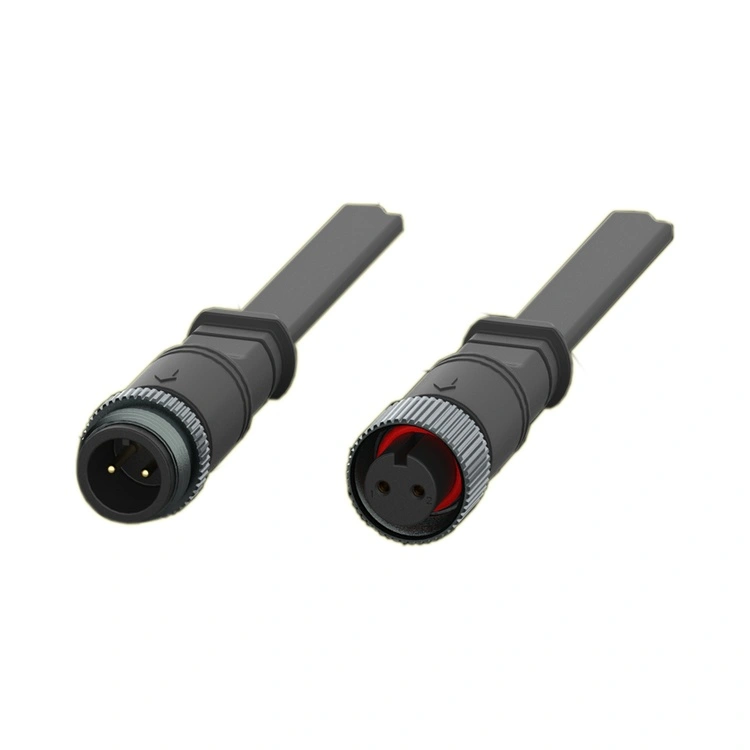

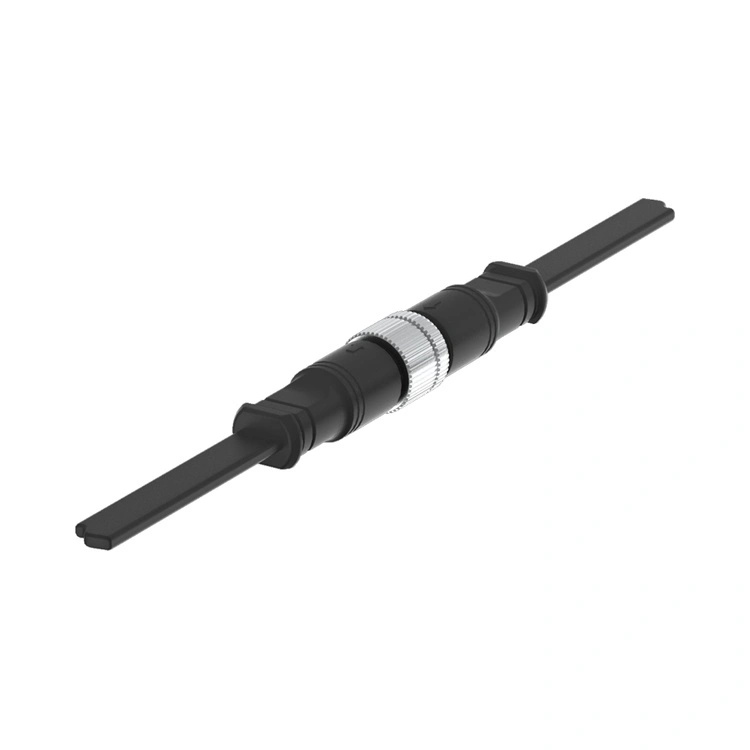

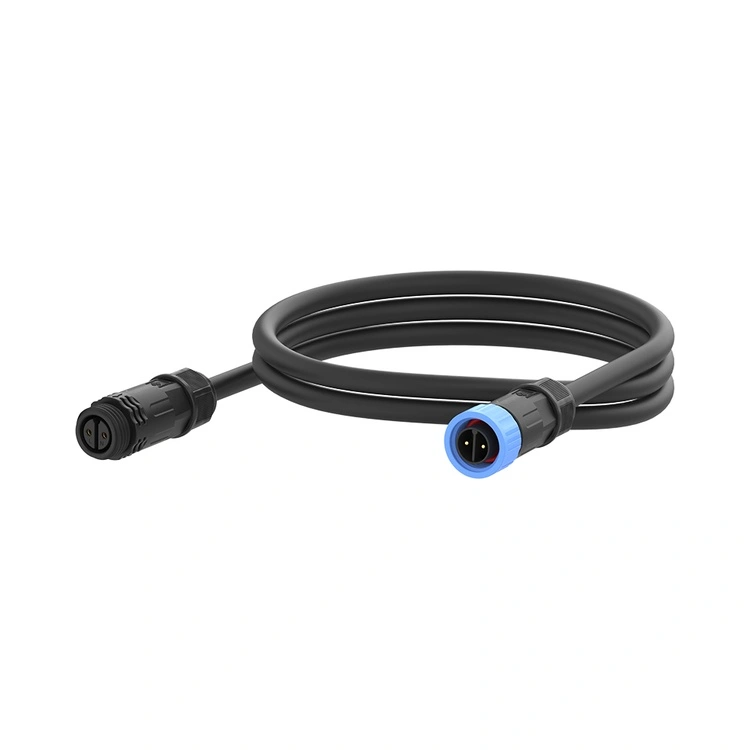

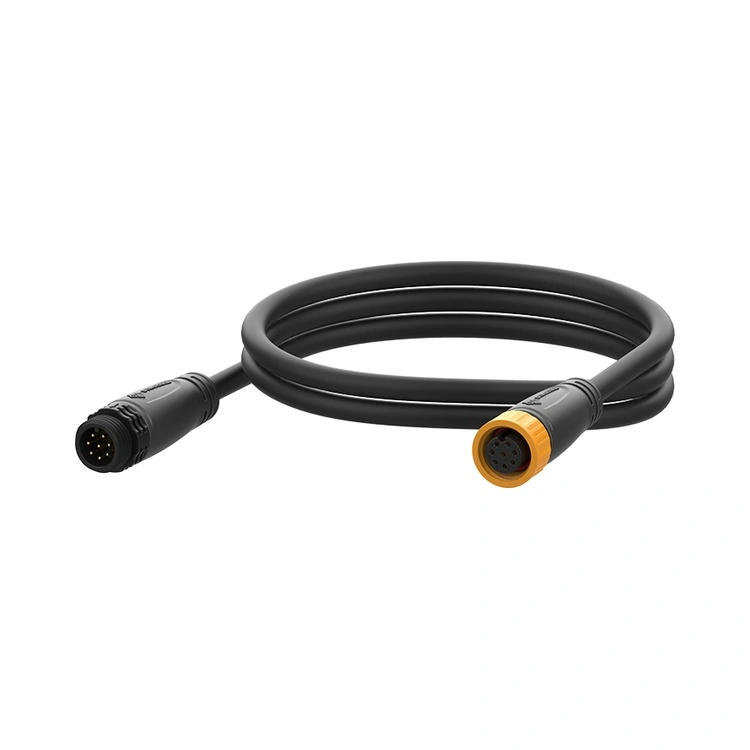

Ο σύνδεσμος φωτός LED της σειράς M16 είναι η εξειδικευμένη διασύνδεση της Reunion για έξυπνα συστήματα φωτισμού LED—από φώτα δρόμου με έλεγχο μείωσης της έντασης έως αρχιτεκτονικό φωτισμό με δυνατότητες αλλαγής χρώματος. Αυτός ο κυκλικός σύνδεσμος με σπείρωμα συνδυάζει μια στιβαρή διασύνδεση 16 mm με στεγανοποίηση IP67/IP68, καθιστώντας τον κατάλληλο για εξωτερικές εγκαταστάσεις όπου τόσο η ισχύς όσο και η ακεραιότητα του σήματος είναι απαραίτητα.
Διατίθεται σε διαμορφώσεις 2 έως 8 ακίδων, συμπεριλαμβανομένης της βασικής υβριδικής έκδοσης 2+4 ακίδων (2 ακροδέκτες ισχύος + 4 ακροδέκτες σήματος), η σειρά M16 υποστηρίζει σήματα παροχής ισχύος υψηλού ρεύματος (έως 15A) και σήματα ελέγχου χαμηλής τάσης (DALI, DMX, 0-10V dimming ή RS45 ή μονής σύνδεσης).
Το περίβλημα είναι κατασκευασμένο από θερμοπλαστικό υψηλής θερμοκρασίας με εξαιρετική αντοχή στις καιρικές συνθήκες, ενώ οι επαφές είναι κατεργασμένες από ορείχαλκο με επιλεκτική επίστρωση χρυσού για να εξασφαλίζεται χαμηλή και σταθερή αντίσταση επαφής. Η Reunion κατασκευάζει τη σειρά M16 μέσω μιας καθετοποιημένης διαδικασίας—από μηχανική κατεργασία ακριβείας και χύτευση με έγχυση έως αυτοματοποιημένη συναρμολόγηση και 100% ηλεκτρικές δοκιμές.
Διατίθεται σε εκδόσεις με βάση πάνελ και βάση καλωδίου με απολήξεις συγκόλλησης ή PCB, η σειρά M16 προσαρμόζεται σε διάφορα σχέδια φωτιστικών. Για μηχανικούς που σχεδιάζουν συνδεδεμένα συστήματα φωτισμού για έξυπνες πόλεις, σήραγγες ή αθλητικά γήπεδα, αυτός ο σύνδεσμος παρέχει μια αξιόπιστη, σφραγισμένη από τις καιρικές συνθήκες διασύνδεση που μειώνει τον αριθμό των καλωδίων και απλοποιεί την εγκατάσταση.
| Χαρακτηριστικό | Οφελος |
| IP67/IP68 Περιβαλλοντική Σφράγιση | Αντέχει στη σκόνη, τη βροχή και την προσωρινή βύθιση—αξιόπιστο για εξωτερικά φώτα δρόμου, φωτισμό τούνελ και αθλητικά στάδια. |
| Διαμόρφωση Hybrid 2+4 Pin | Συνδυάζει 2 ακροδέκτες τροφοδοσίας (10A) και 4 ακροδέκτες σήματος (3Α) σε μία υποδοχή—μειώνει τον αριθμό των καλωδίων και απλοποιεί την καλωδίωση του φωτιστικού. |
| Βαθμολογίες ισχύος έως 15Α | Χειρίζεται φορτία LED υψηλής ισχύος—κατάλληλο για φώτα δρόμου, προβολείς και φωτισμό γηπέδου. |
| Σχεδιασμός φιλικός προς το σήμα | Οι ξεχωριστές επαφές ισχύος και σήματος αποτρέπουν παρεμβολές |
| Μηχανισμός κλειδώματος με σπείρωμα | Ανθεκτικό σε κραδασμούς ζευγάρωμα—αποτρέπει τη χαλάρωση από τον άνεμο, τους κραδασμούς της κυκλοφορίας και τη θερμική ανακύκλωση. |
| Επαφές από επίχρυσο ορείχαλκο | Χαμηλή αντίσταση επαφής (≤3mΩ) και αντιδιαβρωτική προστασία—διατηρεί σταθερή απόδοση σήματος οδηγού και ελέγχου LED. |
| -40°C έως +105°C Λειτουργία | Το ευρύ φάσμα θερμοκρασιών καλύπτει ακραίες εξωτερικές συνθήκες—από τους χειμώνες της Αρκτικής έως τα καλοκαίρια της ερήμου. |
| Επιλογές πολλαπλών ακίδων (2-8 καρφίτσες) | Υποστηρίζει απλά φωτιστικά μόνο με ρεύμα και σύνθετα φωτιστικά πολλαπλών καναλιών που αλλάζουν χρώμα. |
| Παράμετρος | 2 ακίδων | 3-pin | 4-pin | 5-pin | 6 ακίδων | 7-pin | 8 ακίδων | 2+4 καρφίτσες |
| Εκτίμηση τάσης | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Τρέχουσα βαθμολογία | 15Α | 15Α | 10Α | 10Α | 5Α | 5Α | 5Α | 10Α+3Α |
| Τμήμα συρμάτων | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Θερμοκρασία λειτουργίας:-40°C ~ +105°C
Αξιολόγηση προστασίας:IP67 / IP68 (συνδυασμένο)
Υλικό στέγασης:Θερμοπλαστικό υψηλής θερμοκρασίας
Υλικό επικοινωνίας:Επιχρυσωμένο κράμα χαλκού
Αντίσταση επαφής:≤3mΩ
Κύκλοι ζευγαρώματος:≥500
Αξιολόγηση ευφλεκτότητας:UL 94 V-0
Όλα τα υλικά είναι συμβατά με RoHS
Έξυπνος φωτισμός δρόμου– Κεντρικά συστήματα dimming και παρακολούθησης με έλεγχο DALI ή 0-10V.
Φωτισμός σήραγγας– Φωτιστικά υψηλής ισχύος με μείωση φωτισμού και αναφορά σφαλμάτων.
Αρχιτεκτονικός & Φωτισμός Προσόψεων– Συστήματα RGB και ρυθμιζόμενα λευκά που απαιτούν έλεγχο DMX.
Γήπεδο & Αθλητικός Φωτισμός– Προβολείς υψηλής ισχύος με επιτόπιο φωτισμό και έλεγχο.
Βιομηχανικός φωτισμός High-Bay– Φωτισμός αποθήκης και εργοστασίου με ανίχνευση κίνησης και συγκομιδή φωτός ημέρας.
Θαλάσσιος & Υπεράκτιος Φωτισμός– Ανθεκτικά στη διάβρωση εξαρτήματα για πλοία και υπεράκτιες πλατφόρμες.
Φωτισμός με ηλιακή ενέργεια– Συστήματα εκτός δικτύου με διαχείριση μπαταρίας και μείωση φωτισμού.
Η Αρχή χερσαίων μεταφορών της Σιγκαπούρης αναβάθμισε 25.000 φώτα δρόμου σε έξυπνα φωτιστικά LED με κεντρική μείωση της φωτεινότητας και αναφορά σφαλμάτων μέσω του πρωτοκόλλου DALI. Το έργο απαιτούσε συνδέσμους ικανούς να μεταφέρουν σήματα ελέγχου ισχύος και DALI σε ένα μόνο καλώδιο—μειώνοντας την πολυπλοκότητα της εγκατάστασης και το κόστος του καλωδίου. Η Reunion προμήθευσε τη σειρά M16 με 2+4 υβριδική διαμόρφωση (2 ακροδέκτες τροφοδοσίας για οδηγό LED, 4 ακίδες σήματος για DALI), στεγανοποίηση IP67 και προσυναρμολογημένες ιμάντες καλωδίων PUR.Παραδόθηκαν πάνω από 25.000 σύνδεσμοι σε όλο το έργο. Μετά από 2 χρόνια λειτουργίας στο τροπικό κλίμα της Σιγκαπούρης (υψηλή υγρασία, δυνατή βροχή), το έργο ανέφερεποσοστό αποτυχίας σύνδεσης 0,01%. Ο πελάτης πιστοποίησε την υβριδική σχεδίαση 2+4 για τη δυνατότητα εγκατάστασης ενός καλωδίου, μειώνοντας τον χρόνο καλωδίωσης κατά 35% σε σύγκριση με προηγούμενες ξεχωριστές εγκαταστάσεις ισχύος/σήματος.
| Πιστοποίηση | Εκταση |
| ISO 9001:2015 | Διαχείριση ποιότητας—σχεδιασμός, παραγωγή και εξυπηρέτηση μετά την πώληση. |
| ISO 14001:2015 | Περιβαλλοντική διαχείριση — επαληθευμένες πρακτικές μείωσης των απορριμμάτων και βιώσιμες πρακτικές. |
| ISO 13485:2016 | Διαχείριση ποιότητας ιατρικών συσκευών—ισχύει για το M16 που χρησιμοποιείται σε διαγνωστικό εξοπλισμό ή εξοπλισμό παρακολούθησης. |
| UL Αναγνωρισμένο | Πιστοποίηση ασφάλειας σε επίπεδο εξαρτημάτων για αγορές της Βόρειας Αμερικής. |
| RoHS | Περιορισμός επικίνδυνων ουσιών-συμμόρφωση με την Οδηγία της Ε.Ε. |
Η γραμμή παραγωγής συνδετήρων LED M16 της Reunion λειτουργεί υπό αυστηρούς ελέγχους διαδικασίας. Η σφράγιση IP67 επαληθεύεται σε κάθε παρτίδα παραγωγής μέσω πραγματικών δοκιμών εμβάπτισης. Τα αρχεία δοκιμών, τα πιστοποιητικά υλικού και οι αναφορές επιθεώρησης διατηρούνται για κάθε παρτίδα, υποστηρίζοντας τους ποιοτικούς ελέγχους και τις απαιτήσεις τεκμηρίωσης πελατών.
Η υβριδική διαμόρφωση 2+4 είναι ιδιαίτερα πολύτιμη γιαέξυπνα συστήματα φωτισμού LED όπου απαιτούνται και σήματα ισχύος και ελέγχου:
2 ακίδες τροφοδοσίας παρέχει υψηλό ρεύμα (10A) στα 250V για τον οδηγό LED.
4 ακίδες σήματος μεταφέρουν σήματα ελέγχου χαμηλής τάσης (π.χ. δεδομένα DALI, DMX, 0-10V dimming ή RS-485).
Συνδυάζοντας και τα δύο σε μία υποδοχή, εξαλείφετε την ανάγκη για ξεχωριστά καλώδια τροφοδοσίας και σήματος—μειώνοντας τον χρόνο εγκατάστασης, το κόστος του καλωδίου και τον χώρο του πίνακα. Αυτό είναι ιδιαίτερα πολύτιμο για τον έξυπνο φωτισμό του δρόμου, όπου τα φωτιστικά συχνά βρίσκονται σε μεγάλη απόσταση μεταξύ τους και η λειτουργία ενός μόνο υβριδικού καλωδίου είναι σημαντικά πιο οικονομική από τη χρήση ξεχωριστών καλωδίων τροφοδοσίας και ελέγχου.
Ναι—η υβριδική διαμόρφωση 2+4 παρέχει4 ανεξάρτητες επαφές σήματος, επιτρέποντας τη μεταφορά πολλαπλών πρωτοκόλλων στην ίδια υποδοχή. Για παράδειγμα:
DALI απαιτεί 2 καλώδια (δεδομένα + γείωση).
DMX(RS-485) απαιτεί 3 καλώδια (data+, data-, γείωση).
Ρύθμιση 0-10V απαιτεί 2 καλώδια (μυδ + γείωση).
Με 4 ακίδες σήματος, θα μπορούσατε να υποστηρίξετε DALI (2 ακίδες) + ένα επιπλέον κανάλι ελέγχου ή μια πλήρη υλοποίηση DMX (3 ακίδες) + ένα εφεδρικό. Για εφαρμογές που απαιτούν περισσότερες γραμμές σήματος (π.χ. συντονισμός-λευκό + έλεγχος χρώματος RGB), συνιστούμε τη χρήση των διαμορφώσεων 5-, 6- ή 8-ακίδων. Η ομάδα μηχανικών μας μπορεί να σας βοηθήσει να επιλέξετε τη βέλτιστη διαμόρφωση pin για τις συγκεκριμένες απαιτήσεις πρωτοκόλλου σας.
Για την επίτευξη και τη διατήρηση της σφράγισης IP67/IP68 σε εξωτερικές εγκαταστάσεις LED, η Reunion συνιστά:
Ροπή ζευγαρώματος– Σφίξτε με το χέρι το παξιμάδι ζεύξης έως ότου ο δακτύλιος O-ring έρθει σε επαφή με την επιφάνεια του πλαισίου και, στη συνέχεια, εφαρμόστε πρόσθετη ροπή0,6-0,8 Nmχρησιμοποιώντας δυναμόκλειδο. Μην υπερβαίνετε τα 1,0 Nm.
Επιθεώρηση δακτυλίου Ο– Αντικαταστήστε τον δακτύλιο Ο αν είναι ορατή παραμόρφωση, ρωγμές ή σκλήρυνση.
Πρόγραμμα αντικατάστασης– Για εγκαταστάσεις LED σε εξωτερικούς χώρους (καθημερινή θερμική ανακύκλωση, έκθεση σε υπεριώδη ακτινοβολία, βροχή), αντικαθιστάτε τους δακτυλίους O κάθε 2-3 χρόνια ως μέρος της προληπτικής συντήρησης.
Ακτίνα κάμψης καλωδίου– Διατηρήστε μια ελάχιστη ακτίνα κάμψης5× διάμετρος καλωδίου στην είσοδο του συνδετήρα για την αποφυγή καταπόνησης στο στεγανοποιητικό καλώδιο.
Προσανατολισμός καλωδίου– Για υπαίθριες εγκαταστάσεις, προσανατολίστε την έξοδο του καλωδίου προς τα κάτω για να αποτρέψετε τη συγκέντρωση νερού κοντά στη διεπαφή στεγανοποίησης.
Καθάρισμα– Καθαρίστε τους εξωτερικούς συνδέσμους με ήπιο απορρυπαντικό και νερό πριν από την επανασύνδεση για να αποτρέψετε τα υπολείμματα από το να θέσουν σε κίνδυνο τη σφράγιση.
