Περίληψη άρθρου:Καθώς τα βιομηχανικά δίκτυα Ethernet γίνονται όλο και πιο σημαντικά στον αυτοματισμό, τη μηχανική όραση, την επιτήρηση, τα συστήματα LED και τον έξυπνο εξοπλισμό, η αξιοπιστία των συνδέσμων επηρεάζει άμεσα την ακεραιότητα των δεδομένων και το χρόνο λειτουργίας του συστήματος.Ξανασμίξιμο'μικρόΥποδοχή σήματος RJ45συνδυάζει τη γνωστή διεπαφή RJ45 με μηχανική προστασία βιομηχανικής ποιότητας, ευέλικτες διαμορφώσεις τοποθέτησης και αξιόπιστη ηλεκτρική απόδοση. Με υποστήριξη για ταχύτητες δεδομένων έως 10 Gbps, CAT5e μέσω καλωδίων CAT7, επιλογές προστασίας IP50/IP67 και τουλάχιστον 2.000 κύκλους ζευγαρώματος, έχει σχεδιαστεί για εφαρμογές όπου οι συνήθεις εμπορικές υποδοχές RJ45 ενδέχεται να μην παρέχουν επαρκή περιβαλλοντική αντοχή ή μακροπρόθεσμη σταθερότητα.

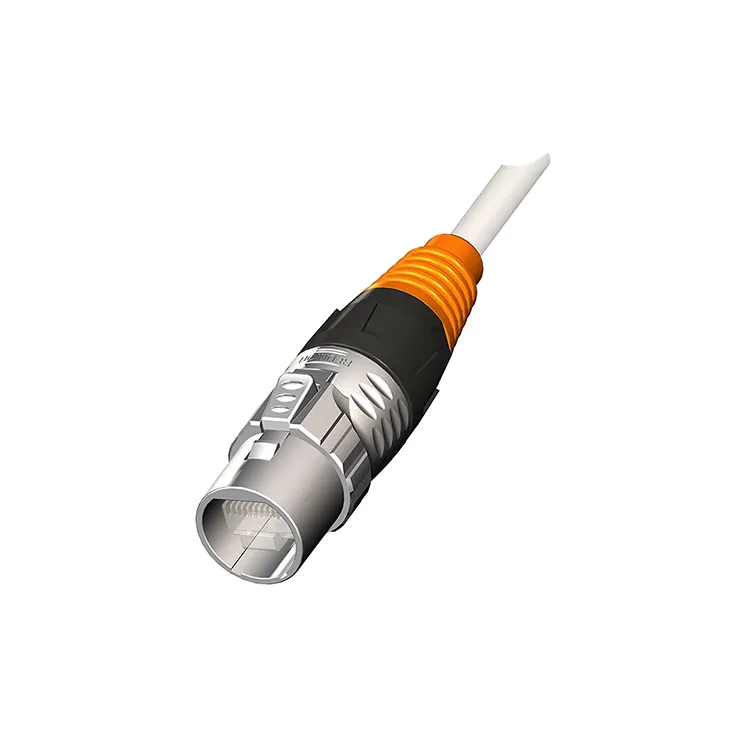

ΕναΥποδοχή σήματος RJ45είναι ένα στοιχείο διασύνδεσης Ethernet που έχει σχεδιαστεί για να δημιουργεί μια αξιόπιστη φυσική σύνδεση μεταξύ εξοπλισμού δικτύου, καλωδίων, συστημάτων ελέγχου και βιομηχανικών συσκευών. Ενώ οι συμβατικοί σύνδεσμοι RJ45 χρησιμοποιούνται ευρέως σε γραφεία και εμπορικά δίκτυα, οι βιομηχανικές εφαρμογές συχνά εκθέτουν τους συνδέσμους σε κραδασμούς, υγρασία, σκόνη, αλλαγές θερμοκρασίας, επαναλαμβανόμενο ζευγάρωμα και μηχανική καταπόνηση.
Για το λόγο αυτό, τα βιομηχανικά σχέδια RJ45 δίνουν συνήθως μεγαλύτερη έμφαση στη μηχανική προστασία, τους μηχανισμούς ασφάλισης, τη στεγανοποίηση, την επιλογή υλικού και τη μακροπρόθεσμη ηλεκτρική σταθερότητα. Η λύση της Reunion συνδυάζει την τυπική διασύνδεση RJ45 με κατασκευή βιομηχανικού προσανατολισμού για εφαρμογές όπως εργοστασιακή αυτοματοποίηση, μηχανική όραση, εξωτερική επιτήρηση, οθόνες LED και βιομηχανικά συστήματα επικοινωνίας.
Ο σύνδεσμος υποστηρίζει επικοινωνία Ethernet σε δίκτυα όπως PROFINET, EtherNet/IP, EtherCAT και τυπικό TCP/IP. Ανάλογα με τη διαμόρφωση, μπορεί επίσης να παραδοθεί με επιλογές εγκατάστασης βάσης καλωδίου, βάσης πίνακα ή βάσης PCB, διευκολύνοντας τους μηχανικούς να ενσωματώσουν τον σύνδεσμο σε διαφορετικές δομές εξοπλισμού.
Τα δίκτυα Ethernet που χρησιμοποιούνται σε βιομηχανικά περιβάλλοντα έχουν διαφορετικές απαιτήσεις από τα τυπικά δίκτυα γραφείου. Ένας σύνδεσμος που είναι εγκατεστημένος μέσα σε ένα ελεγχόμενο δωμάτιο πληροφορικής μπορεί σπάνια να αντιμετωπίσει νερό, λάδι, κραδασμούς, σκόνη ή επαναλαμβανόμενες μηχανικές κινήσεις. Αντίθετα, μια βιομηχανική διεπαφή επικοινωνίας μπορεί να εγκατασταθεί μέσα σε ερμάρια ελέγχου, ρομποτικές κυψέλες, μηχανήματα παραγωγής, εξοπλισμό εξωτερικού χώρου ή συστήματα επιθεώρησης.
Ως εκ τούτου, ένας αξιόπιστος βιομηχανικός σύνδεσμος θα πρέπει να αντιμετωπίζει διάφορα πρακτικά ζητήματα:
Αυτοί οι παράγοντες καθίστανται ιδιαίτερα σημαντικοί όταν μια σύνδεση Ethernet είναι υπεύθυνη για τον έλεγχο του μηχανήματος, την ανταλλαγή δεδομένων σε πραγματικό χρόνο, την επικοινωνία με κάμερα ή την παρακολούθηση απομακρυσμένου εξοπλισμού.
Ένας καλά σχεδιασμένος βιομηχανικός σύνδεσμος θα πρέπει να εξισορροπεί την ηλεκτρική απόδοση, τη μηχανική αντοχή και την ευκολία εγκατάστασης. Η υποδοχή σήματος RJ45 της Reunion ενσωματώνει πολλά χαρακτηριστικά που προορίζονται για απαιτητικές εφαρμογές Ethernet.
| Χαρακτηριστικό | Υποδοχή σήματος Reunion RJ45 | Μηχανικό Όφελος |
|---|---|---|
| Ρυθμός δεδομένων | Έως 10 Gbps | Υποστηρίζει επικοινωνία Ethernet υψηλής ταχύτητας |
| Στέγαση | Κράμα ψευδαργύρου, προαιρετικό PA6 | Παρέχει μηχανική προστασία και ευελιξία διαμόρφωσης |
| Προστασία | IP50 / IP67 όταν συνδυάζονται | Κατάλληλο για διαφορετικές περιβαλλοντικές συνθήκες |
| Κύκλοι ζευγαρώματος | ≥2.000 | Υποστηρίζει επαναλαμβανόμενη συντήρηση και σέρβις εξοπλισμού |
| Θερμοκρασία λειτουργίας | -40°C έως +85°C | Κατάλληλο για ευρείες βιομηχανικές συνθήκες θερμοκρασίας |
| Έξοδος καλωδίου | 180° ευθεία / 90° ορθή γωνία | Βελτιώνει την ευελιξία εγκατάστασης σε συμπαγή εξοπλισμό |
| Λήξη | Κολλητήρι ή IDC | Υποστηρίζει διαφορετικές απαιτήσεις πεδίου και συναρμολόγησης |
Ένα αξιοσημείωτο χαρακτηριστικό σχεδιασμού είναι το σύστημα κλειδώματος γρήγορης περιστροφής. Σε σύγκριση με μια απλή διεπαφή προσαρμογής τριβής, ένας ειδικός μηχανισμός ασφάλισης μπορεί να παρέχει πρόσθετη ασφάλεια σύνδεσης όπου αναμένονται κραδασμοί ή επαναλαμβανόμενες κινήσεις.
Η επιλογή μιας σύνδεσης Ethernet θα πρέπει να ξεκινά με τις ηλεκτρικές και περιβαλλοντικές απαιτήσεις του δικτύου και όχι μόνο με την εμφάνιση. Οι μηχανικοί θα πρέπει να αξιολογούν τον ρυθμό μετάδοσης, την αντίσταση, την αντίσταση επαφής, τη θερμοκρασία λειτουργίας, το επίπεδο προστασίας, τη συμβατότητα καλωδίων και τη μηχανική διαμόρφωση.
| Προσδιορισμός | Τυπική αξία Ξανασμίξιμο | Γιατί έχει σημασία |
|---|---|---|
| Χαρακτηριστική σύνθετη αντίσταση | 100 Ω ± 5% | Βοηθά στη διατήρηση της κατάλληλης συμπεριφοράς διαφορικού σήματος |
| Τρέχουσα βαθμολογία | 1,5 A ανά επαφή | Καθορίζει τη δυνατότητα συνεχούς ρεύματος επαφής |
| Εκτίμηση τάσης | 50 V | Καθορίζει την καθορισμένη τάση εργασίας |
| Επικοινωνήστε με την Αντίσταση | ≤10 mΩ αρχικό | Η χαμηλότερη αντίσταση υποστηρίζει σταθερή ηλεκτρική επαφή |
| Αντίσταση μόνωσης | ≥500 MΩ στα 500 VDC | Υποδεικνύει απόδοση μόνωσης |
| Συμβατότητα καλωδίων | CAT5e / CAT6 / CAT6a / CAT7 | Παρέχει ευελιξία για το σχεδιασμό του συστήματος Ethernet |
| Θερμοκρασία λειτουργίας | -40°C έως +85°C | Υποστηρίζει περιβάλλοντα απαιτητικής θερμοκρασίας |
Για συστήματα υψηλής ταχύτητας, οι μηχανικοί θα πρέπει επίσης να εξετάσουν την απώλεια εισαγωγής, την απώλεια επιστροφής, την κατασκευή καλωδίου, τη στρατηγική θωράκισης, τη γείωση και το πλήρες κανάλι μετάδοσης. Η απόδοση της σύνδεσης δεν μπορεί να αξιολογηθεί ανεξάρτητα από το καλώδιο, τη μέθοδο τερματισμού και την αρχιτεκτονική δικτύου.
Το Reunion καθορίζει την υποστήριξη για καλώδια CAT5e, CAT6, CAT6a και CAT7, συμπεριλαμβανομένων των συνδεδεμένων ή συμπαγών αγωγών στην αναφερόμενη περιοχή AWG 26–22. Αυτό επιτρέπει στον σύνδεσμο να λαμβάνεται υπόψη τόσο για τυπική υποδομή Ethernet όσο και για συστήματα βιομηχανικών επικοινωνιών υψηλότερης απόδοσης.
Η ευελιξία του Ethernet καθιστά τις διεπαφές RJ45 σχετικές σε πολλά βιομηχανικά και εμπορικά συστήματα. Μια ανθεκτική έκδοση γίνεται ιδιαίτερα χρήσιμη όταν ο σύνδεσμος πρέπει να αντέχει περιβαλλοντικές ή μηχανικές καταπονήσεις.
Οι αυτοματοποιημένες γραμμές παραγωγής εξαρτώνται από την επικοινωνία μεταξύ PLC, ελεγκτών, αισθητήρων, μονάδων δίσκου, βιομηχανικών υπολογιστών και άλλου δικτυωμένου εξοπλισμού. Μια ανθεκτική διεπαφή Ethernet μπορεί να βοηθήσει στη διατήρηση σταθερών συνδέσεων κατά τη συνεχή λειτουργία.
Οι βιομηχανικές κάμερες μπορούν να παράγουν σημαντικές ποσότητες δεδομένων εικόνας. Η συνδεσιμότητα Ethernet υψηλής ταχύτητας είναι επομένως σημαντική για τη μεταφορά πληροφοριών επιθεώρησης μεταξύ καμερών, βιομηχανικών υπολογιστών και συστημάτων ελέγχου.
Ο εξοπλισμός παρακολούθησης εξωτερικού χώρου μπορεί να παρουσιάσει βροχή, σκόνη, διακύμανση θερμοκρασίας και φυσική έκθεση. Ένας κατάλληλος σύνδεσμος με βαθμολογία IP μπορεί να παρέχει πρόσθετη προστασία στη διεπαφή Ethernet.
Οι μεγάλες οθόνες LED και ο επαγγελματικός εξοπλισμός φωτισμού απαιτούν συχνά αξιόπιστο έλεγχο και επικοινωνία δεδομένων. Ένας σύνδεσμος με εύκαμπτες εξόδους καλωδίου και ασφαλές κλείδωμα μπορεί να απλοποιήσει την εγκατάσταση σε εξοπλισμό με περιορισμένο χώρο.
Τα ντουλάπια ελέγχου μπορούν να περιέχουν πολλαπλές διεπαφές επικοινωνίας σε περιορισμένη περιοχή. Οι διαμορφώσεις βάσης πίνακα και βάσης PCB παρέχουν πρόσθετες επιλογές ενσωμάτωσης για τους κατασκευαστές εξοπλισμού και τους ενοποιητές συστημάτων.
Κατά την προμήθεια μιας βιομηχανικής σύνδεσης Ethernet, οι αγοραστές θα πρέπει να ορίσουν την εφαρμογή πριν συγκρίνουν μεμονωμένα προϊόντα. Η παρακάτω λίστα ελέγχου μπορεί να βοηθήσει στον περιορισμό της επιλογής:
Για προσαρμοσμένα έργα, οι αγοραστές θα πρέπει επίσης να παρέχουν αναμενόμενες ποσότητες παραγγελιών, μήκος καλωδίου, προσανατολισμό συνδετήρα, απαιτήσεις σήμανσης, προτιμήσεις υλικού στέγασης και περιορισμούς εγκατάστασης. Αυτές οι λεπτομέρειες επιτρέπουν στον προμηθευτή να προτείνει μια διαμόρφωση αντί να προσφέρει απλώς ένα τυπικό εξάρτημα καταλόγου.
Η Reunion είναι ένας κατασκευαστής συνδετήρων με έδρα την Κίνα με εμπειρία σε προϊόντα τροφοδοσίας, σήματος, βιομηχανικού αυτοματισμού, αδιάβροχης σύνδεσης και συναρμολόγησης καλωδίων. Οι κατασκευαστικές του δυνατότητες περιλαμβάνουν σχεδιασμό συνδετήρων, χύτευση με έγχυση, συγκόλληση, κοπή και απογύμνωση σύρματος, συναρμολόγηση και συναρμολόγηση καλωδίων.
Για τη σειρά προϊόντων RJ45, η Reunion δηλώνει ότι κάθε μονάδα υποβάλλεται σε ηλεκτρικό έλεγχο πριν από την αποστολή. Η εταιρεία παρέχει επίσης διαμορφώσεις βάσης καλωδίου, βάσης πάνελ και βάσης PCB, μαζί με ίσιες και ορθογώνιες εξόδους καλωδίων. Αυτές οι επιλογές μπορεί να είναι χρήσιμες για OEM και ενοποιητές συστημάτων που αναπτύσσουν εξοπλισμό με διαφορετικές μηχανικές διατάξεις.
Η ευρύτερη παραγωγική δραστηριότητα της Reunion περιλαμβάνει μια μονάδα παραγωγής περίπου 4.000 τετραγωνικών μέτρων, περίπου 150 υπαλλήλους και 10 γραμμές παραγωγής. Η ομάδα Έρευνας και Ανάπτυξης περιλαμβάνει περισσότερους από 10 έμπειρους μηχανικούς, ενώ η εταιρεία αναφέρει περισσότερα από 30 προσαρμοσμένα έργα ετησίως. Η εταιρεία δηλώνει επίσης ότι το σύστημα ποιότητάς της περιλαμβάνει πιστοποιήσεις ISO 9001, ISO 14001 και ISO 13485, με πρόσθετη τεκμηρίωση συμμόρφωσης, όπως RoHS και REACH, διαθέσιμη για τα ισχύοντα προϊόντα.
Για τους αγοραστές που αξιολογούν έναν προμηθευτή σύνδεσης σήματος, αυτές οι κατασκευαστικές και μηχανικές δυνατότητες μπορούν να ληφθούν υπόψη παράλληλα με τις προδιαγραφές του προϊόντος, τις διαδικασίες δοκιμών, τις απαιτήσεις προσαρμογής και τις προσδοκίες παράδοσης.
Η υποδοχή σήματος Reunion RJ45 έχει καθοριστεί για μετάδοση δεδομένων έως και 10 Gbps όταν χρησιμοποιείται με κατάλληλη καλωδίωση CAT6a ή CAT7 και συμβατό εξοπλισμό δικτύου. Η πραγματική απόδοση του συστήματος εξαρτάται από το πλήρες κανάλι Ethernet, συμπεριλαμβανομένων των καλωδίων, του τερματισμού και των ενεργών συσκευών.
Επιλεγμένες διαμορφώσεις παρέχουν προστασία IP67 όταν συνδυάζονται, καθιστώντας τις κατάλληλες για εφαρμογές όπου απαιτείται προστασία από την έκθεση στη σκόνη και το νερό. Η πλήρης εγκατάσταση θα πρέπει ακόμα να αξιολογηθεί ως προς την είσοδο καλωδίου, την κατάσταση ζευγαρώματος, τον σχεδιασμό του περιβλήματος και την περιβαλλοντική έκθεση.
Η καθορισμένη συμβατότητα περιλαμβάνει καλώδια CAT5e, CAT6, CAT6a και CAT7, που υποστηρίζουν αγώγιμους ή συμπαγείς αγωγούς εντός της αναφερόμενης περιοχής AWG 26–22.
Η βιομηχανική υποδοχή σήματος RJ45 έχει καθοριστεί για τουλάχιστον 2.000 κύκλους ζευγαρώματος. Αυτό ισχύει ιδιαίτερα για εξοπλισμό που απαιτεί περιοδική συντήρηση, αντικατάσταση, επιθεώρηση ή επιτόπιο σέρβις.
Ναί. Ανάλογα με τις απαιτήσεις του έργου, η προσαρμογή μπορεί να περιλαμβάνει διαμόρφωση, μήκος καλωδίου, σήμανση, επιλογές στέγασης και άλλες μηχανικές λεπτομέρειες. Οι αγοραστές πρέπει να παρέχουν το περιβάλλον εφαρμογής, τις προδιαγραφές του καλωδίου, τη μέθοδο εγκατάστασης, την ποσότητα και το απαιτούμενο χρονοδιάγραμμα παράδοσης όταν ζητούν προσφορά.
Μια αξιόπιστη σύνδεση Ethernet ξεκινά με την επιλογή μιας υποδοχής που ταιριάζει με τις ηλεκτρικές, μηχανικές και περιβαλλοντικές απαιτήσεις ολόκληρου του συστήματος. Για βιομηχανικούς αυτοματισμούς, μηχανική όραση, επιτήρηση, εξοπλισμό LED και άλλες δικτυωμένες συσκευές, μια διεπαφή RJ45 βιομηχανικής ποιότητας μπορεί να προσφέρει την ανθεκτικότητα και την ευελιξία εγκατάστασης που απαιτείται πέρα από το συμβατικό υλικό δικτύωσης γραφείου.
Το Reunion συνδυάζει τη συμβατότητα RJ45 με επιλογές για προστασία IP, απόδοση βιομηχανικής θερμοκρασίας, πολλαπλές διαμορφώσεις τοποθέτησης, ασφαλές κλείδωμα και μετάδοση Ethernet υψηλής ταχύτητας. Εάν προμηθεύεστε έναΥποδοχή σήματος RJ45για παραγωγή OEM, ενσωμάτωση συστήματος ή μαζικές αγορές, ελέγξτε πρώτα τις απαιτήσεις καλωδίου και περιβάλλοντος και, στη συνέχεια, συζητήστε την απαιτούμενη διαμόρφωση με την ομάδα μηχανικών.
