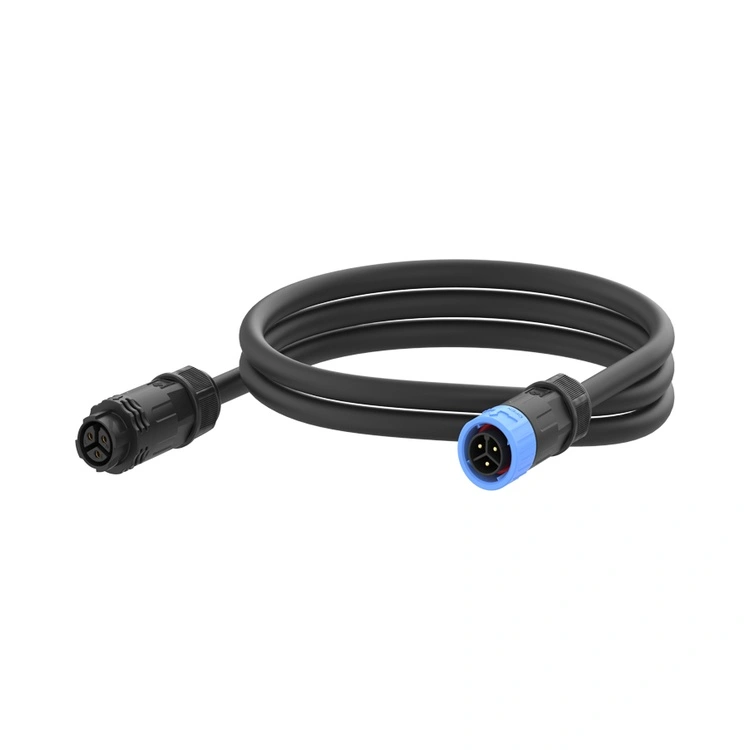

Πλαστικός αδιάβροχος σύνδεσμος σειράς M20

ΟΠλαστικό αδιάβροχο βύσμα της σειράς Reunion M20 προσφέρει και τα τρία—συνδυάζοντας ένα ελαφρύ, σταθερής απόδοσης περίβλημα PA66 με αδιάβροχες επαφές IP67/IP68 και επιχρυσωμένες ορειχάλκινες επαφές έως 20Α. Σχεδιασμένη και κατασκευασμένη εσωτερικά από τις πιστοποιημένες κατά ISO εγκαταστάσεις της Reunion, αυτή η οικογένεια συνδετήρων παρέχει στους κατασκευαστές εξοπλισμού, τους ολοκληρωτές συστημάτων και τους μηχανικούς συντήρησης μια αποδεδειγμένη εναλλακτική λύση στις επιρρεπείς στη σκουριά μεταλλικές διασυνδέσεις σε περιβάλλοντα με ψεκασμό αλατιού, χημικά και υψηλής υγρασίας.

Γιατί Reunion για πλαστικούς συνδετήρες υψηλού ρεύματος;

Η Reunion δεν είναι εμπορική εταιρεία—είμαστε κάθετα ολοκληρωμένος κατασκευαστής με πάνω από 15 χρόνια εμπειρίας σε καλούπια ακριβείας και μηχανικής επαφής. Κάθε παρτίδα μαςΠλαστικός αδιάβροχος σύνδεσμος σειράς M20έχει υποβληθεί σε 100% ηλεκτρικές δοκιμές και αδιάβροχη δοκιμή, με τα αρχεία δοκιμών να διατηρούνται για πλήρη ιχνηλασιμότητα. Όταν προσδιορίζετε το Reunion, προσδιορίζετε έναν συνεργάτη που ελέγχει την ποιότητα από το στέγνωμα της ρητίνης έως την τελική συναρμολόγηση—υποστηριζόμενο από ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 και αναγνώριση UL.

Ορισμός προϊόντος

ΟΠλαστικό αδιάβροχο βύσμα της σειράς Reunion M20 είναι μια κυκλική διασύνδεση με σπείρωμα σχεδιασμένη για εφαρμογές που απαιτούν τόσο σημαντική παροχή ισχύος (έως 20Α ανά επαφή) όσο και περιβαλλοντική ανθεκτικότητα. Η διασύνδεση σύζευξης 20 mm διαθέτει θερμοπλαστικό περίβλημα PA66 υψηλής αντοχής, διαμορφωμένο και διαμορφωμένο απευθείας σε οποιοδήποτε χρώμα RAL/Pantone—χωρίς βαφή, χωρίς επιμετάλλωση, χωρίς διάβρωση. Το περίβλημα είναι εγγενώς ανθεκτικό στη σκουριά και στην οξείδωση, με θερμοκρασία εκτροπής θερμότητας που υπερβαίνει τους 200°C, εξασφαλίζοντας αξιόπιστη απόδοση από -40°C έως +105°C.

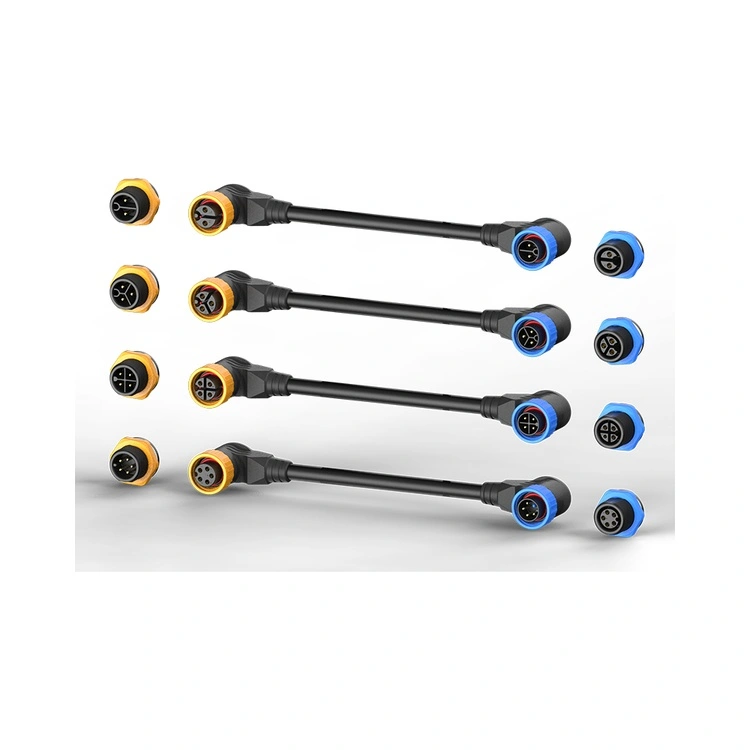

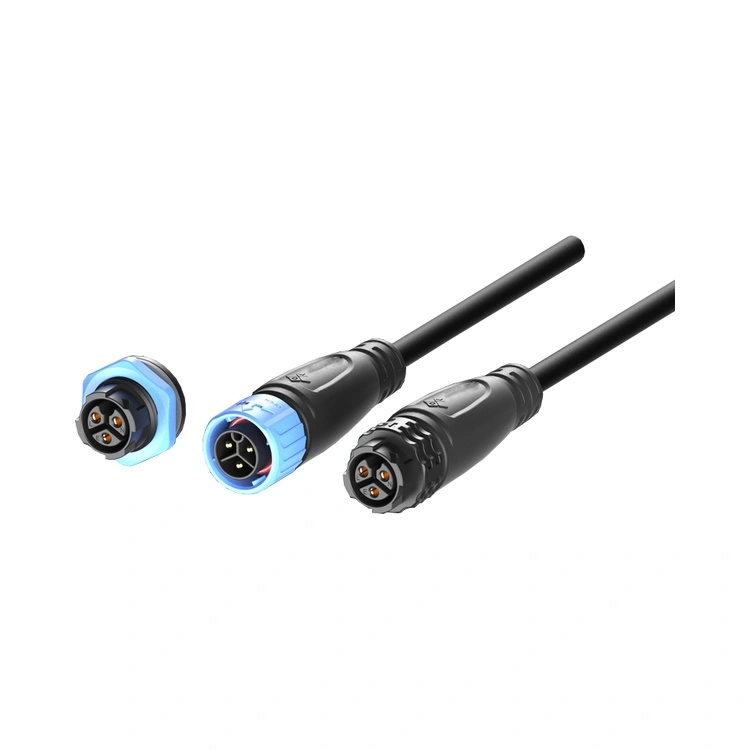

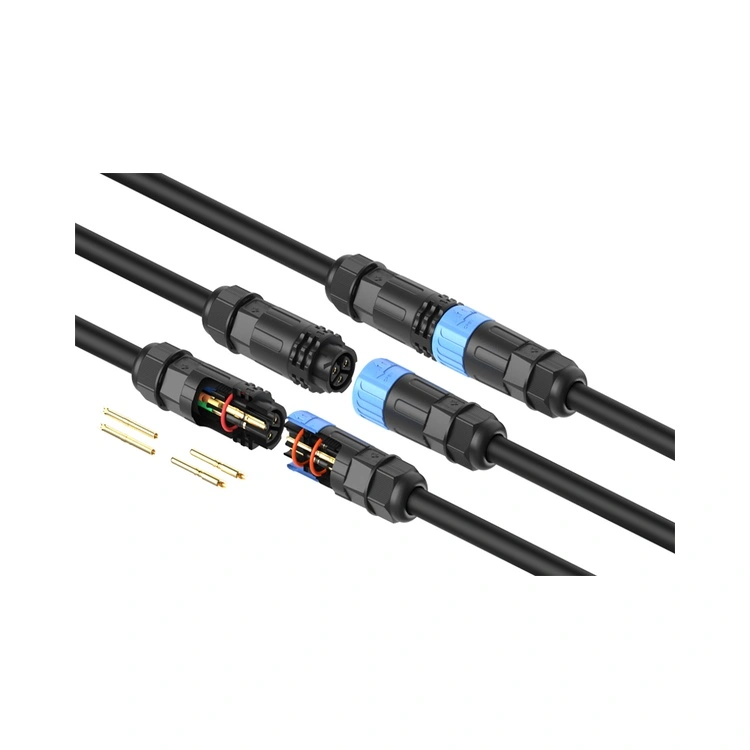

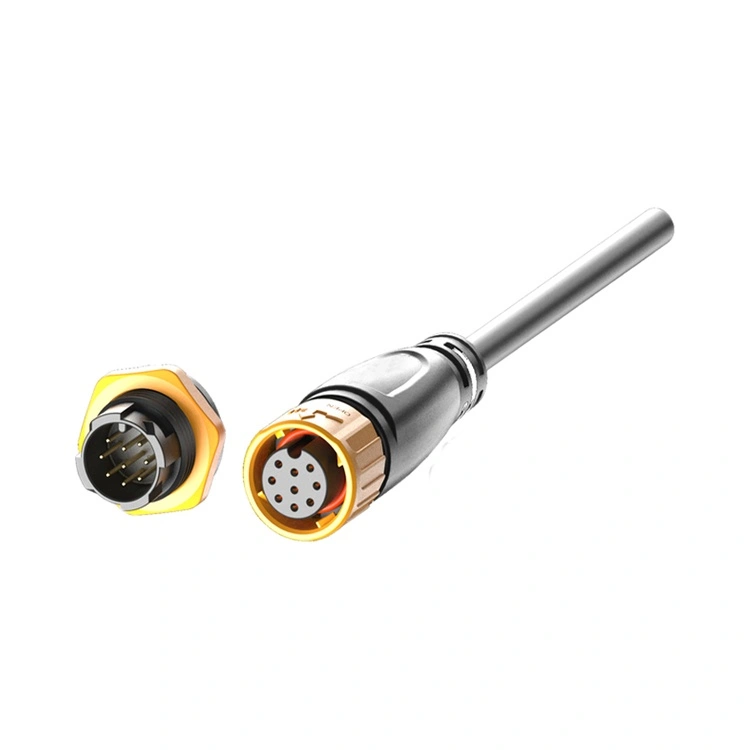

Ο σύνδεσμος διατίθεται σε διαμορφώσεις ισχύος 2 έως 9 ακίδων, η μέγιστη υποστήριξη ρεύματος 20A, οι σύνδεσμοι διατίθενται σε επιλογές τύπου πίνακα, τύπου καλωδίου και συναρμολογημένου τύπου. Μπορούμε να προσαρμόσουμε ένα πλήρες σετ εξαρτημάτων καλωδίωσης για εσάς. Μπορείτε επίσης να επεξεργαστείτε τα εξαρτήματα της πλεξούδας καλωδίωσης μόνοι σας.

Βασικά σημεία πώλησης

Τεχνικές Προδιαγραφές

Γενικές Προδιαγραφές

Διαδικασία Παραγωγής

Η Reunion λειτουργεί μια πλήρως ολοκληρωμένη γραμμή παραγωγής για τηνΠλαστικός αδιάβροχος σύνδεσμος σειράς M20, διασφαλίζοντας ότι κάθε μονάδα πληροί τις δημοσιευμένες προδιαγραφές μας. Η διαδικασία μας περιλαμβάνει:

Ξήρανση υλικού– Το PA66 στεγνώνεται με ακρίβεια για την εξάλειψη των ελαττωμάτων χύτευσης που σχετίζονται με την υγρασία.

Χύτευση με έγχυση– Αυτοματοποιημένες πρέσες με έλεγχο ανοχής ±0,02 mm. χρωστική ουσία που προστίθεται απευθείας στη ρητίνη—χωρίς δευτερεύουσα βαφή.

Επικοινωνήστε με το Stamping & Plating– Σφράγιση υψηλής ταχύτητας από κράμα χαλκού. επιλεκτική επίστρωση χρυσού.

Επεξεργασία καλωδίων– Εσωτερική διέλαση PUR/PVC με αυτοματοποιημένη κοπή, απογύμνωση και επικασσιτέρωση. προσαρμοσμένα μήκη από 0,1 m έως 20 m.

Συνέλευση– Ημιαυτόματες γραμμές με στερέωση ελεγχόμενης ροπής (1,0–1,2 Nm ροπή ζεύξης).

Ηλεκτρολογικές Δοκιμές– 100% επαλήθευση της συνέχειας, της αντίστασης μόνωσης (≥5000MΩ) και της διηλεκτρικής αντοχής.

Περιβαλλοντική Δειγματοληψία– Δειγματοληψία παρτίδας για εμβάπτιση IP68, σταθερότητα UV (ASTM G155) και θερμικό κύκλο.

Συσκευασία– Αντιστατική σφράγιση υπό κενό με ξηραντικό. χάρτινα κουτιά εξαγωγικής ποιότητας με ανιχνεύσιμες ετικέτες παρτίδων.

Επιλογές προσαρμογής

Οι εσωτερικές δυνατότητες εργαλείων και καλουπώματος της Reunion επιτρέπουν την ταχεία προσαρμογή τουΠλαστικός αδιάβροχος σύνδεσμος σειράς M20 χωρίς ελάχιστες ποσότητες παραγγελιών που σας κλειδώνουν σε υπερβολικό απόθεμα.

Για έργα μεγάλου όγκου, η ομάδα μηχανικών της Reunion μπορεί να αναπτύξει από κοινού προσαρμοσμένες διατάξεις ένθετων, επιλογές πληκτρολογήσεων ή εξειδικευμένα καλούπια καλωδίων. Οι χρόνοι παράδοσης για προσαρμοσμένα χυτά χρώματα είναι συνήθως 15–20 εργάσιμες ημέρες. Οι τυπικές διαμορφώσεις αποστέλλονται σε 5-7 εργάσιμες ημέρες.

Πιστοποιήσεις & Διασφάλιση Ποιότητας

Η Reunion διατηρεί ενεργή πιστοποίηση με αναγνωρισμένους παγκόσμιους φορείς. Παρέχουμε έγγραφα επαλήθευσης κατόπιν αιτήματος.

Συχνές Ερωτήσεις

Περιορίζει το πλαστικό περίβλημα τη χωρητικότητα ρεύματος—μπορεί το M20 να χειριστεί πραγματικά 20Α χωρίς υπερθέρμανση;

Όχι—η τρέχουσα βαθμολογία καθορίζεται από το σύστημα επαφής και το μετρητή καλωδίων, όχι από το περίβλημα. Το υλικό PA66 έχει θερμοκρασία εκτροπής θερμότητας που υπερβαίνει τους 200°C, πολύ πάνω από το εύρος λειτουργίας του βύσματος -40°C έως +105°C. Επικυρώνουμε κάθε διαμόρφωση ακροδεκτών μέσω δοκιμών αύξησης θερμοκρασίας σύμφωνα με το IEC 60512. Στο εργαστήριό μας, τοΠλαστικός αδιάβροχος σύνδεσμος σειράς M20 δείχνει αύξηση θερμοκρασίας εντός των ίδιων ορίων με τα ισοδύναμα μεταλλικού κελύφους. Για εφαρμογές που υπερβαίνουν τα 30A ανά επαφή, συνιστούμε τη σειρά M25.

Πώς αντιστέκεται το M20 στα χημικά σε βιομηχανικά περιβάλλοντα;

Το περίβλημα PA66 αντέχει σε λάδια, γράσα, αλκάλια και πολλά οξέα. Για συγκεκριμένη χημική συμβατότητα, παρέχουμε ένα λεπτομερές διάγραμμα αντίστασης. Για περιβάλλοντα με συνεχή έκθεση σε διαλύτη, ψυκτικό υγρό ή καύσιμο, συνιστούμε την επιλογή καλωδίου PUR—Το PVC μπορεί να υποβαθμιστεί σε ορισμένες χημικές ατμόσφαιρες. Η ομάδα μηχανικών μας προσφέρει δωρεάν συμβουλές επιλογής υλικών για επιθετικές χημικές εφαρμογές.

Μπορώ να λάβω δείγματα μονάδων για δοκιμή πριν από την αγορά όγκου;

Ναι — οι παραγγελίες δειγμάτων είναι ευπρόσδεκτες. Προσφέρουμε κιτ αξιολόγησης που περιέχουν 5 ζεύγη ζευγαρώματος με τυπικές διαμορφώσεις ακίδων. Η τιμολόγηση δείγματος είναι διαθέσιμη μέσω της ομάδας πωλήσεών μας, με χρόνους παράδοσης δειγμάτων 5–7 εργάσιμων ημερών για τυπικές διαμορφώσεις. Για προσαρμοσμένα δείγματα, οι χρόνοι παράδοσης είναι 12–17 εργάσιμες ημέρες.
