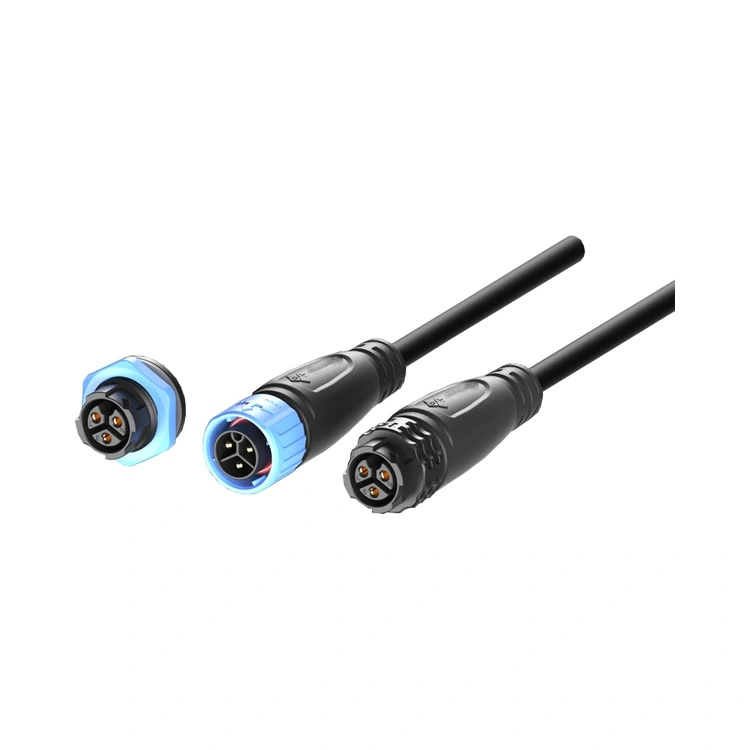

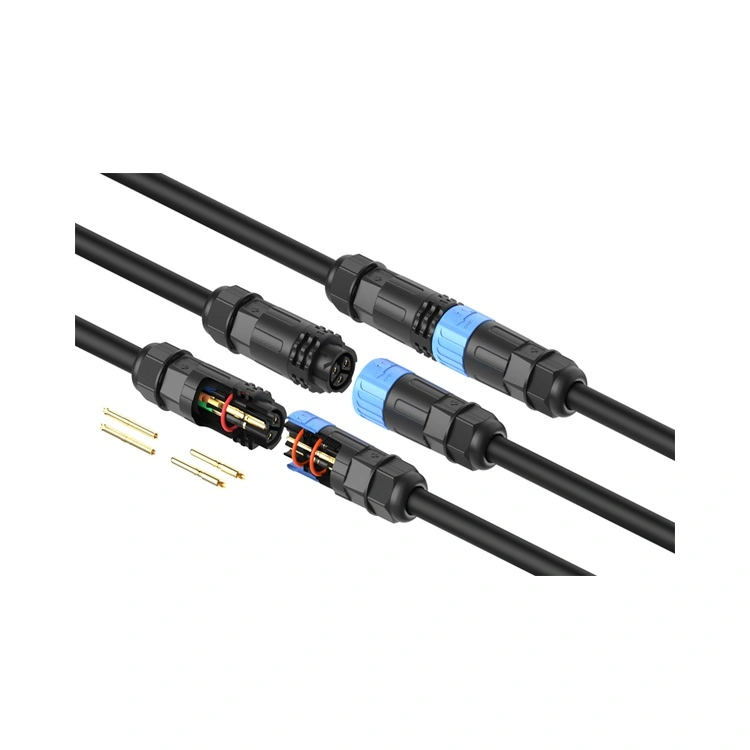

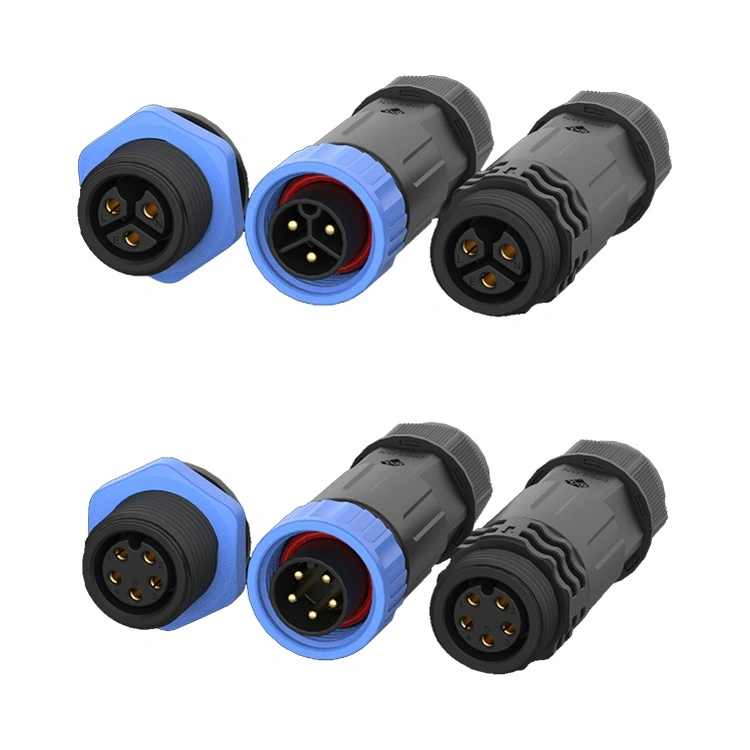

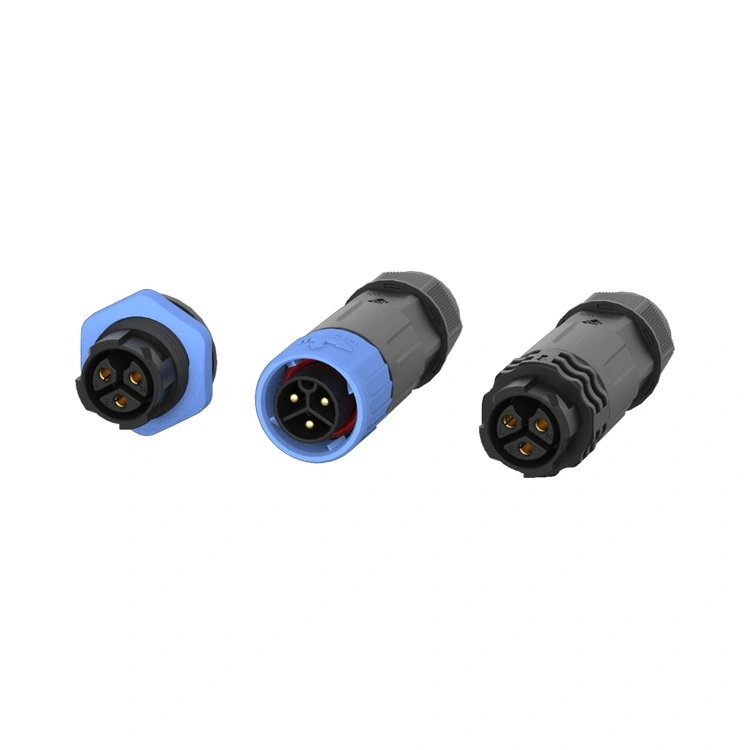

Το εξωτερικό κέλυφος είναι κατασκευασμένο από θερμοπλαστικό υλικό υψηλής απόδοσης και έχει βαθμολογία πυραντοχής UL 94-V0. Ανθεκτικό στη διάβρωση με ψεκασμό αλατιού, μπορεί να καλύψει τις αδιάβροχες απαιτήσεις των εξωτερικών οθονών LED και του εξοπλισμού φωτισμού LED, καθώς και τις σκληρές συνθήκες εργασίας, όπως η αντοχή στη διάβρωση οξέων των βιομηχανικών οθονών LED

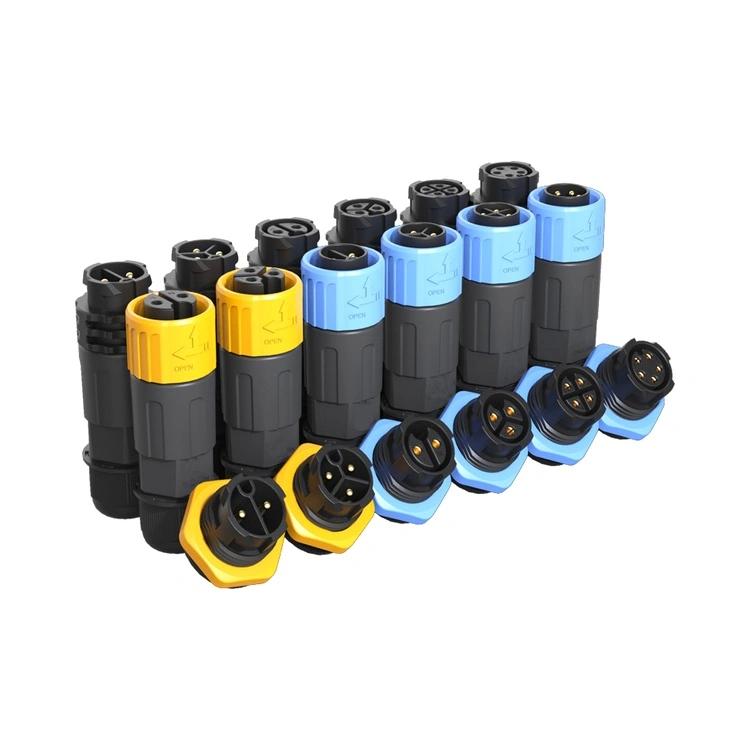

Τοποθετείται με μέθοδο μονής οπής, η οποία είναι σταθερή και άψογη. Διαθέτει δομή ασφάλισης με σπείρωμα και μπορεί να διατηρήσει σταθερή σύνδεση ακόμη και σε περιβάλλον δόνησης. 2, 3, 4, 5, 6, 7, 8, 9 καρφίτσες είναι διαθέσιμες για επιλογή και υποστηρίζεται η προσαρμογή.
| Παράμετρος | Αξία παράδοσης Reunion M20 | Γιατί έχει σημασία στην πράξη |
| Αντίσταση επαφής (αρχική) | ≤3,0mΩ | Χαμηλότερο από τον μέσο όρο της βιομηχανίας , μειώνοντας την παραγωγή θερμότητας I²R |
| Κύκλοι ζευγαρώματος με σταθερή σφράγιση | ≥500 κύκλοι (επαληθευμένοι, όχι μόνο βαθμολογημένοι) | Τα αρχεία δοκιμών παρτίδας μας δείχνουν ότι η ακεραιότητα σφράγισης διατηρείται για 500 κύκλους – κρίσιμης σημασίας για εξοπλισμό βαρύ για συντήρηση. |
| IP67 αδιάβροχο | Κάθε παρτίδα: 1 m βάθος × 30 λεπτά εμβάπτισης | Μπορούν να παρέχονται αναφορές δοκιμών.. |
| Αντοχή σε κραδασμούς | 10-500 Hz, 2 g (IEC 60068-2-6) | Προσομοιώνει πραγματική λειτουργία κινητήρα και αντλίας – περασμένη με μηδενικές μεταβατικές αποσυνδέσεις. |
| Παράμετρος | 2 ακίδων | 3-pin | 4-pin | 5-pin | 6 ακίδων | 7-pin | 8 ακίδων | 9 ακίδων |
| Εκτίμηση τάσης | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Τρέχουσα βαθμολογία | 20Α | 20Α | 15Α | 15Α | 10Α | 5Α | 5Α | 5Α |
| Τμήμα σύρματος (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
1) Υλικό μονωτή: Θερμοπλαστικό υψηλής θερμοκρασίας (UL 94 V-0, )
2) Υλικό βάσης επαφής: ορείχαλκος (CuZn39Pb3) με επίχρυση επένδυση – δοκιμή ψεκασμού αλατιού ≥48 ώρες
3) Υλικό σφράγισης: Ο δακτύλιος σιλικόνης
4)Θερμοκρασία λειτουργίας: -40°C ~ +105°C
5) Ευφλεκτότητα & Συμμόρφωση: UL 94 V-0, RoHS, REACH SVHC δεν ανιχνεύθηκε
6) Επιλογές τερματισμού: Κύπελλο συγκόλλησης, συγκόλληση εμβάπτισης (βάση PCB)
| Διάσταση σύγκρισης | Reunion Σειρά M20 | Premium ευρωπαϊκή μάρκα M20 | Χαμηλού κόστους χωρίς επωνυμία M20 |
| Τιμή μονάδας (MOQ 100 τεμ.) | Ανταγωνιστικό, σε επίπεδο όγκου | 3,5× – 4× υψηλότερο | Χαμηλότερα μπροστά |
| Επαληθευμένο συνεχές ρεύμα | 20A (ανά pin, τεκμηριωμένη) | Τυπικά 25A (λεπτομέρεια μείωσης) | Φουσκωμένο, χωρίς τεστ |
| IP67 αδιάβροχο | 100% των παρτίδων παραγωγής | Δοκιμή παρτίδας (αλλά όχι ανά παρτίδα τεκμηριωμένη) | Κανένας ή ψευδείς ισχυρισμούς |
| Ηλεκτρικές δοκιμές (Hi-pot & IR) | 100% κάθε μονάδα – καταγράφονται τα δεδομένα δοκιμής | Βάσει δείγματος (AQL 1.0) | Τυχαία ή παράλειψη |
| Πλήρης ιχνηλασιμότητα (Ρητίνη→Ολοκληρωμένος σύνδεσμος) | Παρακολούθηση ERP, ανακτήσιμη εντός 24 ωρών | Ναι, αλλά πιο αργή απόκριση | Κανένας |
| Χρόνος παράδοσης (Τυπική ποσότητα) | 15-17 εργάσιμες ημέρες | 6-10 εβδομάδες | Απρόβλεπτο (2–20 εβδομάδες) |
| Προσαρμογή MOQ (μήκος καλωδίου, χρώμα, σήμανση) | 100 τεμ. – ευέλικτο | 500+ τεμ, υψηλές αμοιβές μηχανικού | Δεν προσφέρεται ή δεν υπάρχει έλεγχος ποιότητας |
| Πιστοποιήσεις | ISO 9001, 14001, 13485 | Συνήθως μόνο ISO 9001 | Τυπικά κανένα |
Για να επιτύχετε τη σφράγιση με βαθμολογία IP67/IP68 στην πραγματική εγκατάσταση πεδίου, ακολουθήστε αυτές τις επαληθευμένες διαδικασίες:
| Βήμα | Δράση | Κρίσιμη τιμή / Σημείο ελέγχου |
| 1 | Σφίξτε με το χέρι το παξιμάδι ζεύξης μέχρι ο δακτύλιος Ο να έρθει σε επαφή με την επιφάνεια του πίνακα. | Η οπτική επαφή επιβεβαιώθηκε. |
| 2 | Εφαρμόστε τελική ροπή χρησιμοποιώντας βαθμονομημένο κλειδί. | 1,0 – 1,2 Nm (ΜΗΝ υπερβαίνετε τα 1,5 Nm – η υπερβολική ροπή παραμορφώνει τον δακτύλιο Ο και αυξάνει τη δύναμη εισαγωγής). |
| 3 | Επαληθεύστε την ακτίνα κάμψης του καλωδίου κατά την είσοδο. | ≥ 5× εξωτερική διάμετρος καλωδίου – οι οξείες κάμψεις τραβούν τις επαφές και θέτουν σε κίνδυνο την πίσω στεγανοποίηση. |
| 4 | Εξωτερικός προσανατολισμός | Έξοδος καλωδίου προς τα κάτω – αποτρέπει τη συγκέντρωση νερού στη διεπαφή του παξιμαδιού ζεύξης. |
| 5 | Συχνότητα επιθεώρησης δακτυλίου Ο | Ετήσια για καθημερινά περιβάλλοντα πλύσης/επεξεργασίας τροφίμων. κάθε 2-3 χρόνια για τυπική εσωτερική/εξωτερική βιομηχανική χρήση. |
| Πιστοποίηση / Πρωτόκολλο | Πεδίο εφαρμογής και αποδεικτικά στοιχεία που παρέχονται με κάθε παραγγελία |
| ISO 9001:2015 | Πλήρες QMS – σχεδιασμός, παραγωγή, μετά την πώληση. Οι εκθέσεις ελέγχου είναι διαθέσιμες στο NDA. |
| ISO 14001:2015 | Περιβαλλοντική διαχείριση – μείωση αποβλήτων και συμμόρφωση με RoHS/REACH. |
| ISO 13485:2016 | Ισχύει για ιατρικό εξοπλισμό (διαγνωστικό/παρακολούθηση) – αυστηρός έλεγχος αλλαγών και ιχνηλασιμότητα. |
| Αναγνώριση UL | Ασφάλεια σε επίπεδο εξαρτήματος για τη Βόρεια Αμερική – Σήμα UL σε κάθε περίβλημα. |
Ροπή: 1,0 – 1,2 Nm (τελική σύσφιξη μετά το κάθισμα με το χέρι).
Κάτω από 0,8 Nm: Η συμπίεση του δακτυλίου O είναι ανεπαρκής – το IP67 πέφτει στο IP54 (προστατευμένο από τη σκόνη αλλά όχι στεγανό). Έχουμε δει εισροή νερού εντός 2 ωρών σε βάθος 0,5 μέτρων στις εργαστηριακές μας δοκιμές.
Πάνω από 1,5 Nm: Ο δακτύλιος Ο φθοριοσιλικόνης εξωθεί στο διάκενο του νήματος, προκαλώντας μόνιμη παραμόρφωση και αυξημένη δύναμη ζευγαρώματος. Η τσιμούχα μπορεί αρχικά να περάσει IP67 αλλά θα αποτύχει μετά τον θερμικό κύκλο (διαστολή/συστολή).
Σύσταση: Χρησιμοποιήστε ένα προκαθορισμένο ροπόκλειδο – μπορούμε να το παρέχουμε ως αξεσουάρ με παραγγελίες όγκου.
Τυπικά δείγματα: 5–10 τεμάχια διαθέσιμα εντός 3 εργάσιμων ημερών (εφόσον το απόθεμα το επιτρέπει).
Παραγγελίες μικρής παρτίδας (100–500 τεμ.): 12–15 εργάσιμες ημέρες από την επιβεβαίωση της παραγγελίας.
Μεγάλος όγκος (500+ τμχ): 18–20 εργάσιμες ημέρες, με διαθέσιμες τμηματικές αποστολές.
Προσαρμοσμένα συγκροτήματα καλωδίων (μήκος, μετρητής σύρματος, χρωματική κωδικοποίηση): MOQ 100 τεμάχια – η έγκριση του μηχανικού σχεδίου διαρκεί 2–3 ημέρες και, στη συνέχεια, η παραγωγή 15 ημερών.
