Ξανασμίξιμοαναπτύσσει λύσεις σύνδεσης για εφαρμογές που απαιτούν αξιόπιστες ηλεκτρικές συνδέσεις, άνετη λειτουργία και συμπαγή ενσωμάτωση. ΟΜεταλλικός σύνδεσμος ώθησης της σειράς Bείναι ένας κυκλικός σύνδεσμος που σχεδιάστηκε γύρω από έναν μηχανισμό αυτόματου κλειδώματος push-pull, βοηθώντας τους κατασκευαστές εξοπλισμού να δημιουργήσουν ασφαλείς συνδέσεις ενώ απλοποιεί το συνηθισμένο ζευγάρωμα και αποσύνδεση σε βιομηχανικές, οργάνων, ιατρικές και άλλες ηλεκτρονικές εφαρμογές.
Ένας μεταλλικός σύνδεσμος ώθησης της σειράς B συνδυάζει ένα μεταλλικό κυκλικό περίβλημα με μηχανισμό κλειδώματος ώθησης για να υποστηρίζει γρήγορες, ασφαλείς ηλεκτρικές συνδέσεις. Ανάλογα με την επιλεγμένη διαμόρφωση, αυτή η οικογένεια υποδοχών μπορεί να φιλοξενήσει πολλαπλές ρυθμίσεις επαφών, διαφορετικά στυλ τοποθέτησης και επιλογές τερματισμού συγκόλλησης, πτύχωσης ή PCB. Αυτά τα χαρακτηριστικά καθιστούν άξιο προσοχής για εξοπλισμό που απαιτεί επαναλαμβανόμενη σύνδεση, εγκατάσταση αποδοτικής χρήσης χώρου και αξιόπιστη μετάδοση σήματος ή ισχύος. Αυτό το άρθρο εξηγεί πώς λειτουργεί ο σύνδεσμος, τα κύρια πλεονεκτήματα σχεδιασμού του, τα σενάρια εφαρμογής, τα κριτήρια επιλογής και τα ζητήματα ποιότητας. Περιγράφει επίσης τις τεχνικές πληροφορίες που πρέπει να επιβεβαιώσουν οι αγοραστές με τη Reunion πριν καθορίσουν μια σύνδεση για ένα νέο σχέδιο ή έργο αντικατάστασης.
Ο μεταλλικός σύνδεσμος ώθησης της σειράς Β είναι ένας κυκλικός ηλεκτρικός σύνδεσμος που χρησιμοποιεί έναν μηχανισμό αυτομανδάλωσης με ώθηση για τη σύνδεση και την αποσύνδεση των ταιριασμένων εξαρτημάτων. Σε αντίθεση με τους συμβατικούς συνδέσμους με σπείρωμα, οι οποίοι συνήθως απαιτούν περιστροφική σύσφιξη, ένας σχεδιασμός push-pull επιτρέπει στους χρήστες να δημιουργήσουν μια σύνδεση εισάγοντας το βύσμα στη συμβατή του υποδοχή. Ο μηχανισμός ασφάλισης εμπλέκεται όταν ο σύνδεσμος είναι σωστά συνδυασμένος και απελευθερώνεται μέσω της καθορισμένης ενέργειας έλξης.
Το μεταλλικό περίβλημα παρέχει μια στιβαρή μηχανική διεπαφή και μπορεί να συμβάλει στην ηλεκτρομαγνητική συμβατότητα όταν η δομή θωράκισης του συνδετήρα είναι σωστά ενσωματωμένη στον εξοπλισμό. Ανάλογα με τη διαμόρφωση, ο σύνδεσμος μπορεί να υποστηρίξει μετάδοση ηλεκτρικού σήματος, παροχή ισχύος ή συνδυασμό απαιτήσεων κυκλώματος.
Οι πληροφορίες προϊόντος της σειράς B της Reunion καλύπτουν πολλαπλά μεγέθη και διαμορφώσεις συνδέσεων. Οι διαθέσιμες επιλογές μπορεί να περιλαμβάνουν ευθείες ή γωνιακές κατασκευές, διαφορετικές ρυθμίσεις επαφής και εναλλακτικές μεθόδους τερματισμού. Οι αγοραστές θα πρέπει να συμβουλεύονται το ισχύον σχέδιο προϊόντος και τις προδιαγραφές για να επαληθεύσουν τα ακριβή χαρακτηριστικά ενός επιλεγμένου μοντέλου.

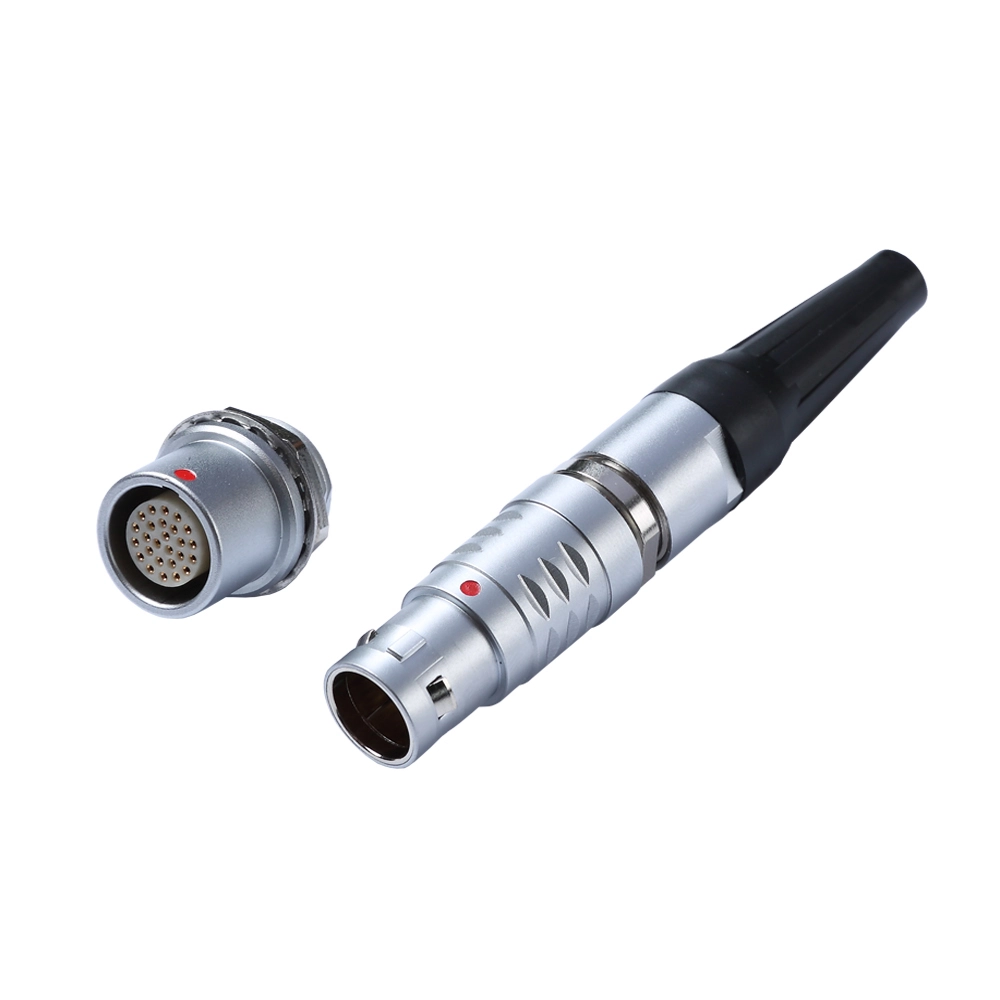

Για λεπτομερείς πληροφορίες προϊόντος, επισκεφθείτε τη σελίδα Reunion B Series Metal Push-pull Connector.
Ο μηχανισμός push-pull έχει σχεδιαστεί για να κάνει τις λειτουργίες ηλεκτρικής σύνδεσης απλές χωρίς να θυσιάζεται η ασφάλεια της διεπαφής ζευγαρώματος. Η λειτουργία του μπορεί να γίνει κατανοητή σε τρία στάδια.
Αυτή η αρχή λειτουργίας είναι ιδιαίτερα χρήσιμη σε εξοπλισμό που απαιτεί συχνές αλλαγές σύνδεσης, πρόσβαση συντήρησης ή λειτουργία σε περιορισμένους χώρους. Μπορεί να μειώσει τον χρόνο που δαπανάται για επαναλαμβανόμενο χειρισμό συνδετήρων σε σύγκριση με συστήματα σύνδεσης που απαιτούν πολλαπλά βήματα σύσφιξης.
Ωστόσο, ο μηχανισμός ασφάλισης δεν πρέπει να αντιμετωπίζεται ως υποκατάστατο της σωστής εγκατάστασης. Η καταπόνηση του καλωδίου, η κακή ευθυγράμμιση του συνδετήρα, τα μη συμβατά εξαρτήματα που συνδυάζουν και ο ακατάλληλος χειρισμός μπορεί να επηρεάσουν την απόδοση της σύνδεσης. Οι χρήστες θα πρέπει να ακολουθούν τις οδηγίες του κατασκευαστή για το ζευγάρωμα, την απελευθέρωση και τη διαχείριση καλωδίων.
Ο αυτομανδαλώσιμος σχεδιασμός υποστηρίζει γρήγορο ζευγάρωμα και σκόπιμη απελευθέρωση. Είναι χρήσιμο όταν οι χειριστές πρέπει να συνδέουν ή να αποσυνδέουν τακτικά ηλεκτρικά κυκλώματα χωρίς να περιστρέφουν επανειλημμένα ένα παξιμάδι ζεύξης.
Το μεταλλικό κέλυφος παρέχει μια ανθεκτική δομή σύνδεσης και μπορεί να υποστηρίξει τη συνέχεια θωράκισης σε κατάλληλα σχεδιασμένα συστήματα. Η αποτελεσματική προστασία από ηλεκτρομαγνητικές παρεμβολές εξαρτάται από την πλήρη σύνδεση, συμπεριλαμβανομένης της επαφής του κελύφους, της θωράκισης του καλωδίου, της γείωσης και της ποιότητας εγκατάστασης.
Τα διαφορετικά σχέδια εξοπλισμού απαιτούν διαφορετικούς αριθμούς ηλεκτρικών κυκλωμάτων. Η οικογένεια της σειράς B περιλαμβάνει διαμορφώσεις πολλαπλών επαφών, επιτρέποντας στους μηχανικούς να αξιολογούν τις επιλογές σύμφωνα με τον αριθμό σημάτων, τις απαιτήσεις ισχύος, τον διαθέσιμο χώρο και την αρχιτεκτονική καλωδίωσης. Ο ακριβής αριθμός των επαφών και οι ηλεκτρικές τους ονομασίες πρέπει να επαληθευτούν για το επιλεγμένο μοντέλο.
Ανάλογα με τη διαμόρφωση του προϊόντος, οι επιλογές τερματισμού μπορεί να περιλαμβάνουν:
Το στυλ επαφής, το μέγεθος του αγωγού, τα εργαλεία συναρμολόγησης και ο χώρος εγκατάστασης θα πρέπει να αξιολογούνται μαζί πριν καθοριστεί ο σύνδεσμος.
Τα χαρακτηριστικά πλήκτρων βοηθούν στην καθοδήγηση του βύσματος στον σωστό προσανατολισμό ζευγαρώματος. Αυτό μπορεί να μειώσει τον κίνδυνο λανθασμένης ευθυγράμμισης και να βελτιώσει τη συνοχή της συναρμολόγησης, ειδικά όταν ο εξοπλισμός περιέχει πολλούς παρόμοιους συνδέσμους.
Ο μεταλλικός σύνδεσμος ώθησης της σειράς B μπορεί να θεωρηθεί για εξοπλισμό που επωφελείται από μια συμπαγή κυκλική διεπαφή και άνετο χειρισμό σύνδεσης. Η πραγματική καταλληλότητα εξαρτάται από την ηλεκτρική, μηχανική και περιβαλλοντική βαθμολογία του επιλεγμένου μοντέλου.
Για ιατρικές, κρίσιμες για την ασφάλεια εφαρμογές ή άλλες ελεγχόμενες εφαρμογές, ο σύνδεσμος πρέπει να πληροί τις απαιτήσεις του πλήρους σχεδιασμού του εξοπλισμού. Η γενική περιγραφή προϊόντος μιας εφαρμογής σύνδεσης δεν καθορίζει ανεξάρτητα τη συμμόρφωση με κάθε πρότυπο για συγκεκριμένη εφαρμογή.
Η επιλογή μιας σύνδεσης με βάση μόνο την εμφάνιση ή το μέγεθος του κελύφους μπορεί να οδηγήσει σε προβλήματα συμβατότητας. Οι μηχανικοί και οι ομάδες αγορών θα πρέπει να αξιολογήσουν τις πλήρεις ηλεκτρικές και μηχανικές απαιτήσεις πριν υποβάλουν μια παραγγελία.
Προσδιορίστε πόσα κυκλώματα ισχύος και σήματος χρειάζεται ο εξοπλισμός. Επιτρέψτε την προβλεπόμενη αρχιτεκτονική καλωδίωσης και επιβεβαιώστε εάν το επιλεγμένο ένθετο υποστηρίζει την απαιτούμενη διάταξη επαφών. Μην υποθέτετε ότι οι σύνδεσμοι με παρόμοιες εξωτερικές διαστάσεις έχουν πανομοιότυπες εσωτερικές διατάξεις.
Ελέγξτε το ονομαστικό ρεύμα και την τάση λειτουργίας για την ακριβή διαμόρφωση του συνδετήρα. Αυτές οι τιμές μπορεί να διαφέρουν ανάλογα με τη διάμετρο επαφής, τον αριθμό επαφών, το μέγεθος του αγωγού, τη θερμοκρασία και τις συνθήκες λειτουργίας. Η μέγιστη βαθμολογία ενός μοντέλου δεν πρέπει ποτέ να εφαρμόζεται αυτόματα σε ολόκληρη τη σειρά.
Επιλέξτε συγκόλληση, πτύχωση ή τερματισμό PCB σύμφωνα με το σχεδιασμό και τη διαδικασία κατασκευής του εξοπλισμού. Επιβεβαιώστε τα απαιτούμενα εργαλεία, τις προδιαγραφές καλωδίου, τη διάταξη PCB και τον διαθέσιμο χώρο συναρμολόγησης.
Επαληθεύστε τους αριθμούς ανταλλακτικών βύσματος και υποδοχής, τις διαστάσεις του κελύφους, την αποκοπή του πίνακα, τη διάταξη τοποθέτησης και το εύρος διαμέτρου καλωδίου. Για έργα αντικατάστασης, συγκρίνετε τα σχέδια του υπάρχοντος συνδέσμου και τη διάταξη επαφών αντί να βασίζεστε μόνο στο όνομα του προϊόντος.
Ελέγξτε τη θερμοκρασία λειτουργίας, την υγρασία, τους κραδασμούς, τους μηχανικούς κραδασμούς, την έκθεση στη διάβρωση και την προστασία εισόδου. Επιλέξτε ένα επίπεδο προστασίας κατάλληλο για το επιδιωκόμενο περιβάλλον και βεβαιωθείτε ότι η πλήρης συναρμολογημένη σύνδεση πληροί την απαίτηση.
Ο ακόλουθος πίνακας συνοψίζει τους κύριους παράγοντες που πρέπει να ληφθούν υπόψη κατά την αξιολόγηση ενός βύσματος της σειράς Β για ένα νέο σχεδιασμό εξοπλισμού.
| Συντελεστής Επιλογής | Τι να ελέγξετε | Γιατί έχει σημασία |
|---|---|---|
| Αριθμός επαφών | Αριθμός και διάταξη ηλεκτρικών επαφών | Διασφαλίζει ότι ο σύνδεσμος υποστηρίζει τα απαιτούμενα κυκλώματα |
| Ηλεκτρικές βαθμολογίες | Ονομαστικό ρεύμα, τάση λειτουργίας και προδιαγραφές επαφών | Βοηθά στην αποφυγή ηλεκτρικής υπερέντασης και ακατάλληλων συνθηκών λειτουργίας |
| Τύπος τερματισμού | Διαμόρφωση συγκόλλησης, πτύχωσης ή PCB | Καθορίζει τη μέθοδο καλωδίωσης, τα εργαλεία και τις απαιτήσεις συναρμολόγησης |
| Προσανατολισμός συνδετήρα | Ευθεία ή γωνιακή κατασκευή, όπου υπάρχει | Βοηθά στην προσαρμογή του χώρου δρομολόγησης και εγκατάστασης καλωδίων |
| Κλείδωμα και ευθυγράμμιση | Συμβατά εξαρτήματα ζευγαρώματος και διάταξη κλειδαριών | Μειώνει τους κινδύνους εσφαλμένου ζευγαρώματος και ακούσιας αποσύνδεσης |
| Προστασία του περιβάλλοντος | Διαβάθμιση IP, θερμοκρασία, υγρασία, δονήσεις και συνθήκες διάβρωσης | Υποστηρίζει αξιόπιστη λειτουργία στο προβλεπόμενο περιβάλλον |
| Απαιτήσεις υπηρεσιών | Αναμενόμενη συχνότητα ζευγαρώματος και πρόσβαση συντήρησης | Βοηθά στον προσδιορισμό του εάν η υποδοχή ταιριάζει στη ροή εργασιών λειτουργίας |
Αυτός ο πίνακας είναι μια λίστα ελέγχου επιλογής, δεν υποκαθιστά το επίσημο φύλλο δεδομένων προϊόντος. Επιβεβαιώστε κάθε κρίσιμη τιμή σε σχέση με την τρέχουσα τεχνική τεκμηρίωση για τον ακριβή αριθμό ανταλλακτικού.
Η σωστή εγκατάσταση βοηθά στη διατήρηση της απόδοσης του συνδετήρα καθ' όλη τη διάρκεια ζωής του εξοπλισμού. Ακόμη και ένας καλά σχεδιασμένος σύνδεσμος μπορεί να αποτύχει πρόωρα εάν συναρμολογηθεί λανθασμένα ή εκτεθεί σε συνθήκες εκτός των ονομαστικών του ορίων.
Οι μέθοδοι καθαρισμού και τα λιπαντικά, εάν επιτρέπονται, θα πρέπει να ακολουθούν τις οδηγίες του κατασκευαστή. Μη εγκεκριμένα χημικά ή λειαντικά εργαλεία μπορεί να προκαλέσουν ζημιά στην επιμετάλλωση, τη μόνωση ή τα εξαρτήματα σφράγισης.
Για έργα OEM και επαναλαμβανόμενες παραγγελίες παραγωγής, η ποιότητα του συνδέσμου θα πρέπει να αξιολογείται μέσω τεκμηριωμένων απαιτήσεων και όχι μόνο μέσω γενικών ισχυρισμών. Μια δομημένη αξιολόγηση μπορεί να βοηθήσει τις ομάδες αγορών να συγκρίνουν τους προμηθευτές και να μειώσουν τους κινδύνους ολοκλήρωσης.
Πριν εγκρίνετε έναν σύνδεσμο, λάβετε υπόψη τα ακόλουθα σημεία:
Η σελίδα προϊόντων της σειράς B της Reunion παρέχει ένα σημείο εκκίνησης για την αξιολόγηση του προϊόντος. Για κρίσιμες αποφάσεις σχεδιασμού, οι αγοραστές θα πρέπει να λάβουν τις τρέχουσες προδιαγραφές για το συγκεκριμένο μοντέλο και να επιβεβαιώσουν ότι η προτεινόμενη διαμόρφωση πληροί τις απαιτήσεις τους.
Το κύριο πλεονέκτημά του είναι ο συνδυασμός λειτουργίας αυτοασφάλισης push-pull και μεταλλικής κυκλικής δομής σύνδεσης. Αυτός ο σχεδιασμός μπορεί να απλοποιήσει το επαναλαμβανόμενο ζευγάρωμα και αποσύνδεση ενώ υποστηρίζει ασφαλείς συνδέσεις σε συμβατό εξοπλισμό.
Ανάλογα με το επιλεγμένο μοντέλο, οι επιλογές μπορεί να περιλαμβάνουν επαφές συγκόλλησης, πτύχωσης και PCB. Οι αγοραστές θα πρέπει να επιβεβαιώσουν το διαθέσιμο στυλ τερματισμού και τις απαιτήσεις συναρμολόγησης για τον ακριβή αριθμό ανταλλακτικού.
Μπορεί να είναι κατάλληλο για συμβατό ιατρικό και διαγνωστικό εξοπλισμό όταν οι ηλεκτρικές, μηχανικές, καθαριστικές και περιβαλλοντικές απαιτήσεις του ταιριάζουν με την εφαρμογή. Ο πλήρης κατασκευαστής της συσκευής πρέπει να επαληθεύσει όλες τις σχετικές κανονιστικές απαιτήσεις και απαιτήσεις ασφάλειας πριν από τη χρήση.
Όχι. Η προστασία του περιβάλλοντος διαφέρει ανάλογα με το σχεδιασμό και τη διαμόρφωση του συνδετήρα. Οι αγοραστές θα πρέπει να ελέγξουν τη δηλωμένη βαθμολογία IP και εάν ισχύει για το ζευγάρωμα, τη μη συνδεδεμένη υποδοχή ή άλλη καθορισμένη κατάσταση. Μην υποθέτετε ότι μόνο ένα μεταλλικό περίβλημα παρέχει αδιάβροχη προστασία.
Παρέχετε τον απαιτούμενο αριθμό επαφών, ηλεκτρικές ονομασίες, τύπους βυσμάτων και υποδοχών, μέθοδο τερματισμού, διαστάσεις καλωδίου, απαιτήσεις τοποθέτησης, περιβάλλον λειτουργίας και εκτιμώμενη ποσότητα παραγγελίας. Ένας υπάρχων αριθμός ανταλλακτικού, σχέδιο ή δείγμα μπορεί επίσης να βοηθήσει τον προμηθευτή να αξιολογήσει τη συμβατότητα.
Ένας μεταλλικός σύνδεσμος ώθησης της σειράς B μπορεί να είναι μια πρακτική επιλογή για εξοπλισμό που απαιτεί άνετο χειρισμό σύνδεσης, ασφαλή αυτο-κλείδωμα και συμπαγή κυκλική ηλεκτρική διεπαφή. Η σωστή διαμόρφωση εξαρτάται από τον αριθμό επαφών, τις ονομασίες ρεύματος και τάσης, τη μέθοδο τερματισμού, τη μηχανική συμβατότητα και τις περιβαλλοντικές απαιτήσεις. Ελέγχοντας τις λεπτομερείς προδιαγραφές και επικυρώνοντας τη σύνδεση εντός του προβλεπόμενου εξοπλισμού, οι μηχανικοί και οι ομάδες αγορών μπορούν να λάβουν πιο σίγουρες αποφάσεις προμήθειας. Εξερευνήστε τον μεταλλικό σύνδεσμο ώθησης της σειράς B από τη Reunion για να δείτε τις διαθέσιμες πληροφορίες προϊόντος. Εάν σχεδιάζετε μια νέα σχεδίαση, αντικατάσταση υπάρχοντος συνδέσμου ή προμήθεια εξαρτημάτων για παραγωγή όγκου,επικοινωνήστε μαζί μαςγια να συζητήσετε τις τεχνικές απαιτήσεις σας, να επιβεβαιώσετε τις συμβατές διαμορφώσεις και να ζητήσετε λεπτομέρειες προϊόντος για την αίτησή σας.
-
