Συναρμολόγηση καλωδίου ρομπότ

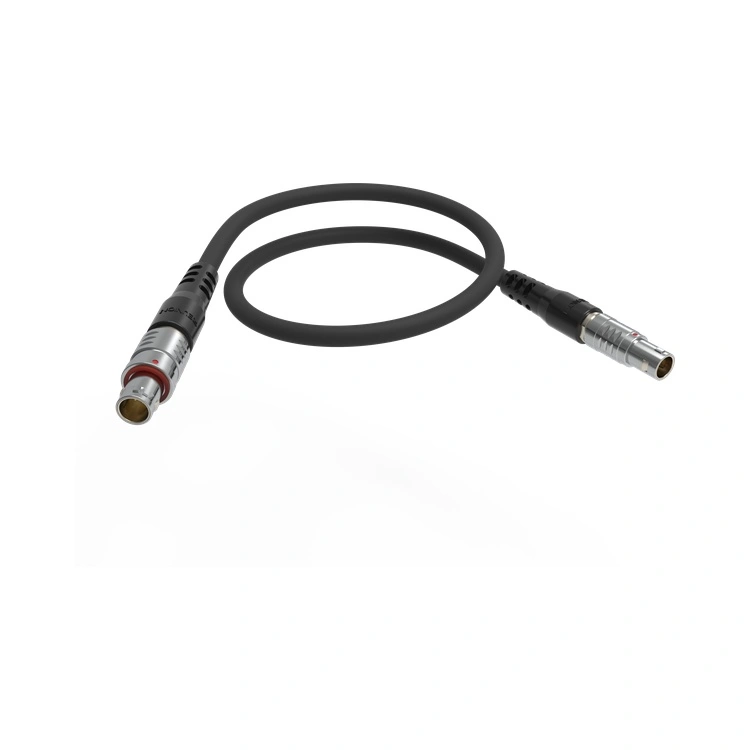

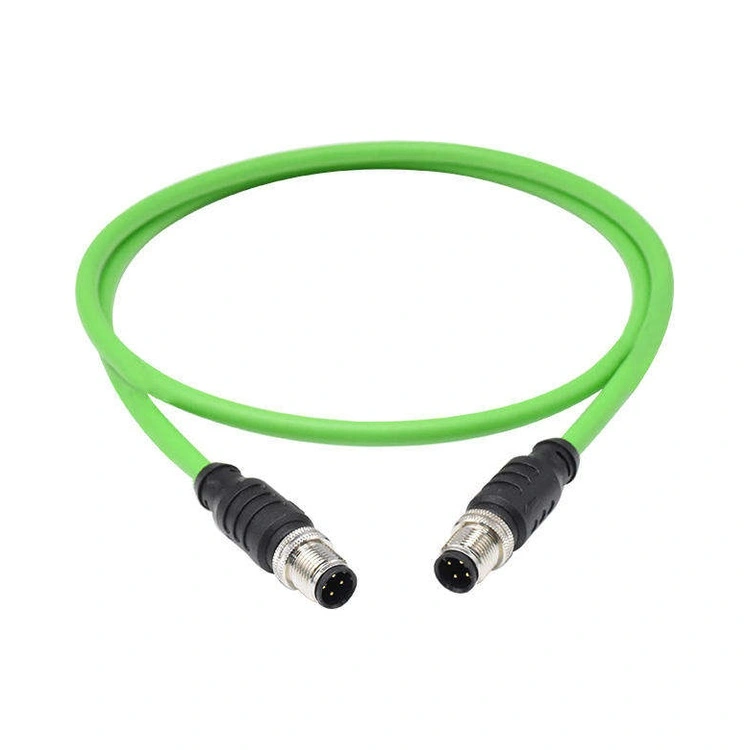

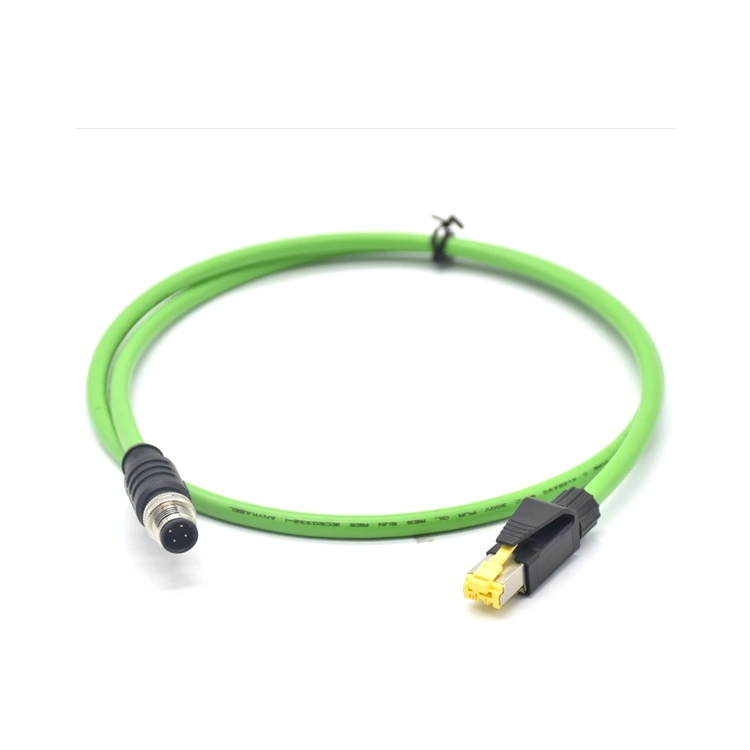

Η Reunion κατασκευάζει το συγκρότημα καλωδίων ρομπότ σε εγκαταστάσεις πιστοποιημένες κατά ISO 9001 με πλήρη ιχνηλασιμότητα, χρησιμοποιώντας αυτοματοποιημένο εξοπλισμό επεξεργασίας σύρματος και υπερχύτευση ακριβείας για τη διασφάλιση σταθερής ποιότητας. Τα συγκροτήματα είναι διαθέσιμα με μια μεγάλη γκάμα επιλογών υποδοχών—συμπεριλαμβανομένων μεταλλικών υποδοχών push-pull, υποδοχών σειράς M8/M12, υποδοχών Ethernet RJ45 και προσαρμοσμένων υποδοχών overmolded—και μπορούν να διαμορφωθούν ώστε να πληρούν τις συγκεκριμένες απαιτήσεις δρομολόγησης καλωδίων και κίνησης διαφορετικών μοντέλων ρομπότ.

Βασικά σημεία πώλησης

Πλήρεις Τεχνικές Προδιαγραφές

Προσαρμογή – Προσαρμοσμένη στην ακριβή διαδρομή του βραχίονα του ρομπότ σας

Δεν υπάρχουν δύο ρομποτικά κύτταρα πανομοιότυπα. Η εσωτερική ομάδα μηχανικών της Reunion συνεργάζεται απευθείας με τους μηχανικούς σχεδιαστές σας για να δημιουργήσει ένα συγκρότημα καλωδίων βιομηχανικού ρομπότ που ακολουθεί τη συγκεκριμένη διαδρομή άρθρωσης του βραχίονά σας — είτε πρόκειται για αρθρωτό ρομπότ 6 αξόνων, είτε για SCARA είτε για συνεργατικό cobot.

Τι μπορούμε να προσαρμόσουμε

Διαμόρφωση πλεξούδας – Συνδυάστε τροφοδοσία, κωδικοποιητή, Ethernet και πνευματική σωλήνωση σε μια ενιαία τυλιγμένη δέσμη ή ξεχωριστές δευτερεύουσες πλεξούδες για αρθρωτή αντικατάσταση.

Προσανατολισμός συνδετήρα – Καθορίστε γωνίες εξόδου 0°, 45° ή 90° για να αποφύγετε τις σφιχτές στροφές ακριβώς στον σύνδεσμο—μια κοινή παράβλεψη σχεδιασμού που μειώνει τη διάρκεια ζωής του καλωδίου κατά 60%.

Προδιαμορφωμένες κάμψεις – Μπορούμε να ορίσουμε θερμικά καμπύλες στα καλώδια για να ταιριάζουν με την ουδέτερη στάση του ρομπότ σας, μειώνοντας το άγχος κατά τη θέση στο σπίτι.

Υλικό μπουφάν – Επιλέξτε PUR για έκθεση σε λάδι/ψυκτικό, TPE για υψηλή ευκαμψία/χαμηλή θερμοκρασία ή FEP/τεφλόν για υπερβολική ζέστη (έως 200°C).

Overmold Color & Marking – Προσθέστε αριθμημένους κλάδους, ετικέτες κυκλωμάτων ή κωδικούς QR για γρήγορη αναγνώριση συντήρησης—μια δυνατότητα που επαινείται από τους τεχνικούς επιτόπου σέρβις.

Η διαδικασία κατασκευής μας – Ανιχνεύσιμη, Επαναλαμβανόμενη, Αξιόπιστη

Επιθεώρηση εισερχόμενου υλικού – Κάθε καρούλι καλωδίου επαληθεύεται για την αντίσταση του αγωγού και το πάχος μόνωσης πριν από την απελευθέρωση.

Αυτοματοποιημένη κοπή και απογύμνωση – Μετρημένα μήκη με λέιζερ με ακρίβεια ±1 mm. Απογύμνωση με μηδενική εγκοπή για αποφυγή ζημιάς στον αγωγό.

Δρομολόγηση υποσυναρμολόγησης – Καλώδια τοποθετημένα σε σανίδες καλωδίωσης με σπειροειδή περιτύλιγμα ή πλεγμένο χιτώνιο για προστασία από την τριβή.

Συγκρότημα συνδετήρων και έλεγχος ροπής – Όλοι οι συνδετήρες με σπείρωμα σφίγγονται στην καθορισμένη ροπή (ψηφιακό εργαλείο με ίχνος ελέγχου).

Overmolding (In-House Tooling) – Κατακόρυφη χύτευση με έγχυση με ενσωματωμένη γεωμετρία ανακούφισης καταπόνησης. καταγραφεί το βάρος και η θερμοκρασία της βολής.

100% Ηλεκτρική δοκιμή – Συνέχεια (όλες οι ακίδες), αντίσταση μόνωσης (≥100 MΩ) και διηλεκτρική αντοχή (1,5 kV AC).

Δοκιμή δειγμάτων – Ανά παρτίδα, εκτελούμε 5 συγκροτήματα σε προσαρμοσμένες συσκευές δοκιμών για επικύρωση

Τελική επιθεώρηση και συσκευασία – Οπτικός έλεγχος υπό μεγέθυνση. αντιστατικές σακούλες + χαρτοκιβώτια ποιότητας εξαγωγής με ατομικούς σειριακούς αριθμούς.

Πιστοποιήσεις που χτίζουν εμπιστοσύνη

Η Reunion διατηρεί ενεργές πιστοποιήσεις που είναι δημόσια επαληθεύσιμες μέσω καταχωρητών τρίτων:

ISO 9001:2015 – Σύστημα διαχείρισης ποιότητας

ISO 14001:2015 – Περιβαλλοντική διαχείριση

ISO 13485:2016 – Ποιότητα ιατρικής συσκευής (ισχύει για συγκροτήματα καλωδίων χειρουργικών ρομπότ)

RoHS & REACH – Πλήρης συμμόρφωση με τους περιορισμούς ουσιών της ΕΕ. εκθέσεις δοκιμών διαθέσιμες κατόπιν αιτήματος

Συχνές Ερωτήσεις (FAQ)

Ε: Μπορείτε να ενσωματώσετε την ανάδραση Ethernet και κωδικοποιητή στο ίδιο συγκρότημα βιομηχανικού καλωδίου ρομπότ χωρίς παρεμβολές σήματος;

Α: Απολύτως. Η κατασκευή μας με διπλή θωράκιση (αλουμινόχαρτο κάτω από την πλεξούδα) παρέχει αποτελεσματικότητα θωράκισης >90 dB. Διαχωρίζουμε επίσης τα ζεύγη σημάτων από τους αγωγούς ισχύος κατά τουλάχιστον 2 mm εντός της δέσμης, χρησιμοποιώντας μια κεντρική ταινία πλήρωσης ή διαχωριστική ταινία. Σε περιβάλλοντα υψηλού θορύβου (π.χ. σημειακή συγκόλληση με παλμούς 1.000A), συνιστούμε την προσθήκη μιας συνολικής πλεξούδας σε ολόκληρη την πλεξούδα—επικυρώσαμε αυτήν τη διαμόρφωση σε ρομπότ συγκόλλησης με αντίσταση με μηδενικά σφάλματα επικοινωνίας για 12 μήνες.

Ε: Ποια είναι η πολιτική εγγύησης για αυτό το συγκρότημα καλωδίων βιομηχανικού ρομπότ;

Α: Προσφέρουμε μια 24μηνη εγγύηση κατασκευής από την ημερομηνία αποστολής, που καλύπτει την ακεραιότητα του συνδετήρα, την αξιοπιστία της συγκόλλησης και τη σφράγιση πάνω από καλούπι. Η διάρκεια ζωής Flex επικυρώνεται ανά παρτίδα, αλλά δεν παρέχεται εγγύηση για μηχανική κατάχρηση (π.χ. κάμψη κάτω από την καθορισμένη ακτίνα ή υπέρβαση της γωνίας στρέψης). Για συμβάσεις μεγάλου όγκου, προσφέρουμε εκτεταμένους όρους εγγύησης με βάση τις ετήσιες προβλέψεις χρήσης.

Ε: Ποιος είναι ο τυπικός χρόνος παράδοσης για μια προσαρμοσμένη διάταξη αρθρωτού καλωδίου ρομπότ;

Οι τυπικοί χρόνοι παράδοσης της Reunion για συγκροτήματα αρθρωτών καλωδίων ρομπότ:

Δείγματα πρωτοτύπων – 10-15 ημέρες (1-10 συγκροτήματα).

Πιλοτική παραγωγή – 15-20 ημέρες (10-100 συναρμολογήσεις).

Παραγγελίες παραγωγής – 20-25 εβδομάδες (500+ συναρμολογήσεις).

Οι χρόνοι παράδοσης ενδέχεται να διαφέρουν ανάλογα με τη διαθεσιμότητα των καλωδίων, τους χρόνους παράδοσης σύνδεσης και την πολυπλοκότητα της συναρμολόγησης. Συνιστούμε να δεσμεύσετε το Reunion νωρίς στον κύκλο σχεδιασμού σας για να εξασφαλίσετε βέλτιστους χρόνους παράδοσης και υποστήριξη σχεδιασμού.
