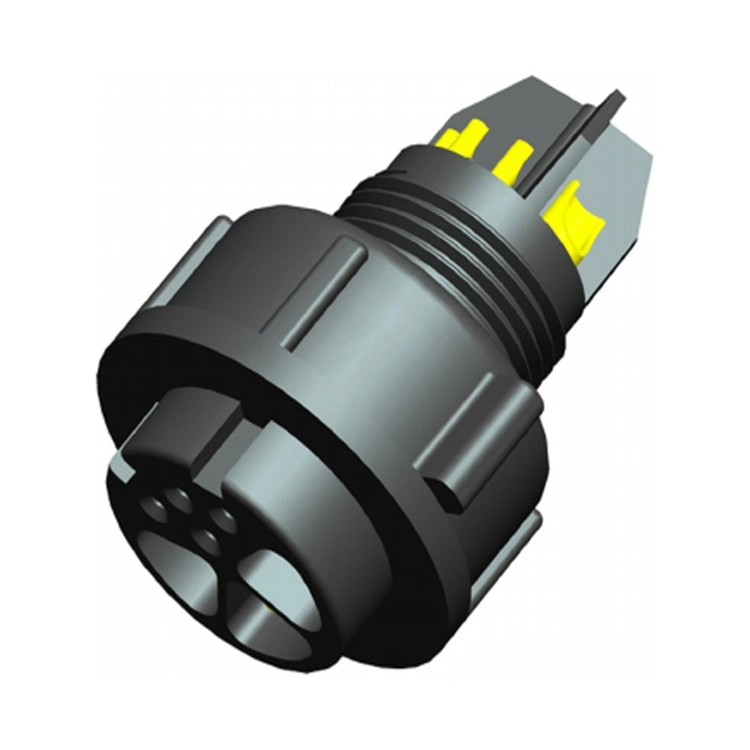

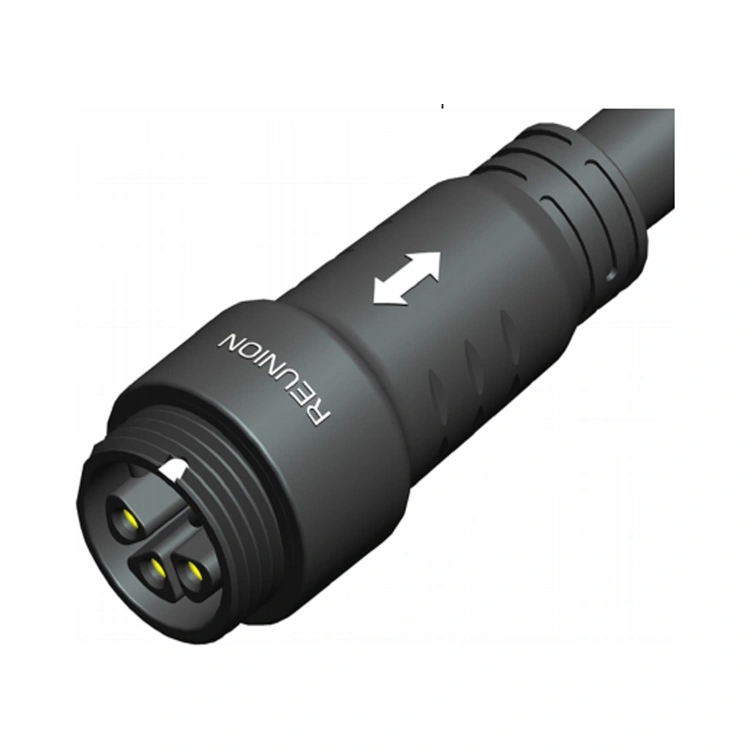

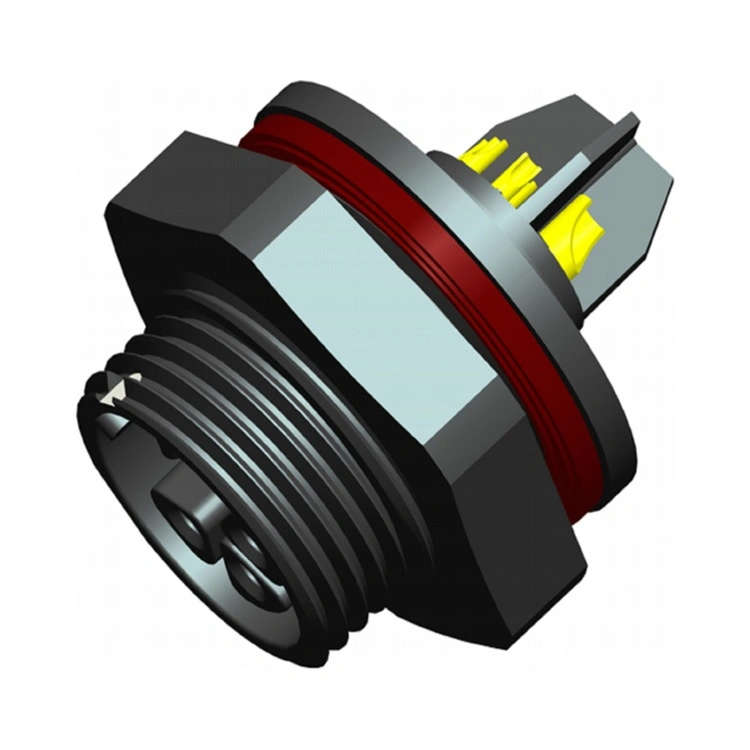

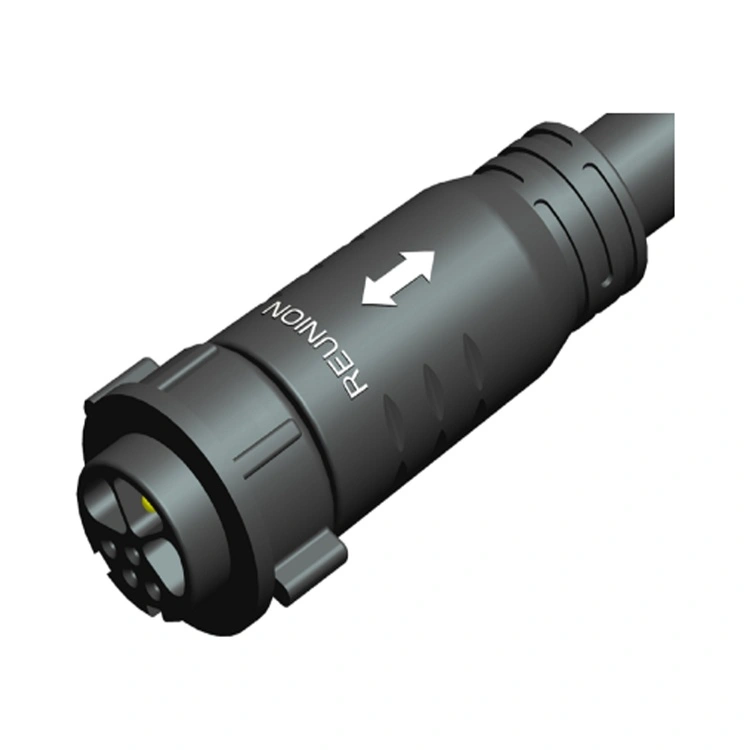

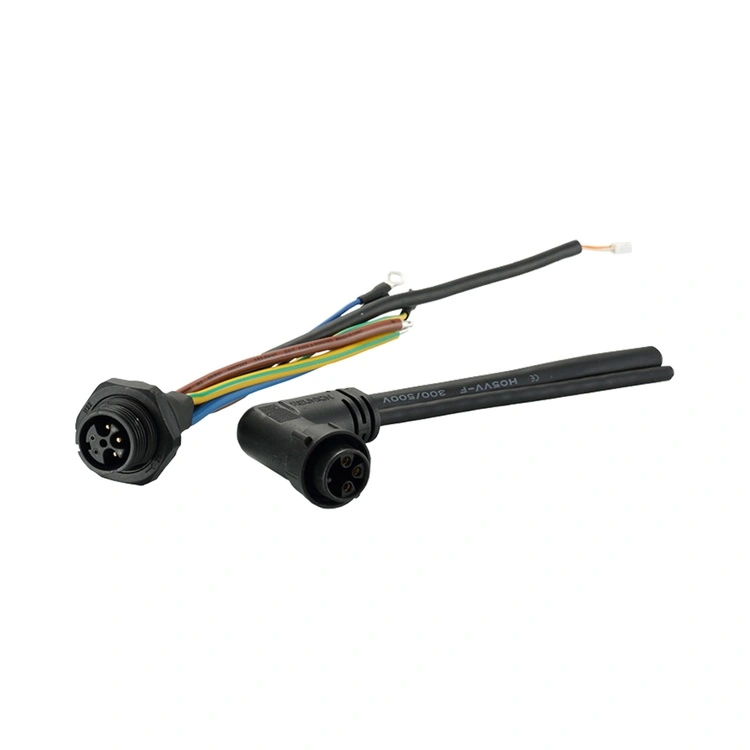

Η σειρά M Power & Signal Hybrid Connector είναι η ολοκληρωμένη λύση διασύνδεσης της Reunion για εφαρμογές που απαιτούν μεταφορά ενέργειας και δεδομένων σε ένα ενιαίο, συμπαγές περίβλημα. Αυτός ο σύνδεσμος συνδυάζει τη στιβαρή περιβαλλοντική στεγανοποίηση και τον μηχανισμό ασφάλισης με σπείρωμα της σειράς M με υβριδικές διαμορφώσεις επαφής σήματος ισχύος—εξαλείφοντας την ανάγκη για ξεχωριστά καλώδια τροφοδοσίας και σήματος.
Οι επαφές ισχύος έχουν σχεδιαστεί για ασφαλείς συνδέσεις χαμηλής αντίστασης με μετρητές καλωδίων έως 14 AWG, ενώ οι επαφές σήματος είναι θωρακισμένες και τοποθετημένες ώστε να ελαχιστοποιούν τις παρεμβολές. Η Reunion κατασκευάζει τη σειρά M μέσω μιας καθετοποιημένης διαδικασίας—από μηχανική κατεργασία ακριβείας έως αυτοματοποιημένη συναρμολόγηση και 100% ηλεκτρικές δοκιμές. Για μηχανικούς που σχεδιάζουν συμπαγή βιομηχανικό εξοπλισμό, ρομποτική ή αυτοματοποιημένα συστήματα, αυτός ο σύνδεσμος παρέχει μια αξιόπιστη, αποτελεσματική λύση που μειώνει την πολυπλοκότητα της καλωδίωσης και τις απαιτήσεις χώρου στο πάνελ.
| Χαρακτηριστικό | Οφελος |
| Τροφοδοσία και σήμα σε μία υποδοχή | Συνδυάζει παροχή ισχύος (έως 22Α) και μετάδοση σήματος σε μια ενιαία διεπαφή—μειώνει τον χώρο του πίνακα, τον αριθμό καλωδίων και τον χρόνο εγκατάστασης. |
| IP67 Περιβαλλοντική Σφράγιση | Στεγανό στη σκόνη και προστατευμένο από προσωρινή εμβάπτιση—αξιόπιστο για βιομηχανικό περιβάλλον, πλύσιμο και εξωτερικό περιβάλλον. |
| Μηχανισμός κλειδώματος με σπείρωμα | Ανθεκτικό σε κραδασμούς ζευγάρωμα—αποτρέπει την τυχαία αποσύνδεση σε εφαρμογές υψηλής δόνησης. |
| Πολλαπλές διαμορφώσεις σήματος ισχύος | Σειρά 1M 2+4Pin, 7Pin και 9Pin Σειρά 2M 3+2, 3+4Pin και 9Pin—προσαρμόζεται σε διαφορετικές απαιτήσεις ισχύος και σήματος. |
| Επίχρυσες επαφές | Χαμηλή αντίσταση επαφής και προστασία από τη διάβρωση—διατηρεί την απόδοση σε εκατοντάδες κύκλους ζευγαρώματος. |
| -40°C έως +105°C Λειτουργία | Το ευρύ φάσμα θερμοκρασιών καλύπτει ακραίες βιομηχανικές και εξωτερικές συνθήκες. |
| Ευέλικτες επιλογές τερματισμού | Συγκόλληση, συγκόλληση με εμβάπτιση και PCB—προσαρμόζεται σε διαφορετικές μεθόδους συναρμολόγησης. |
| Παράμετρος | Σειρά 1M | Σειρά 2M |
| Διαμορφώσεις επαφών | 2+4 ακίδες, 7 ακίδες, 8 ακίδες | 3+2 ακίδες, 3+4 ακίδες, 9 ακίδες |
| Ρεύμα ισχύος | 12Α | 22Α |
| Τάση ισχύος | 250V | 800V |
| Ρεύμα σήματος | 6Α | 9Α |
| Τάση σήματος | Έως 50V AC/DC | |
| Αντίσταση μόνωσης | ≥2000MΩ | ≥2000MΩ |
| Κύκλοι ζευγαρώματος | ≥1000 φορές | ≥1000 φορές |
| Θερμοκρασία λειτουργίας | -40°C ~ +105°C | -40°C ~ +105°C |
| Βαθμολογία προστασίας | IP67 (συνδυασμένη κατάσταση) | IP67 (συνδυασμένη κατάσταση) |
| Υλικό στέγασης | PA6 | PA6 |
| Υλικό Επικοινωνίας | Κράμα χαλκού με επιχρύσωση | Κράμα χαλκού με επιχρύσωση |
Η σειρά M Series Power & Signal Hybrid Connector αναπτύσσεται σε βιομηχανίες όπου η συνδυασμένη συνδεσιμότητα σήματος ισχύος απλοποιεί τον σχεδιασμό του εξοπλισμού και μειώνει την πολυπλοκότητα της εγκατάστασης.
Ρομποτική – Ισχύς κινητήρα + ανατροφοδότηση κωδικοποιητή, ισχύς εργαλείων στο τέλος του βραχίονα + σήματα αισθητήρα.
Βιομηχανικός αυτοματισμός – Ισχύς ενεργοποιητή + ανάδραση θέσης, έλεγχος βαλβίδας + παρακολούθηση κατάστασης.
Ιατρικές συσκευές – Ισχύς αντλίας + σήματα αισθητήρα ροής, ισχύς διαγνωστικού εξοπλισμού + δεδομένα.
Φωτισμός LED – Προγράμματα οδήγησης LED υψηλής ισχύος + σήματα ελέγχου DALI/DMX.
Βιομηχανικοί αισθητήρες – Ισχύς αισθητήρα + επικοινωνία IO-Link.
Automotive Manufacturing – Ισχύς εξοπλισμού γραμμής συναρμολόγησης + σήματα ελέγχου.
Ανανεώσιμες πηγές ενέργειας – Ηλιακή ισχύς παρακολούθησης + ανατροφοδότηση θέσης.
| Πιστοποίηση | Εκταση |
| ISO 9001:2015 | Διαχείριση ποιότητας—σχεδιασμός, παραγωγή και εξυπηρέτηση μετά την πώληση. |
| ISO 14001:2015 | Περιβαλλοντική διαχείριση — επαληθευμένες πρακτικές μείωσης των απορριμμάτων και βιώσιμες πρακτικές. |
| ISO 13485:2016 | Διαχείριση ποιότητας ιατρικών συσκευών—ισχύει για τη σειρά M που χρησιμοποιείται σε διαγνωστικό εξοπλισμό ή εξοπλισμό παρακολούθησης. |
| UL Αναγνωρισμένο | Πιστοποίηση ασφάλειας σε επίπεδο εξαρτημάτων για αγορές της Βόρειας Αμερικής. |
| RoHS | Περιορισμός επικίνδυνων ουσιών-συμμόρφωση με την Οδηγία της Ε.Ε. |
Η γραμμή παραγωγής της σειράς M της Reunion λειτουργεί υπό αυστηρούς ελέγχους διαδικασίας. Η σφράγιση IP67 επαληθεύεται σε κάθε παρτίδα παραγωγής μέσω πραγματικών δοκιμών εμβάπτισης. Τα αρχεία δοκιμών, τα πιστοποιητικά υλικού και οι αναφορές επιθεώρησης διατηρούνται για κάθε παρτίδα.
Και οι δύο υποδοχές συνδυάζουν ισχύ και σήμα σε μια ενιαία διεπαφή, αλλά εξυπηρετούν διαφορετικές ανάγκες εφαρμογής:

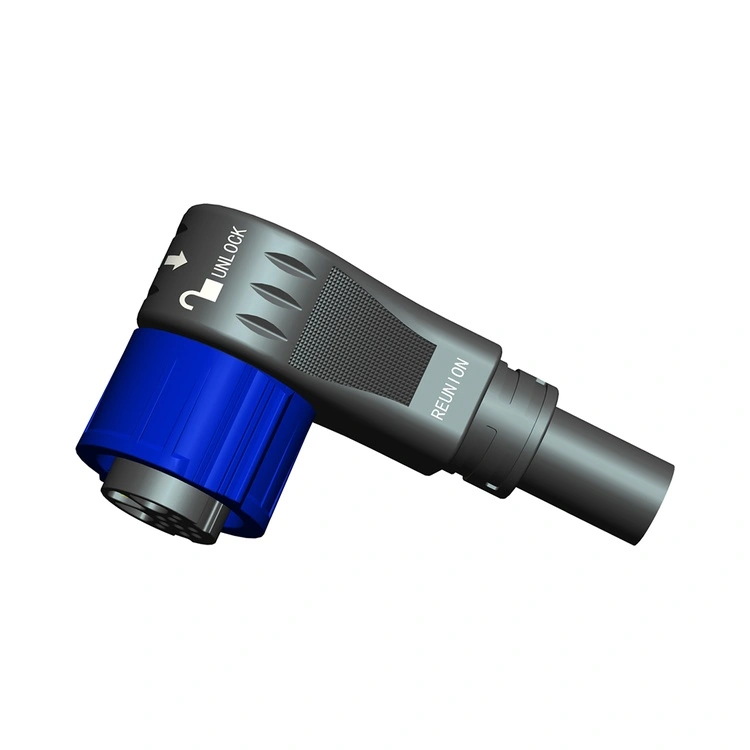

| Αποψη | Υβριδική σειρά M | Υβριδική σειρά X |
| Μηχανισμός κλειδώματος | Σύστημα κλειδώματος με σπείρωμα | Σύστημα κλειδώματος γρήγορης περιστροφής |
| Σφράγιση | IP67 (τυπικό) | IP67 (τυπικό) |
| Βαθμολογία ισχύος | Έως 22Α | Έως 30Α |
| Μέγεθος κελύφους | Σειρά 1M, 2M | Σειρά 1Χ, 3Χ |
| Κύρια Εφαρμογή | Βιομηχανική, ρομποτική, φωτισμός LED, | Εξοπλισμός δοκιμής, ρομποτική, μπαταρία, ενέργεια, οθόνη LED |
