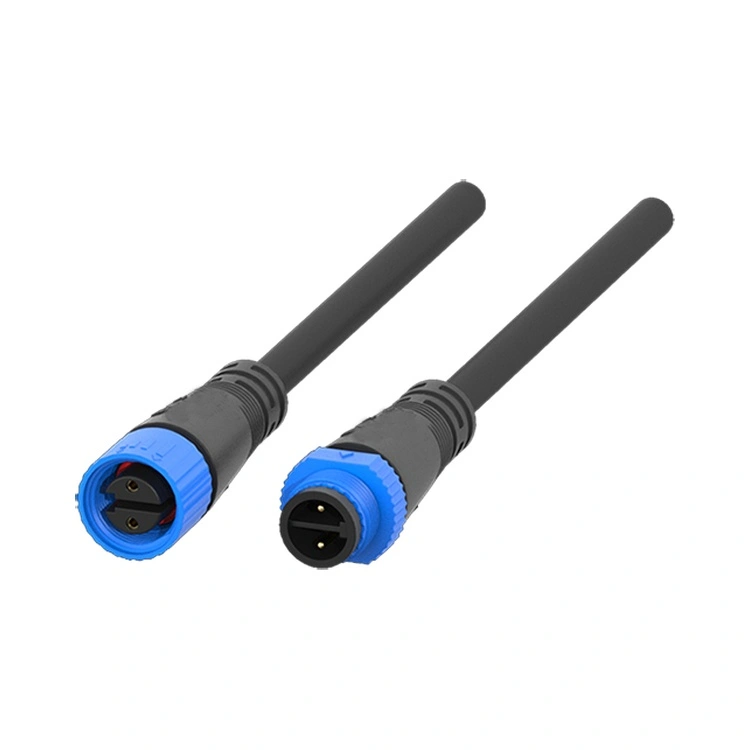

Ο συνδετήρας φωτός LED της σειράς M15 είναι η εξειδικευμένη διασύνδεση της Reunion για τη βιομηχανία φωτισμού LED εξωτερικού χώρου—ένα από τα ταχύτερα αναπτυσσόμενα τμήματα στον βιομηχανικό φωτισμό. Πιστοποιημένος σύμφωνα με τα πρότυπα διασύνδεσης φωτισμού LED, αυτός ο κυκλικός σύνδεσμος με σπείρωμα συνδυάζει μια συμπαγή σχεδίαση τύπου F 15 mm με στεγανοποίηση κατά IP67, καθιστώντας τον κατάλληλο για φώτα δρόμου, φωτισμό σήραγγας, αρχιτεκτονικό φωτισμό, προβολείς γηπέδων και οθόνες LED εξωτερικού χώρου.
Το περίβλημα του συνδετήρα είναι κατασκευασμένο από θερμοπλαστικό PA66 υψηλής αντοχής, παρέχοντας εξαιρετική αντοχή στις καιρικές συνθήκες, προστασία από τη διάβρωση και μηχανική αντοχή χωρίς τις ανησυχίες βάρους και διάβρωσης των εναλλακτικών μεταλλικών προϊόντων.
Ένα βασικό χαρακτηριστικό ασφαλείας της σειράς M15 είναι η πολυπύρηνη σχεδίαση εσωτερικών διαμερισμάτων της—οι ξεχωριστοί φραγμοί μεταξύ των αγωγών ισχύος αποτρέπουν τα βραχυκυκλώματα από ζημιά στη μόνωση των καλωδίων, μια κρίσιμη απαίτηση για εγκαταστάσεις LED υψηλής ισχύος όπου τα τροφοδοτικά μπορούν να αποδώσουν πάνω από 500W.

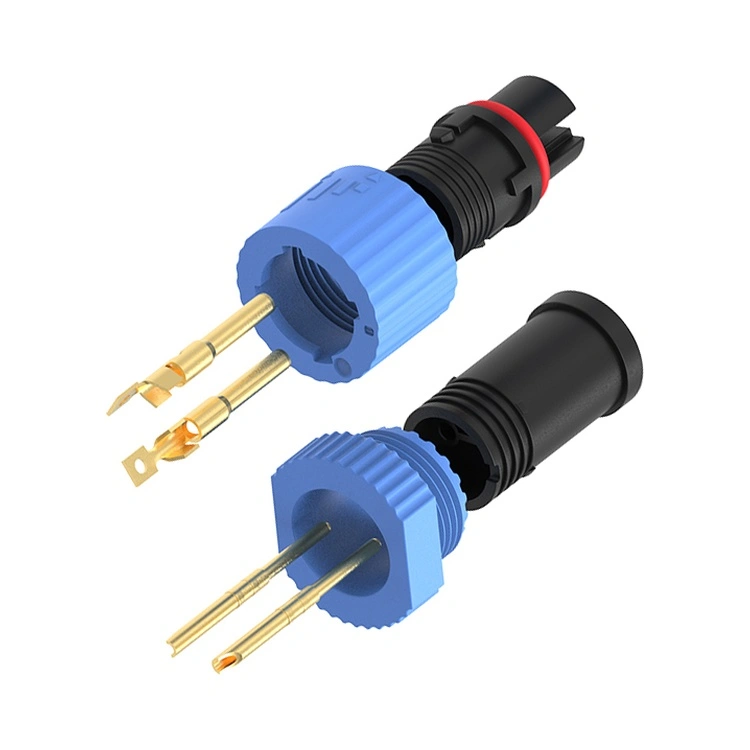

Οι επαφές κατασκευάζονται από κράμα χαλκού με επίστρωση χρυσού, διατηρώντας χαμηλή και σταθερή αντίσταση επαφής (≤3mΩ) κατά τη διάρκεια ζωής του βύσματος.
Διαθέσιμη σε διαμορφώσεις 2, 3, 4 και 5 ακίδων με ονομασίες ρεύματος έως 10Α, η σειρά M15 υποστηρίζει προγράμματα οδήγησης LED σταθερού ρεύματος και σταθερής τάσης.
Η Reunion κατασκευάζει τη σειρά M15 μέσω μιας καθετοποιημένης διαδικασίας — από χύτευση με έγχυση ακριβείας έως αυτοματοποιημένη συναρμολόγηση και 100% ηλεκτρικές δοκιμές. Ο μηχανισμός ασφάλισης με σπείρωμα εξασφαλίζει αντικραδασμικό ζευγάρωμα—κρίσιμο για εγκαταστάσεις που εκτίθενται στον άνεμο, τους κραδασμούς της κυκλοφορίας και τη θερμική ανακύκλωση από -40°C έως +105°C.
Για μηχανικούς που σχεδιάζουν συστήματα φωτισμού εξωτερικού χώρου, αυτός ο σύνδεσμος παρέχει μια αξιόπιστη, ασφαλή και συμπαγή λύση ειδικά προσαρμοσμένη για εφαρμογές LED, που υποστηρίζεται από την 15ετή εμπειρία κατασκευής της Reunion.
Η σειρά M15 έχει κατασκευαστεί ειδικά για φωτισμό LED εξωτερικού χώρου, με χαρακτηριστικά που ανταποκρίνονται στις συγκεκριμένες απαιτήσεις μακροχρόνιων εξωτερικών εγκαταστάσεων.
| Χαρακτηριστικό | Οφελος |
| IP67 Περιβαλλοντική Σφράγιση | Αντέχει στη συνεχή βύθιση—αξιόπιστο για φώτα δρόμου, φωτισμό τούνελ και εξωτερικές οθόνες που εκτίθενται σε βροχή, χιόνι και πλημμύρες. |
| Εσωτερικά διαμερίσματα πολλαπλών πυρήνων | Διαχωρίστε τα εμπόδια μεταξύ των αγωγών ισχύος—ενισχύει την ηλεκτρική ασφάλεια σε εγκαταστάσεις LED υψηλής ισχύος. |
| Συμπαγής σχεδιασμός τύπου F | Διασύνδεση 15 mm εξοικονόμησης χώρου—ιδανικό για λεπτά φωτιστικά LED και αρθρωτά συστήματα φωτισμού με στενή απόσταση. |
| PA66 Στέγαση | Ανθεκτικό στις καιρικές συνθήκες, ανθεκτικό στη διάβρωση—σχεδιασμένο για διάρκεια ζωής σε εξωτερικούς χώρους. |
| Επαφές από επιχρυσωμένο κράμα χαλκού | Χαμηλή αντίσταση επαφής (≤3mΩ) και προστασία από τη διάβρωση—διατηρεί σταθερή απόδοση του οδηγού LED με την πάροδο του χρόνου. |
| Μηχανισμός κλειδώματος με σπείρωμα | Ανθεκτικό σε κραδασμούς ζευγάρωμα—αποτρέπει τη χαλάρωση από τον άνεμο, τους κραδασμούς της κυκλοφορίας και τη θερμική ανακύκλωση. |
| 2-5 Ρυθμίσεις ακίδων | Υποστηρίζει εφαρμογές LED σταθερού ρεύματος, σταθερής τάσης και μικτής ισχύος/σήματος. |
| -40°C έως +105°C Λειτουργία | Το ευρύ φάσμα θερμοκρασιών καλύπτει ακραίες εξωτερικές συνθήκες—από τους χειμώνες της Αρκτικής έως τα καλοκαίρια της ερήμου. |
| Παράμετρος | 2 ακίδων | 3-pin | 4-pin | 5-pin |
| Εκτίμηση τάσης | 250V | 250V | 125V | 125V |
| Τρέχουσα βαθμολογία | 10Α | 10Α | 10Α | 10Α |
| Τμήμα συρμάτων | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
Θερμοκρασία λειτουργίας:-40°C ~ +105°C
Αξιολόγηση προστασίας:IP67 / IP68 (συνδυασμένο)
Υλικό στέγασης:PA66
Υλικό επικοινωνίας:Επιχρυσωμένο κράμα χαλκού
Αντίσταση επαφής:≤3mΩ
Κύκλοι ζευγαρώματος:≥500
Πρότυπο σχεδίασης:Συμμορφώνεται με τα πρότυπα διεπαφής φωτισμού LED
Αξιολόγηση ευφλεκτότητας:UL 94 V-0
Όλα τα υλικά είναι συμβατά με RoHS
Ο συνδετήρας φωτός LED της σειράς M15 αναπτύσσεται σε εφαρμογές φωτισμού εξωτερικού χώρου όπου η αξιοπιστία και η ασφάλεια είναι πρωταρχικής σημασίας.
Φωτισμός οδών & αυτοκινητοδρόμων– Φώτα δρόμου LED και συστήματα φωτισμού αυτοκινητοδρόμων.
Φωτισμός σήραγγας– Φωτισμός εθνικής οδού και σιδηροδρομικής σήραγγας.
Αρχιτεκτονικός & Φωτισμός Προσόψεων– Περιγράμματα κτιρίων, γέφυρες και μνημεία.
Γήπεδο & Αθλητικός Φωτισμός– Συστήματα προβολέων μεγάλης περιοχής.
Οθόνες LED εξωτερικού χώρου– Αρθρωτές διαφημιστικές πινακίδες και οθόνες μεγάλου μεγέθους.
Φωτισμός Τοπίου & Πάρκου– Φωτισμός μονοπατιών, διακοσμητικές εγκαταστάσεις και φωτισμός κήπου.
Φωτισμός με ηλιακή ενέργεια– Φωτισμός οδών και μονοπατιών εκτός δικτύου.
| Πιστοποίηση | Εκταση |
| ISO 9001:2015 | Διαχείριση ποιότητας—σχεδιασμός, παραγωγή και εξυπηρέτηση μετά την πώληση. |
| ISO 14001:2015 | Περιβαλλοντική διαχείριση — επαληθευμένες πρακτικές μείωσης των απορριμμάτων και βιώσιμες πρακτικές. |
| ISO 13485:2016 | Διαχείριση ποιότητας ιατρικών συσκευών—ισχύει για το M15 που χρησιμοποιείται σε διαγνωστικό εξοπλισμό ή εξοπλισμό παρακολούθησης. |
| UL Αναγνωρισμένο | Πιστοποίηση ασφάλειας σε επίπεδο εξαρτημάτων για αγορές της Βόρειας Αμερικής. |
| RoHS | Περιορισμός επικίνδυνων ουσιών-συμμόρφωση με την Οδηγία της Ε.Ε. |
Η γραμμή παραγωγής συνδετήρων LED M15 της Reunion λειτουργεί υπό αυστηρούς ελέγχους διαδικασίας. Η σφράγιση IP67 επαληθεύεται σε κάθε παρτίδα παραγωγής μέσω πραγματικών δοκιμών εμβάπτισης. Τα αρχεία δοκιμών, τα πιστοποιητικά υλικού και οι αναφορές επιθεώρησης διατηρούνται για κάθε παρτίδα, υποστηρίζοντας τους ποιοτικούς ελέγχους και τις απαιτήσεις τεκμηρίωσης πελατών.
Ο σχεδιασμός εσωτερικού διαμερίσματος πολλαπλών πυρήνων είναι αχαρακτηριστικό ασφαλείας ειδικά σχεδιασμένο στη σειρά M15 για εφαρμογές φωτισμού LED. Σε εγκαταστάσεις LED υψηλής ισχύος, το τροφοδοτικό μπορεί να αποδώσει >500W σε τάσεις έως 350V DC. Εάν ένα στρώμα μόνωσης σύρματος υποστεί ζημιά (κατά την εγκατάσταση ή από κραδασμούς), οι εκτεθειμένοι αγωγοί μπορεί να βραχυκυκλώσουν—προκαλώντας αστοχία του οδηγού ή ακόμα και πυρκαγιά. Τα εσωτερικά χωρίσματα παρέχουν φυσικό διαχωρισμό μεταξύ των αγωγών μέσα στο σώμα του συνδετήρα, αποτρέποντας την επαφή ακόμη και αν η μόνωση είναι σε κίνδυνο. Αυτό το χαρακτηριστικό είναιόχι στάνταρ σε συνδέσμους γενικής χρήσης (M8/M12) και είναι βασικός διαφοροποιητής για το M15. Τα χωρίσματα του Reunion χυτεύονται ενσωματωμένα με τον μονωτήρα - δεν προστίθενται ως ξεχωριστά εξαρτήματα - διασφαλίζοντας ότι παραμένουν αποτελεσματικά καθ 'όλη τη διάρκεια ζωής του συνδετήρα.
Για την επίτευξη και τη διατήρηση της σφράγισης IP67 σε εξωτερικές εγκαταστάσεις LED, η Reunion συνιστά:
Ροπή ζευγαρώματος– Σφίξτε με το χέρι το παξιμάδι ζεύξης έως ότου ο δακτύλιος O-ring έρθει σε επαφή με την επιφάνεια του πλαισίου και, στη συνέχεια, εφαρμόστε πρόσθετη ροπή0,4-0,6 Nmχρησιμοποιώντας δυναμόκλειδο. Μην υπερβαίνετε τα 0,8 Nm.
Επιθεώρηση δακτυλίου Ο– Ο προεγκατεστημένος δακτύλιος Ο πρέπει να επιθεωρείται σε κάθε κύκλο συντήρησης. Αντικαταστήστε εάν είναι ορατή παραμόρφωση, ρωγμές ή σκλήρυνση.
Πρόγραμμα αντικατάστασης δακτυλίου Ο– Για υπαίθριες εγκαταστάσεις με καθημερινή θερμική ανακύκλωση, αντικαθιστάτε τους δακτυλίους Ο κάθε 2-3 χρόνια ως μέρος της προληπτικής συντήρησης.
Ακτίνα κάμψης καλωδίου– Διατηρήστε μια ελάχιστη ακτίνα κάμψης5× διάμετρος καλωδίου στην είσοδο του συνδετήρα για την αποφυγή καταπόνησης στο στεγανοποιητικό καλώδιο.
Προσανατολισμός καλωδίου– Προσανατολίστε την έξοδο του καλωδίου προς τα κάτω για να αποτρέψετε τη συγκέντρωση νερού κοντά στη διεπαφή στεγανοποίησης.
Καθαρισμός πριν από την επανασύνδεση– Καθαρίστε τους εξωτερικούς συνδέσμους με ήπιο απορρυπαντικό και νερό πριν από την επανασύνδεση για να αποτρέψετε τα υπολείμματα από το να θέσουν σε κίνδυνο τη σφράγιση.
