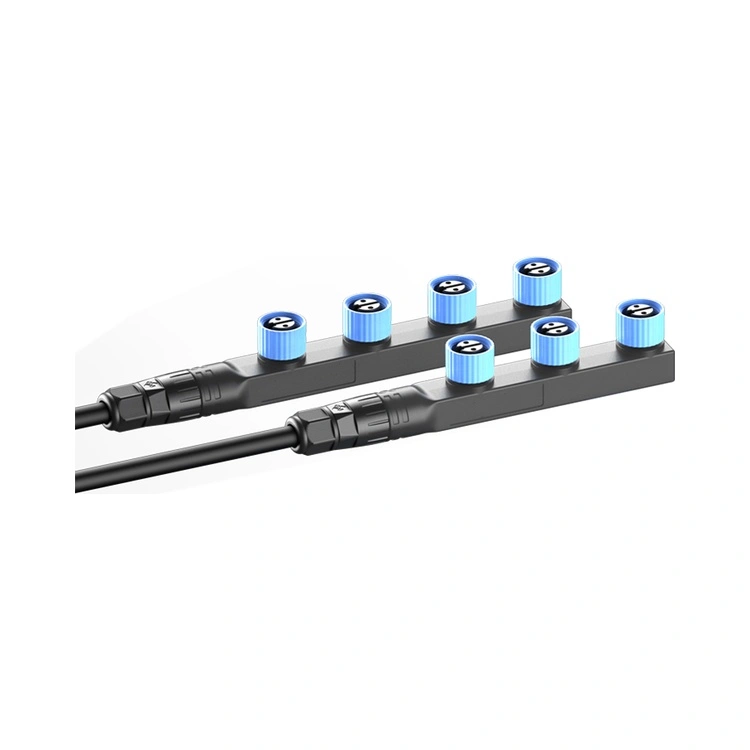

Πλαστικός αδιάβροχος σύνδεσμος σειράς M15

Βασικά σημεία πώλησης

Ο πλαστικός αδιάβροχος σύνδεσμος M15 προσφέρει μοναδικά πλεονεκτήματα που δεν μπορούν να προσφέρουν οι μεταλλικοί σύνδεσμοι, ιδιαίτερα σε εφαρμογές παράκτιες, θαλάσσιες και ευαίσθητες στο βάρος.

Τεχνικές Προδιαγραφές

Γενικές προδιαγραφές:

Θερμοκρασία λειτουργίας:-40°C ~ +105°C

Αξιολόγηση προστασίας:IP67 / IP68 (συνδυασμένο)

Υλικό στέγασης:PA66

Υλικό επικοινωνίας:Επιχρυσωμένο κράμα χαλκού

Αντίσταση επαφής:≤3mΩ (αρχική)

Κύκλοι ζευγαρώματος:≥500

Πρότυπο σχεδίασης:Συμμορφώνεται με τα πρότυπα διασύνδεσης φωτισμού LED και εξωτερικού εξοπλισμού

Αξιολόγηση ευφλεκτότητας:UL 94 V-0

Βάρος:Περίπου 60% ελαφρύτεροι από τους συγκρίσιμους ορειχάλκινους συνδέσμους

Όλα τα υλικά είναι συμβατά με RoHS

Διαδικασία Προσαρμογής & Κατασκευής

Η εσωτερική ικανότητα χύτευσης με έγχυση της Reunion επιτρέπει στους κατασκευαστές εξοπλισμού εξωτερικού χώρου να προσαρμόσουν τον πλαστικό αδιάβροχο συνδετήρα M15 στις συγκεκριμένες σχεδιαστικές απαιτήσεις τους—από το χρώμα και την υφή μέχρι τα συγκροτήματα καλωδίων και τη συσκευασία.

Προσαρμόσιμες επιλογές για πλαστικούς συνδέσμους

Χρώμα στέγασης– Οποιοδήποτε χρώμα RAL ή Pantone χυτεύεται απευθείας στο υλικό - δεν απαιτείται βαφή ή δευτερεύον φινίρισμα. Το χρώμα είναι αναπόσπαστο και δεν ξεφλουδίζει ή ξεφλουδίζει.

Υφή Επιφανείας– Λεία, ματ ή ανάγλυφα φινιρίσματα για πρόσφυση ή αισθητικές απαιτήσεις.

Συναρμολογήσεις καλωδίων– Προσαρμοσμένο μήκος (0,1 m έως 20 m), μπουφάν PUR (ανθεκτικό σε λάδι/χημικά) ή PVC, μονής ή διπλής άκρης, με ή χωρίς υπερκαλουπωμένο ανακούφιση καταπόνησης.

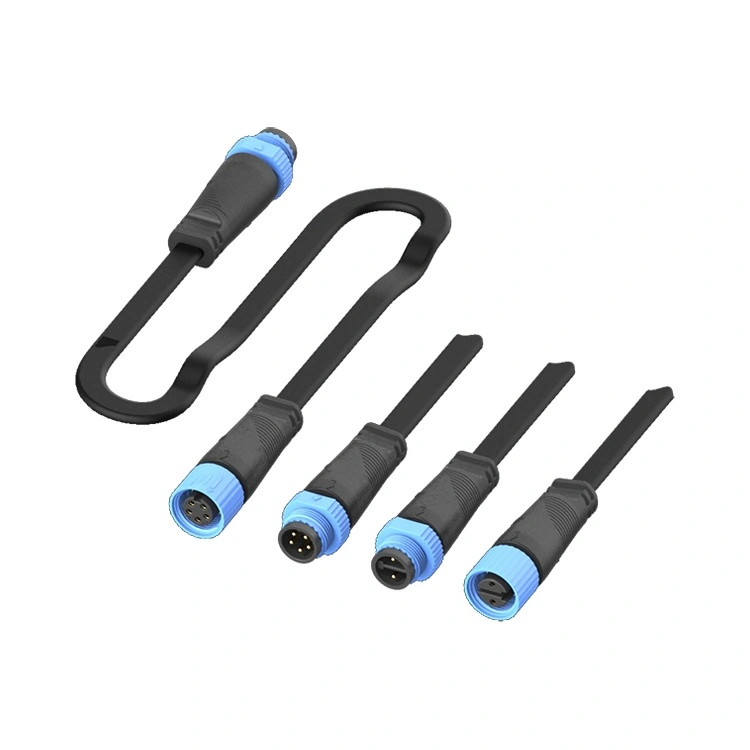

Φόρτωση επαφών– 2, 3, 4 ή 5 ακίδες όπως απαιτείται. αχρησιμοποίητες θέσεις αφήνονται κενές ή εφοδιασμένες με εικονικές ακίδες για μηχανική ισορροπία.

Σήμανση καλωδίου– Προσαρμοσμένη εκτύπωση ή θερμοσυστελλόμενες ετικέτες για αναγνώριση κυκλώματος.

Προσανατολισμός συνδετήρα– Εκδόσεις ευθείας ή ορθής γωνίας για εφαρμογές τοποθέτησης σε πάνελ ή βάσης καλωδίου.

Συσκευασία– Αντιστατικές σακούλες, καρούλια ή χαρτοκιβώτια με ειδική σήμανση για αυτοματοποιημένες γραμμές συναρμολόγησης.

Ροή παραγωγικής διαδικασίας

Η Reunion λειτουργεί μια αποκλειστική εγκατάσταση χύτευσης με έγχυση στο εργοστάσιο 4.000 m² της Shenzhen:

Ξήρανση υλικού– Το PA66 στεγνώνει με ακρίβεια για να αφαιρέσει την υγρασία και να αποτρέψει ελαττώματα χύτευσης.

Χύτευση με έγχυση– Χύτευση ακριβείας σε αυτοματοποιημένες πρέσες με έλεγχο ανοχής ±0,02 mm. χρωστική ουσία που προστίθεται απευθείας στη ρητίνη.

Επικοινωνήστε με το Stamping & Plating– Σφράγιση υψηλής ταχύτητας από κράμα χαλκού με επιλεκτική επίστρωση χρυσού σε αυτοματοποιημένες γραμμές επιμετάλλωσης κάννης.

Δευτερεύουσες Λειτουργίες– Τοποθέτηση επιχρυσωμένων επαφών και στεγανοποιητικών δακτυλίων Ο στο καλουπωμένο περίβλημα.

Επεξεργασία καλωδίων– Αυτοματοποιημένη κοπή, απογύμνωση και επικασσιτέρωση. εσωτερική διέλαση καλωδίων PUR/PVC για προσαρμοσμένα συγκροτήματα καλωδίων.

Συνέλευση– Ημιαυτόματες γραμμές με τοποθέτηση επαφής ελεγχόμενη από την όραση και στερέωση με ελεγχόμενη ροπή.

Ηλεκτρολογικές Δοκιμές– 100% επαλήθευση της συνέχειας, της αντίστασης μόνωσης (≥5000MΩ) και της διηλεκτρικής αντοχής.

Περιβαλλοντική Δειγματοληψία– Δειγματοληψία παρτίδας για εμβάπτιση IP67 (1m, 30min) και θερμική ανακύκλωση.

Συσκευασία– Αντιστατική σφράγιση υπό κενό με ξηραντικό. συσκευασία εξαγωγικού χαρτοκιβωτίου με προσαρμοσμένη σήμανση όπως απαιτείται.

Πιστοποιήσεις & Διασφάλιση Ποιότητας

Η γραμμή παραγωγής πλαστικών συνδέσμων M15 της Reunion λειτουργεί υπό αυστηρούς ελέγχους διαδικασίας. Η σφράγιση IP67 επαληθεύεται σε κάθε παρτίδα παραγωγής μέσω πραγματικών δοκιμών εμβάπτισης (1 m, 30 λεπτά) με χρήση νερού. Τα αρχεία δοκιμών, τα πιστοποιητικά υλικού και οι αναφορές επιθεώρησης διατηρούνται για κάθε παρτίδα, υποστηρίζοντας τους ποιοτικούς ελέγχους και τις απαιτήσεις τεκμηρίωσης πελατών.

Συχνές Ερωτήσεις (FAQ)

1. Πώς λειτουργεί το πλαστικό M15 σε περιβάλλοντα ψεκασμού αλατιού σε σύγκριση με μεταλλικούς συνδετήρες;

Το περίβλημα PA66 του M15 είναιεγγενώς ανθεκτικό στη διάβρωση—δεν σκουριάζει ούτε οξειδώνεται. Σε ανεξάρτητη δοκιμή ψεκασμού αλατιού ανά ASTM B117 (96 ώρες), δεν παρατηρήσαμε καμία υποβάθμιση της επιφάνειας, καμία μείωση στην ακεραιότητα στεγανοποίησης (επαληθευμένη με IP67 μετά τη δοκιμή) και οι επιφάνειες επαφής παρέμειναν εντός των προδιαγραφών λόγω της επιχρύσωσης. Αντίθετα, οι ορειχάλκινοι σύνδεσμοι με επένδυση νικελίου συχνά εμφανίζουν ορατή διάβρωση (κοψίματα, λευκή σκουριά) εντός 48-72 ωρών από την έκθεση σε ψεκασμό αλατιού, η οποία μπορεί να θέσει σε κίνδυνο τη σφράγιση του δακτυλίου Ο και την ακεραιότητα του νήματος. Για θαλάσσια περιβάλλοντα (πλατφόρμες ανοικτής θάλασσας, παράκτιος φωτισμός, πλοία), το πλαστικό M15 υπερέχει σημαντικά των επιμεταλλωμένων μεταλλικών συνδέσμων.

2. Παρέχει το πλαστικό περίβλημα την ίδια αξιοπιστία ζευγαρώματος με τους μεταλλικούς συνδετήρες σε πολλούς κύκλους;

Ναί. Ενώ το περίβλημα είναι πλαστικό, τοδιεπαφή κλειδώματος με σπείρωμα ενσωματώνει μεταλλικά ένθετα για να εξασφαλίσει σταθερή διατήρηση της ροπής σε εκατοντάδες κύκλους ζευγαρώματος. Οι δοκιμές της Reunion δείχνουν ότι η δύναμη συγκράτησης παραμένει >90% της αρχικής προδιαγραφής μετά από 500 κύκλους ζευγαρώματος, η φθορά του νήματος είναι ελάχιστη λόγω της εμπλοκής του σπειρώματος από μέταλλο σε μέταλλο και η στεγανοποίηση του δακτυλίου Ο παραμένει αποτελεσματική σε όλο το εύρος θερμοκρασίας. Για εφαρμογές υψηλού κύκλου (π.χ. ετήσια συντήρηση που απαιτεί αποσύνδεση του συνδετήρα), συνιστούμε να λιπάνετε τον δακτύλιο Ο με γράσο σιλικόνης σε κάθε ζευγάρωμα για να παρατείνετε τη διάρκεια ζωής της στεγανοποίησης.
