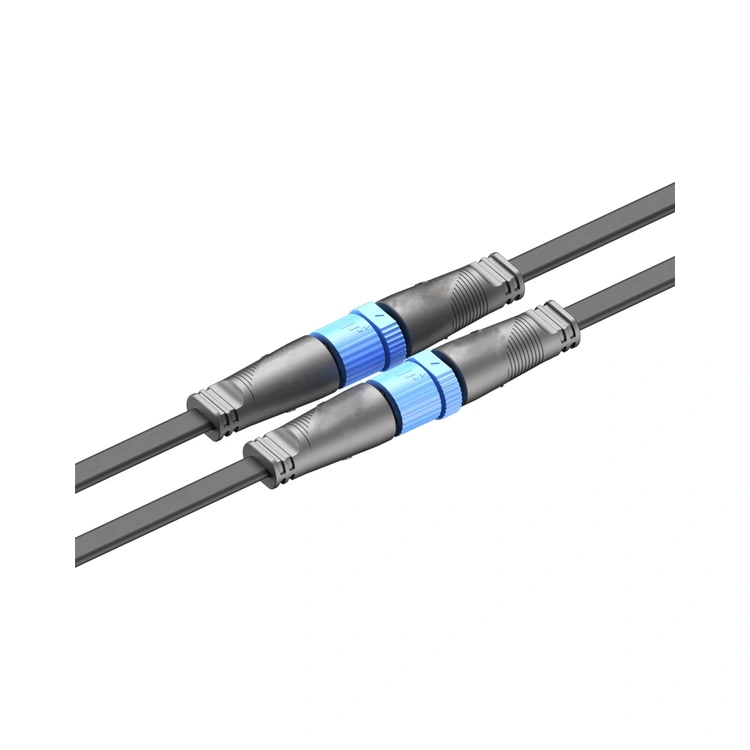

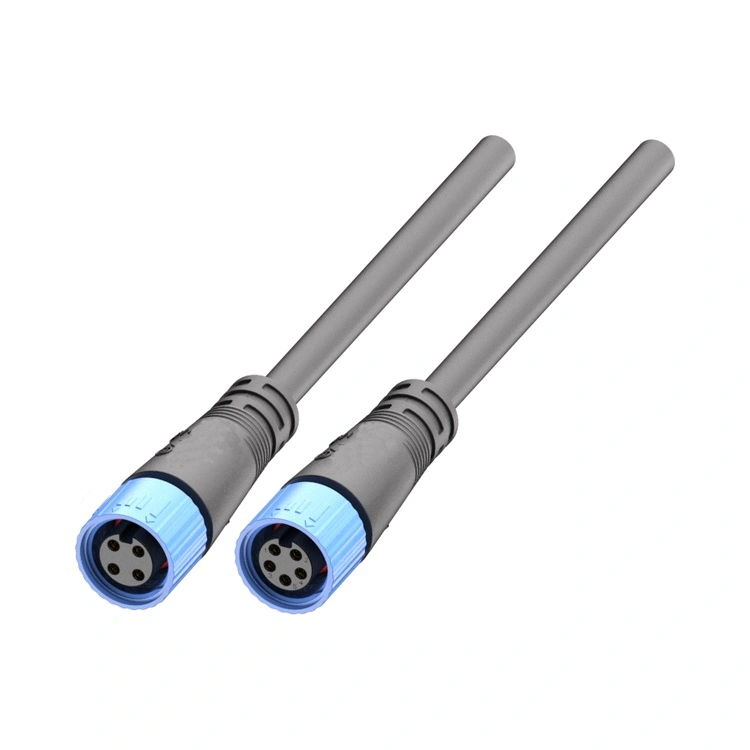

Αδιάβροχο βύσμα της σειράς M15

Ο Αδιάβροχο βύσμα της σειράς M15 δεν είναι απλώς μια κυκλική διεπαφή με σπείρωμα. Είναι το αποκλειστικό φράγμα ασφαλείας της Reunion για συστήματα LED υψηλής ισχύος όπου οι περιορισμοί χώρου συναντούν την έκθεση σε ακραίες καιρικές συνθήκες. Ενώ οι τυπικές επιλογές M12 χειρίζονται σήματα χαμηλού ρεύματος, αυτή η πλατφόρμα 15 mm φιλοξενεί αγωγούς 16–20 AWG που μεταφέρουν έως και 10 A ανά ακίδα — κρίσιμο για την οδήγηση σύγχρονων κινητήρων LED 500 W+ σε αρχιτεκτονικά έργα και έργα υποδομής.

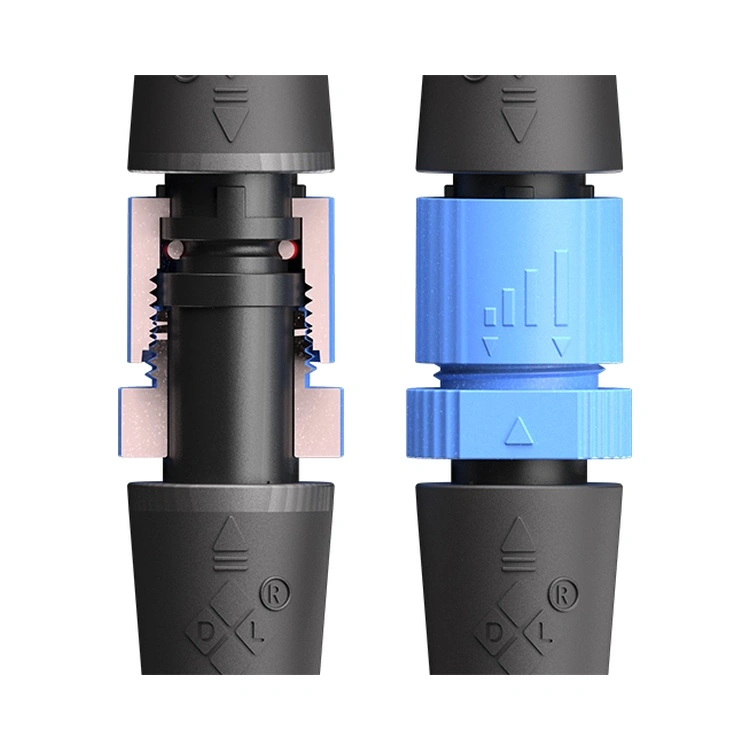

Μοναδικός μηχανικός διαφοροποιητής: Το περίβλημα τύπου σχεδίασης ενσωματώνεταιεσωτερικά διαμερίσματα πολλαπλών πυρήνων—φυσικά εμπόδια που διαχωρίζουν τις λωρίδες ισχύος και σήματος μέσα στο ίδιο κέλυφος. Σε πραγματικές εγκαταστάσεις (π.χ. φωτισμός σήραγγας με λειτουργία 24/7), αυτό το διαμέρισμα αποτρέπει καταστροφικά βραχυκυκλώματα εάν η μεμονωμένη μόνωση του καλωδίου φθείρεται από κραδασμούς, μια κατάσταση αστοχίας που συχνά παραβλέπεται από τους γενικούς κυκλικούς συνδέσμους.

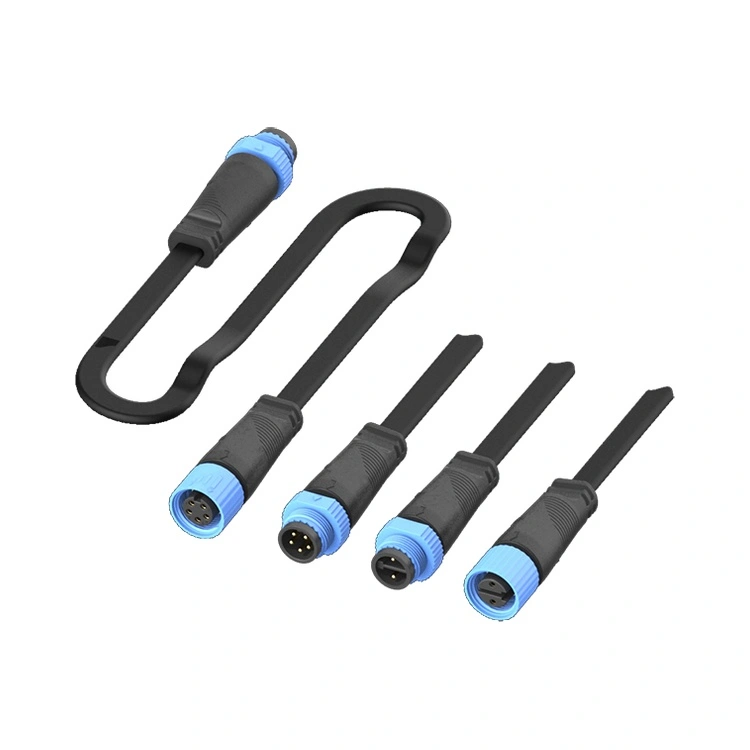

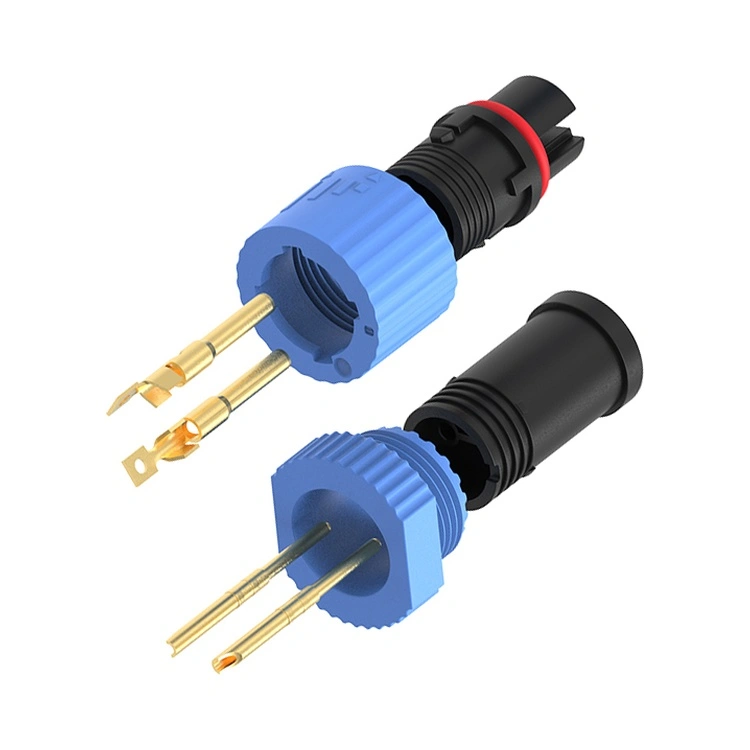

Η Reunion κατασκευάζει αυτή τη σειρά μέσω μιας καθετοποιημένης διαδικασίας: χύτευση με έγχυση ακριβείας PA66, αυτοματοποιημένη επίστρωση επίχρυσου στις επαφές από κράμα χαλκού και 100% ηλεκτρικές δοκιμές ανά παρτίδα. Διατίθεται σε διάταξη 2-, 3-, 4- και 5-pin, το Αδιάβροχο βύσμα της σειράς M15 υποστηρίζει οδηγούς LED σταθερού ρεύματος και σταθερής τάσης, με παξιμάδι ασφάλισης με σπείρωμα που διατηρεί την ακεραιότητα της ροπής υπό τον συντονισμό που προκαλείται από τον άνεμο και τον καθημερινό θερμικό κύκλο.

Βασικά σημεία πώλησης

Τεχνικές Προδιαγραφές

Γενικές προδιαγραφές:

Θερμοκρασία λειτουργίας:-40°C ~ +105°C

Προστασία:IP67 / IP68 (επαληθευμένο υπό ζευγάρωμα με τον παρεχόμενο δακτύλιο O)

Στέγαση:PA66

Επαφή:Επιχρυσωμένο κράμα χαλκού

Αντίσταση επαφής:≤3mΩ

Ανθεκτικότητα ζευγαρώματος:≥500 φορές

Αναφλεξιμότητα:UL 94 V-0

Συμμόρφωση:RoHS, REACH

Ανταγωνιστικά Πλεονεκτήματα

Πιστοποιήσεις & Διασφάλιση Ποιότητας

Η μονάδα παραγωγής της Reunion (πιστοποιημένη κατά ISO 9001, 14001 και 13485) λειτουργεί υπό αυστηρό στατιστικό έλεγχο διαδικασίας. Κάθε παρτίδα παραγωγής του Αδιάβροχο βύσμα της σειράς M15 περιλαμβάνει:

Πρώτη ύλη

Εγγραφές χύτευσης με έγχυση κατά τη διαδικασία (πίεση, θερμοκρασία, χρόνος κύκλου)

100% ηλεκτρική δοκιμή (Hi-pot, αντίσταση μόνωσης και αντίσταση επαφής)

Αναφορές δοκιμών εμβάπτισης IP67 (τυχαίο δείγμα από κάθε παρτίδα – διατηρούνται φωτογραφίες και βίντεο)

Συχνές Ερωτήσεις (FAQ)

1. Γιατί να επιλέξω αυτό το M15 έναντι ενός τυπικού M12 ή M8 για το έργο φωτισμού δρόμου LED;

Ο Αδιάβροχο βύσμα της σειράς M15 δεν είναι ένας γενικός σύνδεσμος αυτοματισμού που έχει επαναχρησιμοποιηθεί για φωτισμό. Αντιμετωπίζει τρία πραγματικά κενά:

Τρέχουσα χωρητικότητα: Το M12/M8 συνήθως χειρίζεται 4A max. Το M15 παραδίδει10A ανά ακίδα—απαραίτητο για μονάδες LED 100W+.

Χωρίσματα ασφαλείας: Τα εσωτερικά εμπόδια είναιεπιτακτικός για συστήματα SELV (Safety Extra Low Voltage) όπου συνυπάρχουν καλώδια τροφοδοσίας και ελέγχου. Χωρίς αυτά, ένα αδέσποτο σκέλος καλωδίου θα μπορούσε να βραχυκυκλώσει 250 V σε μια γραμμή σήματος - καταστρέφοντας τους οδηγούς.

Αντοχή: Το περίβλημα PA66 του M15 με σταθεροποιητές υπεριώδους ακτινοβολίας αποτρέπει το ράγισμα που προκαλείται από τον ήλιο—μια γνωστή λειτουργία αστοχίας για τυπικά μείγματα νάιλον M12 σε βάσεις στήριξης πόλων εξωτερικού χώρου.

2. Γιατί πλαστικό PA66 αντί για επεξεργασμένο ορείχαλκο ή ανοξείδωτο χάλυβα;

Τρεις μηχανικοί λόγοι:

Ταίριασμα θερμικής διαστολής: Το PA66 διαστέλλεται/συστέλλεται με το χιτώνιο καλωδίου και το περίβλημα LED, μειώνοντας την τάση διάτμησης στεγανοποίησης κατά τις ταλαντεύσεις -40°C~+105°C.

Αποφυγή γαλβανικής διάβρωσης: Σε παράκτια περιβάλλοντα ή περιβάλλοντα με αλάτι αποπάγωσης, οι μεταλλικοί σύνδεσμοι υφίστανται διάβρωση από ρωγμές ακόμη και με επιμετάλλωση. Το PA66 το εξαλείφει εντελώς.

Μείωση βάρουςεπί: 40% ελαφρύτερο από τα ισοδύναμα μεταλλικά κελύφη—κρίσιμο για βραχίονες με πρόβολο φωτιστικού υπό φορτίο ανέμου.

Για έργα που απαιτούν ρητά μεταλλική θωράκιση (π.χ. ιατρικός φωτισμός ευαίσθητος στο EMI), η Reunion προσφέρει εναλλακτικές σειρές — αλλά για το 95% των εξωτερικών εφαρμογών LED, το PA66 υπερτερεί του μετάλλου σε συνολικό κόστος ιδιοκτησίας.

3. Ποιο πρόγραμμα ροπής και συντήρησης εγγυάται το IP67 για 5 χρόνια;

Ροπή ζευγαρώματος:Σφίξτε με το χέρι μέχρι να εδράσει ο δακτύλιος O και μετά εφαρμόστε0,4–0,6 Nm με δυναμόκλειδο. Μην υπερβαίνετε ποτέ τα 0,8 Nm (η υπερσυμπίεση παραμορφώνει τον δακτύλιο Ο).

Επιθεώρηση δακτυλίου Ο:Αντικαθιστάτε τον προεγκατεστημένο δακτύλιο O-NBR κάθε φορά24 μηνών για εγκαταστάσεις με ημερήσιο θερμικό κύκλο >30°C δέλτα.

Είσοδος καλωδίου:Διατήρηση α5× διάμετρος καλωδίου ακτίνα κάμψης στην ανακούφιση καταπόνησης για να αποτραπούν μικροκενά γύρω από τη μόνωση του σύρματος.

Προσανατολισμός: Πάντα να κατευθύνετε το καλώδιο προς τα κάτω για να αποφύγετε τη συγκέντρωση νερού στη διεπαφή του πίσω κελύφους.

Η Reunion προμηθεύει ιμάντες καλωδίων συναρμολογημένων στο εργοστάσιο με συνδέσμους προερχόμενους από ροπή — εξαλείφοντας τη μεταβλητότητα εγκατάστασης πεδίου για έργα υποδομής ζωτικής σημασίας.
