Συναρμολόγηση ιατρικού καλωδίου

ΑΙΤΗΣΗ προϊόντος

Ενδοσκόπηση:

Το Medical Endoscope Cable Assembly είναι η εξειδικευμένη λύση διασύνδεσης της Reunion για ενδοσκοπική απεικόνιση και χειρουργικά όργανα, σχεδιασμένη να ανταποκρίνεται στις αυστηρές απαιτήσεις των ελάχιστα επεμβατικών διαδικασιών. Αυτό το συγκρότημα καλωδίων συνδυάζει εξαιρετικά εύκαμπτους αγωγούς υψηλού κύκλου με συνδέσμους ιατρικής ποιότητας και υπερχύτευση για να δημιουργήσει μια αξιόπιστη, ανθεκτική διεπαφή μεταξύ της κεφαλής της κάμερας ενδοσκοπίου και του συστήματος επεξεργασίας εικόνας.

Η κατασκευή του καλωδίου ενσωματώνει αγωγούς υψηλού αριθμού κλώνων με έλεγχο σύνθετης αντίστασης ακριβείας για τη διατήρηση της ακεραιότητας του σήματος για μετάδοση βίντεο υψηλής ευκρίνειας (4K και άνω), ενώ το εξωτερικό περίβλημα είναι κατασκευασμένο από βιοσυμβατά, αποστειρωμένα υλικά. Το συγκρότημα διαθέτει ενσωματωμένα στοιχεία ανακούφισης καταπόνησης και περιορισμού της κάμψης για την προστασία των ευαίσθητων εσωτερικών δομών του καλωδίου κατά τη διάρκεια επαναλαμβανόμενων κύκλων χειρισμού και αποστείρωσης.

Κύρια πεδία εφαρμογής

Ενδοσκόπηση GI – Γαστροσκόπια, κολονοσκόπια και δωδεκαδακτυλικό.

Αρθροσκόπηση – Οπτικοποίηση άρθρωσης για ορθοπεδικές επεμβάσεις.

Λαπαροσκόπηση  – Διαγνωστικές και χειρουργικές επεμβάσεις κοιλίας και πυέλου.

Ενδοσκόπηση ΩΡΛ – Οπτικοποίηση κόλπων και λάρυγγα.

Ουρολογία  – Κυστεοσκόπηση και ουρητηροσκόπηση.

Νευροενδοσκόπηση – Οπτικοποίηση εγκεφάλου και κοιλιών.

Κτηνιατρική Ενδοσκόπηση – Διαγνωστική και χειρουργική ενδοσκόπηση στη ζωοϊατρική.

Σύστημα χειρουργικής επέμβασης πλάσματος ραδιοσυχνοτήτων:

Αυξάνουμε την απόσταση μεταξύ των ακροδεκτών υψηλής τάσης και των ακροδεκτών χαμηλής τάσης, προσθέτουμε χωρίσματα και διαχωρίζουμε τους ακροδέκτες υψηλής τάσης από τους ακροδέκτες χαμηλής τάσης με χωρίσματα για να ικανοποιήσουμε την απαίτηση του πελάτη για υψηλή τάση 2000V.

Λαμβάνοντας υπόψη το συνολικό κόστος των αναλώσιμων, χρησιμοποιούμε πλαστικούς συνδετήρες. Το κέλυφος της υποδοχής είναι κατασκευασμένο από PSU υψηλής συντήρησης, ο μονωτήρας είναι κατασκευασμένος από PEEK, οι οπές υποδοχής είναι κατασκευασμένες από επιμετάλλωση χρυσού δοκού 12 u χαλκού, ικανοποιώντας την απαίτηση του πελάτη για διάρκεια ζωής 10.000 κύκλων για ολόκληρο το μηχάνημα. Το βύσμα είναι κατασκευασμένο από κανονικά υλικά και οι καρφίτσες είναι επενδυμένες με χρυσό πάχος 1u. Το κόστος είναι αρκετά χαμηλό για να καλύψει την απαίτηση μιας χρήσης.

Κύρια πεδία εφαρμογής

Αρρυθμία, Όγκος, Γυναικολογία και Μαιευτική

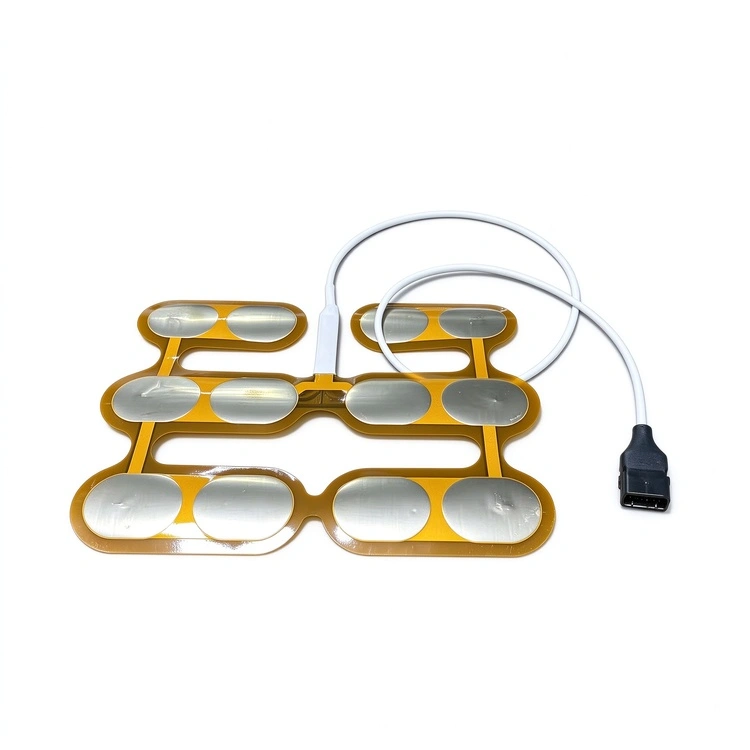

Συγκρότημα ιατρικών καλωδίων μιας χρήσης：

Στις ιατρικές συσκευές μίας χρήσης, το συγκρότημα ιατρικών καλωδίων μιας χρήσης δεν είναι εμπόρευμα — είναι μια κρίσιμη διεπαφή για την ασφάλεια των ασθενών. Το Reunion δεν δημιουργεί απλώς συνδέσμους. Εστιάζουμε επίσης στο σχεδιασμό και την παραγωγή συγκροτήματος ιατρικών καλωδίων μιας χρήσης— σχεδιασμένο για ΗΚΓ μίας χρήσης, SpO2, χειρουργική αφαίρεσης ραδιοσυχνοτήτων και παρακολούθηση ασθενών, με επικυρωμένη βιοσυμβατότητα και 100% ηλεκτρικές δοκιμές ανά μονάδα.

Κύρια πεδία εφαρμογής

Ωτορινολαρυγγολογία - Χειρουργική Κεφαλής και Τραχήλου, Αθλητιατρική + Χειρουργική Αρθρώσεων, Ορθοπεδική + Χειρουργική Σπονδυλικής Στήλης, Γναθοπροσωπική Χειρουργική

Πιστοποιήσεις & Διασφάλιση Ποιότητας

Συχνές Ερωτήσεις (FAQ)

Πώς διασφαλίζει η Reunion ακεραιότητα σήματος βίντεο 4K σε εύκαμπτα συγκροτήματα καλωδίων;

Η μετάδοση βίντεο 4K απαιτεί ακριβή έλεγχο σύνθετης αντίστασης και θωράκιση. Η Reunion το επιτυγχάνει μέσω:

Ελεγχόμενη σύνθετη αντίσταση – Διατηρούμε σύνθετη αντίσταση 75 Ω (μονό άκρο) ή 100 Ω (διαφορική) μέσω προσεκτικής γεωμετρίας αγωγού και επιλογής διηλεκτρικού.

Θωράκιση πολλαπλών στρώσεων – Η θωράκιση με φύλλο + πλεξούδα παρέχει κάλυψη >95% για να αποτρέψει την υποβάθμιση του σήματος από το EMI.

Κατασκευή διαφορικού ζεύγους – Για σήματα 4K που απαιτούν διαφορική μετάδοση, χρησιμοποιούμε κατασκευή συνεστραμμένου ζεύγους με ελεγχόμενη αντιστοίχιση μήκους.

Δοκιμή 100% TDR – Κάθε συγκρότημα ελέγχεται για συνέπεια σύνθετης αντίστασης και ακεραιότητα σήματος.

Τα συγκροτήματα καλωδίων μας έχουν σχεδιαστεί για να πληρούν τις απαιτήσεις σήματος HD και 4K που καθορίζονται από OEM συστημάτων ιατρικής κάμερας.

Ποιος είναι ο τυπικός χρόνος παράδοσης για μια προσαρμοσμένη συναρμολόγηση ιατρικού καλωδίου και ποια ελάχιστη παραγγελία ισχύει;

Δείγματα πρωτοτύπων – 10-15 ημέρες (1-10 συγκροτήματα).

Πιλοτική παραγωγή – 17-20 ημέρες (50-100 συναρμολογήσεις).

Παραγγελίες παραγωγής – 25-30 εβδομάδες (100+ συναρμολογήσεις).

Η ελάχιστη παραγγελία για προσαρμοσμένα συγκροτήματα καλωδίων είναι συνήθως 10 τεμάχια για τυπικές κατασκευές (τυπικό υλικό μπουφάν, τυπικοί σύνδεσμοι). Για σύνθετα συγκροτήματα με προσαρμοσμένα εργαλεία σύνδεσης ή εξειδικευμένα υλικά, η ελάχιστη παραγγελία μπορεί να είναι υψηλότερη. συνιστούμε να συζητήσετε τις απαιτήσεις σας με την ομάδα μηχανικών μας για βελτιστοποίηση του κόστους και του χρόνου παράδοσης.
